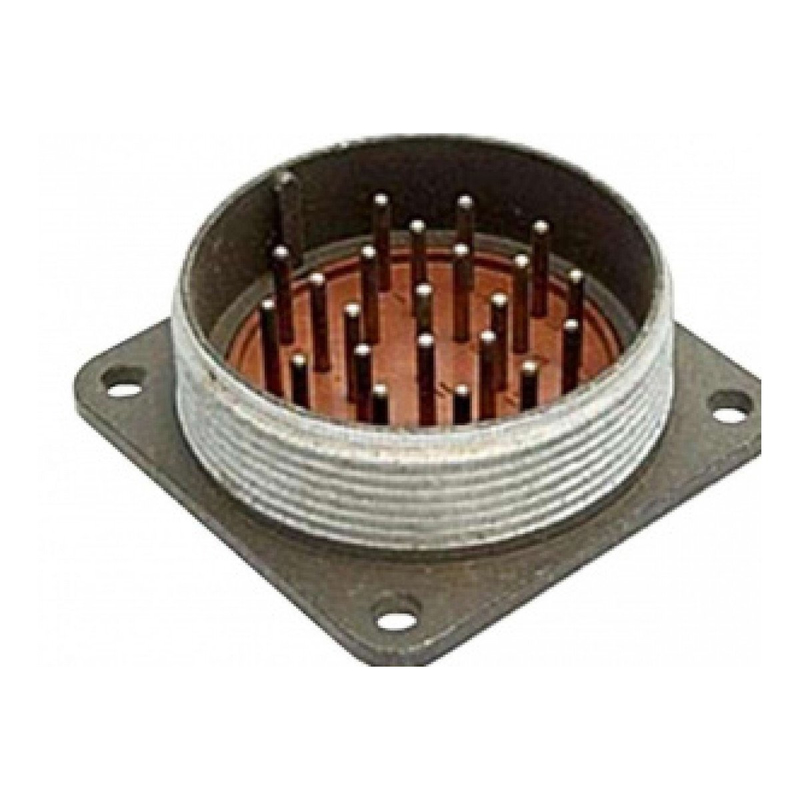

Назначение соединителя 2РМ36Б20Ш2В1

Соединитель 2РМ36Б20Ш2В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъём. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Модель относится к типу 2РМ и имеет условный размер корпуса 36. Корпус исполнен в блочном (приборном) варианте, что делает его удобным для внутреннего монтажа внутри блоков, стоек и приборных корпусов. Данная часть соединителя — вилка, обозначенная в маркировке символом Ш.

Подтверждённые особенности и технические характеристики

Конструкция разъёма включает 20 контактов. Используется сочетание контактов двух диаметров — 1 мм и 1,5 мм. Контакты имеют серебряное покрытие, что обеспечивает стабильное электрическое соединение и снижение переходного сопротивления. Теплостойкость соединителя достигает плюс 100 градусов Цельсия.

Основные электрические параметры изделия приведены ниже.

• Токовая нагрузка для контактов диаметром 1 мм — до 5 ампер.
• Токовая нагрузка для контактов диаметром 1,5 мм — до 10 ампер.
• Максимальная суммарная нагрузка — 100 ампер.
• Максимальное рабочее напряжение для контактов диаметром 1 мм — до 700 вольт.
• Максимальное рабочее напряжение для контактов диаметром 1,5 мм — до 560 вольт.
• Максимальное испытательное напряжение для контактов диаметром 1 мм — до 2300 вольт.
• Максимальное испытательное напряжение для контактов диаметром 1,5 мм — до 1850 вольт.
• Сопротивление контактов диаметром 1 мм — не более 5 миллиом.
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 миллиома.
• Сопротивление изоляции — не менее 5000 мегаом.

Соединитель способен выдерживать вибрации и удары в широком диапазоне частот и ускорений, что подтверждает его пригодность для эксплуатации в составе аппаратуры, подверженной механическим воздействиям.

Применение и особенности монтажа

Соединители 2РМ36Б20Ш2В1 используются для внутреннего монтажа в радиоэлектронной аппаратуре. Они могут быть применены совместно с экранированными или неэкранированными кабелями. Это расширяет область использования изделия как в составе обычных цепей питания и сигнализации, так и в схемах, где требуется экранирование от помех.

Корпусное соединение выполнено резьбовым, что обеспечивает надёжную фиксацию сочленённых частей и устойчивость к вибрационным нагрузкам. Предусмотрена одношпоночная поляризация корпусов, которая исключает неправильное сочленение и гарантирует верное взаимное расположение контактов.

Метод монтажа проводников — обжимка или пайка. Возможность выбора способа подключения позволяет применять соединитель как при серийной сборке жгутов с опрессовкой, так и при индивидуальном монтаже с пайкой. Сочетание контактов двух типоразмеров даёт возможность подключать через один разъём как силовые, так и сигнальные цепи.

Краткое резюме

2РМ36Б20Ш2В1 — это блочная вилка типа 2РМ с корпусом размера 36 и 20 контактами с серебряным покрытием. Изделие рассчитано на цепи постоянного и переменного тока частотой до 3 МГц, допускает токовую нагрузку до 5 и 10 ампер на контакт в зависимости от диаметра, суммарную нагрузку до 100 ампер и имеет сопротивление изоляции не менее 5000 мегаом. Соединитель устойчив к вибрациям и ударам, оснащён резьбовым сочленением и одношпоночной поляризацией, а монтаж выполняется обжимкой или пайкой.
