Назначение и область применения

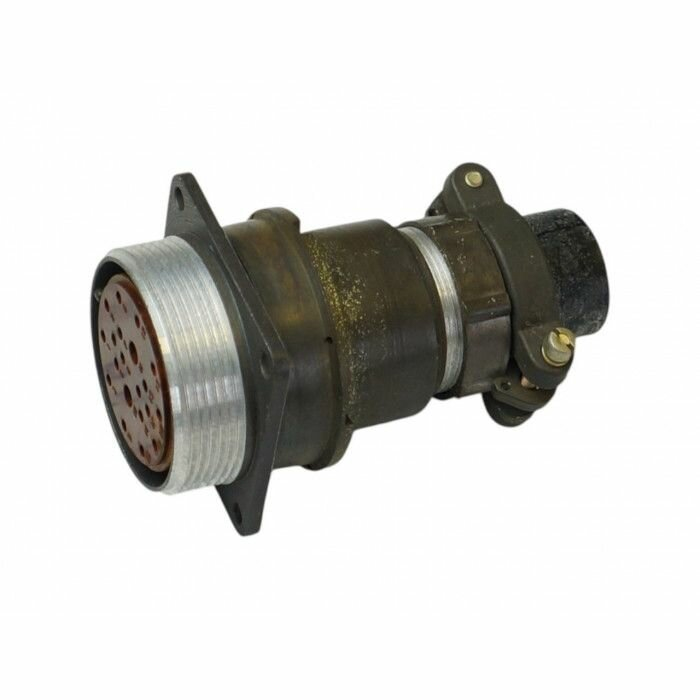

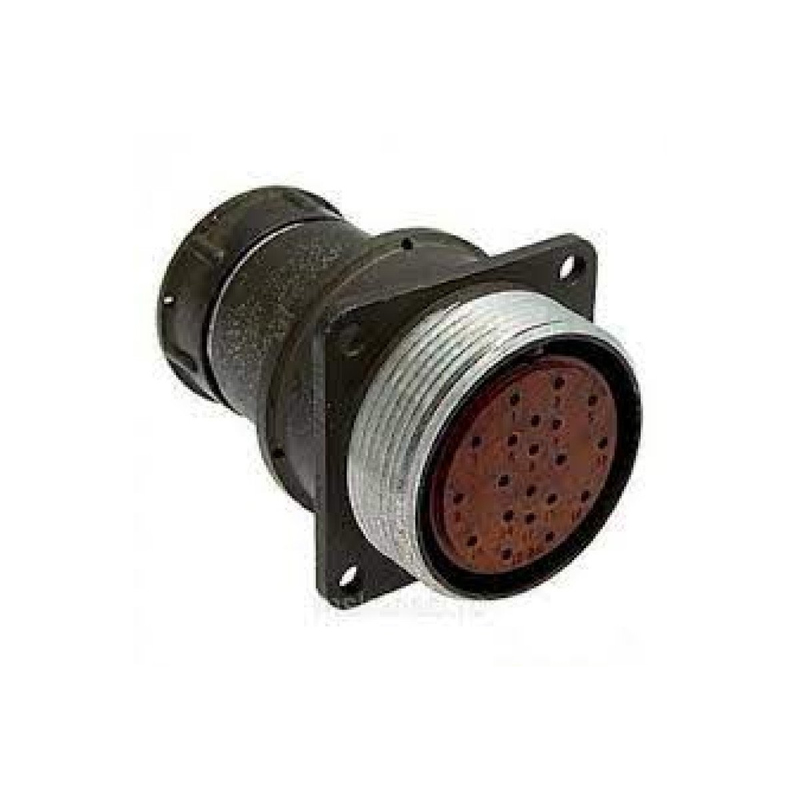

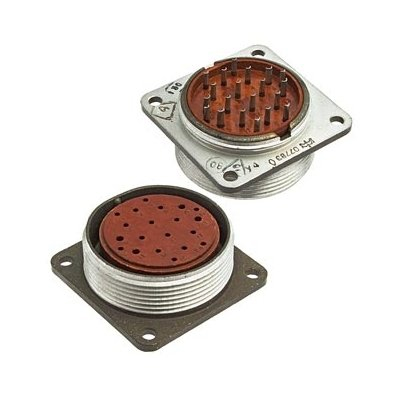

Розетка блочная 2РМ36Б20Г2В1 представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМ, предназначенный для внутреннего объёмного монтажа в приборах и блоках радиоэлектронной аппаратуры. Изделие относится к разъёмам блочного (приборного) исполнения с резьбовой фиксацией и одношпоночной поляризацией корпусов, что обеспечивает надёжное и однозначное сочленение с ответной кабельной вилкой того же типоразмерного ряда.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Основные сферы применения — блоки связи, коммутации и питания в промышленной и приборной аппаратуре, где требуется стабильное электрическое соединение при умеренных механических нагрузках. Блочное исполнение корпуса позволяет закреплять розетку непосредственно на стенке блока или панели, обеспечивая удобный доступ для подключения кабельной части.

Конструктивные особенности

Корпус разъёма выполнен из металла и относится к блочному типу. В зависимости от конкретной модификации корпус может быть без патрубка или с прямым патрубком. Крепление на панели осуществляется через штатные отверстия корпуса, а фиксация ответной части — резьбовым соединением. Одношпоночная поляризация исключает неправильное сочленение контактов при подключении.

Изделие содержит 20 контактов с сочетанием контактов 2. Контактная система рассчитана на токовую нагрузку до 5-6 А на одиночный контакт в зависимости от диаметра и исполнения, суммарный ток по разъёму составляет до примерно 100 А. Такие параметры позволяют использовать розетку как в сигнальных цепях, так и в цепях питания средней мощности.

Электрические параметры

• Максимальное рабочее напряжение — до порядка 560 В
• Предельное импульсное напряжение — до около 700 В
• Сопротивление изоляции в нормальных условиях — не менее 1000-5000 МОм
• Ёмкость между соседними контактами — не более нескольких пикофарад (обычно до 6 пФ)
• Рабочий диапазон частот — до 3 МГц

Параметры изоляции и малая межконтактная ёмкость обеспечивают стабильную передачу сигналов и снижают взаимные наводки между цепями, что особенно важно в многоконтактных соединителях с плотной компоновкой.

Климатическое исполнение и механическая прочность

Разъём относится к негерметичным изделиям и предназначен для эксплуатации в условиях умеренного и холодного климата (исполнение УХЛ). Конструкция рассчитана на широкий диапазон температур и типовые механические воздействия, характерные для приборной аппаратуры. Изделие выдерживает линейные ускорения до сотен метров на секунду в квадрате и кратковременные удары до единиц тысяч метров на секунду в квадрате, что подтверждает его пригодность для применения в аппаратуре, подверженной вибрациям и ударным нагрузкам.

Благодаря сочетанию металлического корпуса, резьбовой фиксации и проверенной контактной системы розетка 2РМ36Б20Г2В1 обеспечивает длительную и стабильную работу в составе радиоэлектронных блоков различного назначения.
