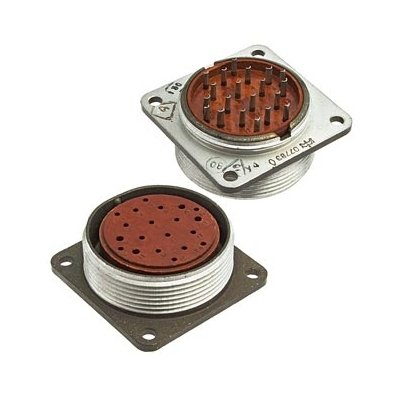

Назначение соединителя 2РМ36Б20Г2В1

Соединитель 2РМ36Б20Г2В1 представляет собой электрическую розетку серии 2РМ и предназначен для коммутации электрических цепей в радиоэлектронной аппаратуре. Изделие относится к классу низкочастотных цилиндрических негерметичных разъёмов и применяется в узлах и блоках аппаратуры специального и общего назначения.

Основное назначение розетки — обеспечение надёжного электрического соединения между отдельными блоками, модулями и кабельными сборками. Благодаря блочному (приборному) исполнению корпуса соединитель удобен для монтажа непосредственно на корпусе прибора или блока, где требуется присоединение ответной части с кабельной стороны.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМ36Б20Г2В1 содержит полную информацию о типе, размере и конфигурации изделия. Ниже приведены подтверждённые особенности, соответствующие каждому элементу обозначения.

• 2РМ — тип соединителя: низкочастотный цилиндрический негерметичный разъём.
• 36 — условный размер корпуса, равный 36 миллиметрам.
• Б — вид корпуса: блочный (приборный), предназначенный для установки на аппаратуре.
• 20 — количество контактов: 20 штук.
• Г — часть соединителя: розетка.
• 2 — сочетание контактов: контакты диаметром 1 миллиметр и 1,5 миллиметра.
• В — покрытие контактов: серебро.
• 1 — конструктивное исполнение в рамках серии.

Таким образом, изделие сочетает в одном корпусе контакты двух типоразмеров, что позволяет коммутировать как слаботочные сигнальные цепи, так и цепи с повышенной токовой нагрузкой в рамках одного соединителя.

Технические параметры

Электрические характеристики розетки определяются типоразмером контактов. Для контактов диаметром 1 миллиметр максимальное рабочее напряжение составляет до 560 вольт или до 700 вольт, токовая нагрузка на одиночный контакт — до 5 ампер. Для контактов диаметром 1,5 миллиметра максимальное рабочее напряжение составляет до 560 вольт, токовая нагрузка на одиночный контакт — до 10 ампер.

Сопротивление изоляции соединителя составляет не менее 5000 мегаом, а в отдельных условиях — более 1000 мегаом. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и сохраняет рабочие свойства при многократных сочленениях и разъединениях.

Конструкция корпуса рассчитана на механическую прочность при многократных ударах с ускорением до 1000 метров на секунду в квадрате, что подтверждает пригодность изделия для работы в условиях интенсивных вибрационных и ударных нагрузок.

Условия эксплуатации и применение

Соединители серии 2РМ применяются в блоках и узлах радиоэлектронной аппаратуры, где требуется компактное многоконтактное соединение с раздельным подключением цепей различной мощности. Розетка 2РМ36Б20Г2В1 устанавливается на приборной стороне, а ответная часть подключается со стороны кабеля.

Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, что позволяет использовать изделие как в аппаратуре общего назначения, так и в составе оборудования специального назначения. Сочетание широкого температурного диапазона, высокой ударной стойкости и серебряного покрытия контактов делает розетку пригодной для длительной эксплуатации в жёстких условиях.

При монтаже важно учитывать негерметичность исполнения: соединитель не предназначен для работы при прямом воздействии влаги или в среде с повышенным давлением, поэтому его следует размещать в защищённых отсеках аппаратуры. Подключение выполняется пайкой к контактам в соответствии с принятой схемой коммутации, при этом необходимо соблюдать соответствие диаметра контакта и токовой нагрузки на цепь.

Комплектация и совместимость

Розетка 2РМ36Б20Г2В1 поставляется как самостоятельное изделие — электрическая розетка серии 2РМ с 20 контактами смешанного диаметра. Для образования полного соединительного узла требуется ответная часть соответствующего типа и размера корпуса, а также кабельная сборка, выполненная под конкретные условия эксплуатации.

При подборе ответных частей и принадлежностей следует ориентироваться на условный размер корпуса 36 миллиметров и идентичный набор контактов, чтобы обеспечить механическую и электрическую совместимость. Артикул изделия — 808, категория — 2РМ36. Производитель в предоставленных данных не указан.
