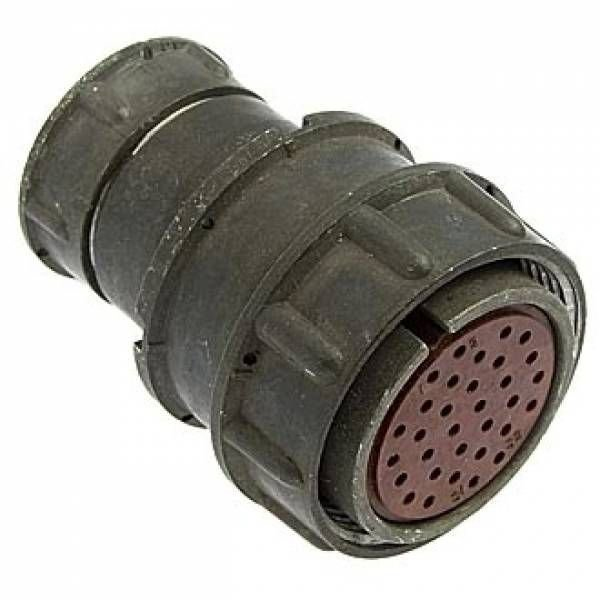

2РМ30КПЭ корпус

2РМ30КПЭ — это кабельный корпус (розетка) серии 2РМ, цилиндрический низкочастотный разъём общего назначения для радиоэлектронной и радиотехнической аппаратуры; предназначен для работы в цепях постоянного и переменного тока (частотой до ~3 МГц) и имеет резьбовое сочленение.

Основные сведения

• Серия и тип: разъёмы серии 2РМ, условный размер корпуса 30, кабельное исполнение (буква К), с гайкой для экранированного кабеля (обозначение Э).

• Назначение: низкочастотный цилиндрический негерметичный соединитель для кабеля — применяется как кабельная розетка в радиоэлектронной и радиотехнической аппаратуре.

Конструкция и материалы

• Корпус: цилиндрический, обычно алюминиевый сплав (например, АЛ‑11) с резьбовым сочленением.

• Контакты: извлекаемые контакты, покрытие контактов — серебро или золото (в зависимости от исполнения).

• Изолятор: из пресс‑материала (например, АГ‑4).

Электрические характеристики

• Количество контактов: типично 32 контакта (в обозначениях 32).

• Диаметры контактов: стандартные варианты 1,0 / 1,5 / 2,0 / 3,0 мм; для диаметра 1 мм — токи порядка нескольких ампер на контакт (вариации в источниках).

• Максимальное рабочее напряжение: порядка 560–700 В амплитудного значения в зависимости от исполнения.

• Сопротивление контакта: типовые значения (не более) — для Ø1,0 мм ≈ 5,0 мОм; Ø1,5 мм ≈ 2,5 мОм; Ø2,0 мм ≈ 1,6 мОм; Ø3,0 мм ≈ 0,8 мОм.

• Сопротивление изоляции: от 1000 МОм и выше (в разных описаниях указаны 1000 МОм или 5000 МОм в зависимости от модели и условий).

Механические и эксплуатационные параметры

• Температурный диапазон эксплуатации: примерно от −60 °C до +100 °C (в отдельных характеристиках указывается расширенный диапазон при смене температур до +150 °C).

• Вибрация и удар: рассчитан на повышенные механические нагрузки (в диапазонах частот и ускорений, указанных в паспорте изделия для конкретного исполнения).

• Количество сочленений‑расчленений: обычно 500 циклов; минимальная наработка может указываться 1000–5000 часов в зависимости от версии.

• Срок сохраняемости/хранения: в документации встречаются значения от 15 до 25 лет.

Маркировка и расшифровка (пример)

• 2РМ — серия разъёмов; 30 — условный размер корпуса; К — кабельный корпус; П/Ш — тип патрубка (прямой/штыревой и т.п.); Э — гайка для экранированного кабеля; 32 — число контактов; Г — обозначение гнезда (розетка); 1 — диаметр контактов 1 мм; В1 — вариант хвостовиков/ориентации контактов.

Применение и примечания

• Широко используется в коммутационных соединениях в радиоаппаратуре, измерительных приборах, системах промышленного и военного назначения, где требуются надежные многоконтактные кабельные соединения с резьбовой фиксацией.
