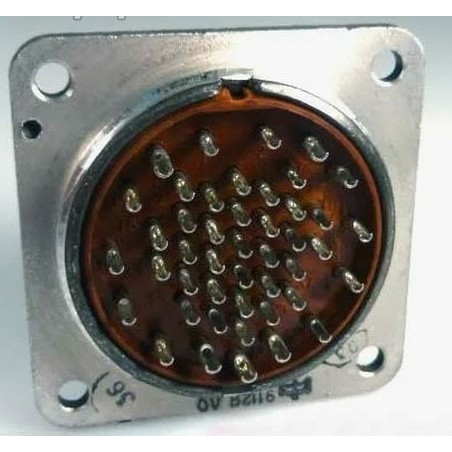

Назначение разъема 2РМ39БПН45Ш2В1 ВП «ОТК»

Разъем 2РМ39БПН45Ш2В1 ВП «ОТК» представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока в узлах и блоках радиоэлектронной аппаратуры. Изделие относится к категории 2РМ3 и применяется как в аппаратуре специального назначения, так и в технике общего применения.

Конструкция разъема негерметичная, что определяет область его использования — монтаж внутри блоков, шкафов и стоек, где не предъявляются требования к полной герметизации соединения. Разъем обеспечивает надежное механическое и электрическое сочленение вилки и розетки за счет резьбового соединения.

Подтвержденные технические характеристики

Ниже приведены параметры изделия, соответствующие данным производителя и сопроводительной документации:

• Тип соединителя: негерметичный, для электрических цепей постоянного и переменного тока.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Количество контактов: 45.
• Покрытие контактов: серебро, что улучшает проводимость и снижает переходное сопротивление.
• Максимальное рабочее напряжение: 560 В; предельное напряжение: 700 В.
• Допустимый ток: до 4 А и до 8 А в зависимости от конфигурации.
• Рабочая температура эксплуатации: от минус 60 °C до плюс 100 °C.
• Приемка: «ОТК», что подтверждает прохождение заводского контроля качества.

Конструкция и особенности исполнения

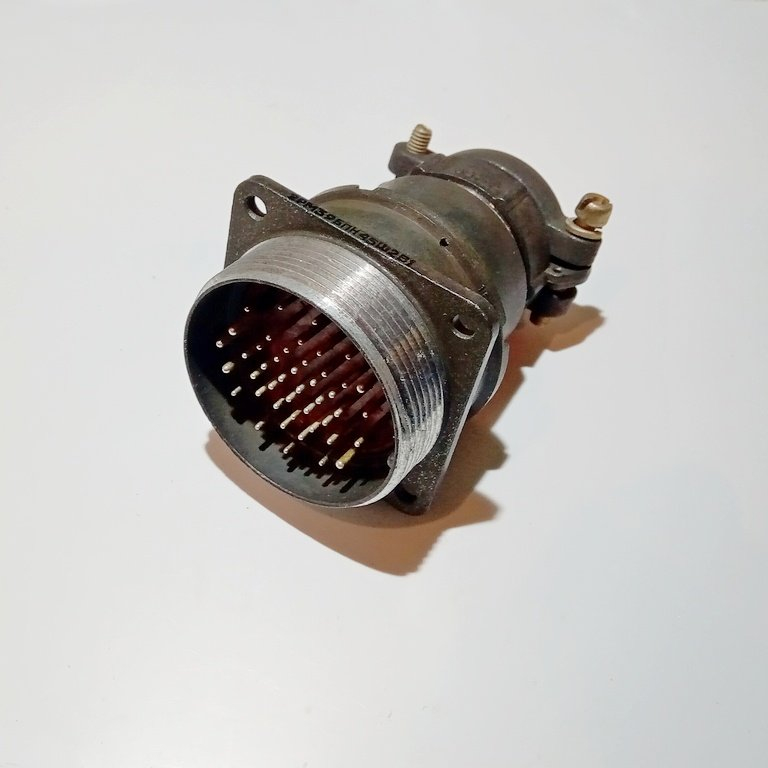

Разъем состоит из двух ответных частей — вилки и розетки. Вилка имеет прямой патрубок и гайку, предназначенную для неэкранированного кабеля. Сочленение частей выполняется посредством резьбы, что обеспечивает надежную фиксацию и устойчивость к вибрационным нагрузкам.

Индекс В1 в обозначении указывает на конструктивное исполнение, а маркировка ВП свидетельствует о приемке по военному представительству. Дополнительная отметка «ОТК» подтверждает соответствие изделия требованиям технических условий и наличие заводской приемки. Разъем допускает монтаж как с экранированными, так и с неэкранированными кабелями, что расширяет сферу его применения.

Применение

Разъем 2РМ39БПН45Ш2В1 ВП «ОТК» используется в составе узлов и блоков радиоэлектронной аппаратуры специального и общего назначения. Благодаря 45 контактам он позволяет организовать многопроводную коммутацию в компактном исполнении, а диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия делает его пригодным для эксплуатации в различных климатических зонах.

Изделие востребовано в производстве измерительной техники, систем управления, промышленной автоматики и других областях, где требуется надежное разъемное соединение с большим числом цепей.

Гарантия и срок службы

Гарантийный срок хранения разъема составляет 15 лет со дня изготовления. Гарантированная наработка достигает 1000 часов во всех режимах эксплуатации и 100000 часов в облегченном режиме. Указанные показатели подтверждают высокую надежность и долговечность изделия при соблюдении условий монтажа и эксплуатации.
