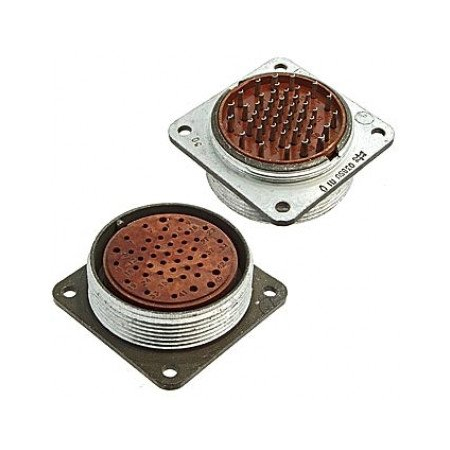

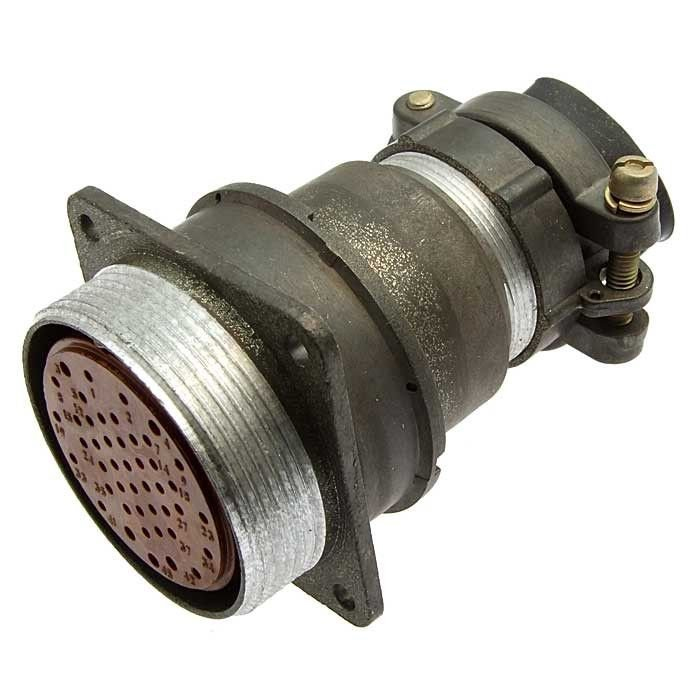

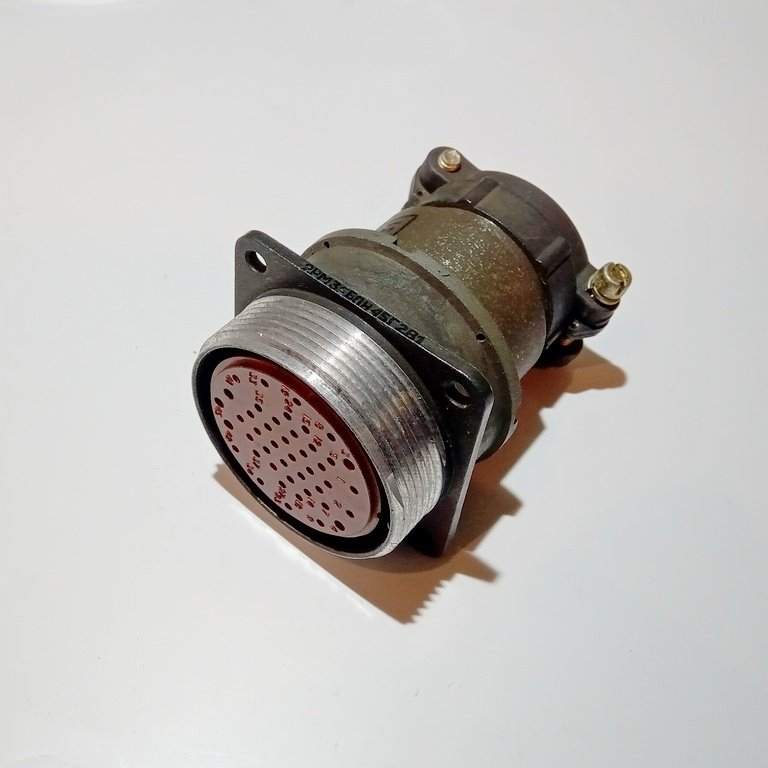

ОС2РМ39Б45Г2В1 Розетка блочная

Цена:

570 ₽

В наличии: 11 шт.

Технические характеристики

ОС2РМ39Б45Г2В1 Розетка блочная

ОС2РМ39Б45Г2В1 — это блочная розетка из серии цилиндрических низкочастотных соединителей 2РМ (или 2РМТ), предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики:

Количество контактов : 45 шт. (40 контактов диаметром 1 мм, 5 контактов диаметром 1,5 мм).
Тип контактов : гнездо, круглые, извлекаемые, из латуни ЛС59-1 с серебряным покрытием (В).
Рабочие параметры :
- Максимальное напряжение: 700 В.
- Рабочий ток: до 4 А на контакт Ø1 мм, до 8 А на контакт Ø1,5 мм; общий ток до 167 А.
- Сопротивление контактов: не более 5 мОм (Ø1 мм) / 2,5 мОм (Ø1,5 мм).
- Электрическая прочность изоляции: 2300 В.
- Сопротивление изоляции: 5000 МΩ.
Конструкция :
- Корпус: блочный (Б), приборный, из алюминиевого сплава А-22, покрытие — оксидирование, цвет серый.
- Изолятор: карболит, цвет коричневый.
- Метод сочленения: резьбовой (шаг резьбы накидной гайки M42×1,5).
- Монтаж: на панель (механический), пайка (электрический); диаметр установочного отверстия 3,4 мм, расстояние между отверстиями 37 мм.
- Габариты: 46×46×25 мм, масса 35 г.
- Поляризация: одношпоночная.
Условия эксплуатации (климатическое исполнение В2.1):
- Температура: от -60 до +100 °C.
- Влажность: 98% при +25 °C.
- Вибрация: 1–5000 Гц, 50 g.
- Удары: до 500 g (однократный), 100 g (многократный).
- Ресурс: 500 сочленений, наработка 175 000 ч при 80 °C.

Эта розетка применяется в промышленных и приборных системах, совместима с вилками серии 2РМ, аналогами РМ, 2PX и др. Маркировка расшифровывается как: 2РМ — серия, 39 — размер корпуса, Б — блочный корпус, 45 — контакты, Г — розетка, 2 — сочетание контактов, В — серебро, 1 — исполнение.

Описание

Назначение и область применения

ОС2РМ39Б45Г2В1 представляет собой блочную розетку из серии цилиндрических низкочастотных соединителей 2РМ (или 2РМТ). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в промышленных и приборных системах, где требуется надёжное сочленение при повышенных механических и климатических нагрузках. Совместима с вилками серии 2РМ, аналогами РМ, 2PX и другими соединителями соответствующего типоразмера.

Технические характеристики

Контактная система

Количество контактов: 45 штук, из них 40 контактов диаметром 1 мм и 5 контактов диаметром 1,5 мм.
Тип контактов: гнездо, круглые, извлекаемые, изготовлены из латуни ЛС59-1 с серебряным покрытием (исполнение В).
Рабочий ток: до 4 А на контакт диаметром 1 мм, до 8 А на контакт диаметром 1,5 мм; общий ток до 167 А.
Переходное сопротивление контактов: не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.
Максимальное рабочее напряжение: 700 В.
Электрическая прочность изоляции: 2300 В.
Сопротивление изоляции: 5000 МОм.

Конструктивные особенности

Корпус блочный (индекс Б), приборный, выполнен из алюминиевого сплава А-22 с оксидным покрытием серого цвета.
Изолятор изготовлен из карболита коричневого цвета.
Метод сочленения резьбовой: накидная гайка с резьбой М42 на шаг 1,5.
Монтаж механический на панель, электрический — пайкой. Диаметр установочного отверстия 3,4 мм, расстояние между отверстиями 37 мм.
Габаритные размеры: 46 на 46 на 25 мм, масса 35 г.
Поляризация одношпоночная, что исключает неправильное сочленение.

Условия эксплуатации

Розетка выпускается в климатическом исполнении В2.1 и рассчитана на работу в жёстких условиях. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Относительная влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия. Изделие устойчиво к вибрации в диапазоне от 1 до 5000 Гц с ускорением 50 g, а также к ударам до 500 g однократного действия и до 100 g многократного действия. Назначенный ресурс составляет 500 сочленений, наработка — 175 000 часов при температуре 80 градусов Цельсия.

Расшифровка маркировки

Обозначение ОС2РМ39Б45Г2В1 читается следующим образом: 2РМ — серия соединителя, 39 — размер корпуса, Б — блочный корпус, 45 — количество контактов, Г — розетка, 2 — сочетание контактов, В — серебряное покрытие, 1 — исполнение. Артикул изделия — 70200, категория — 2РМ3. Производитель в предоставленных данных не указан.
