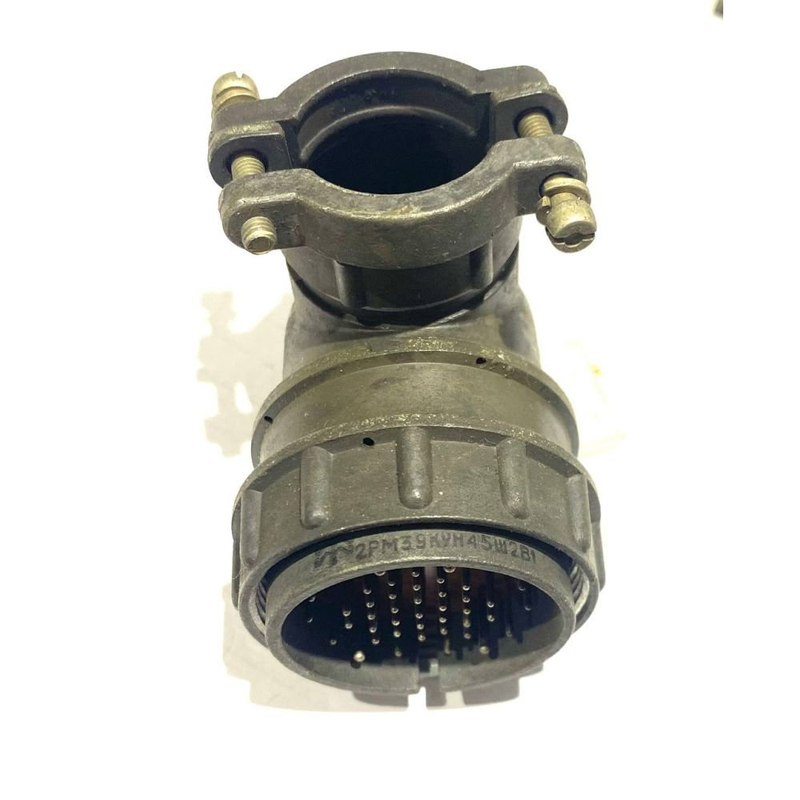

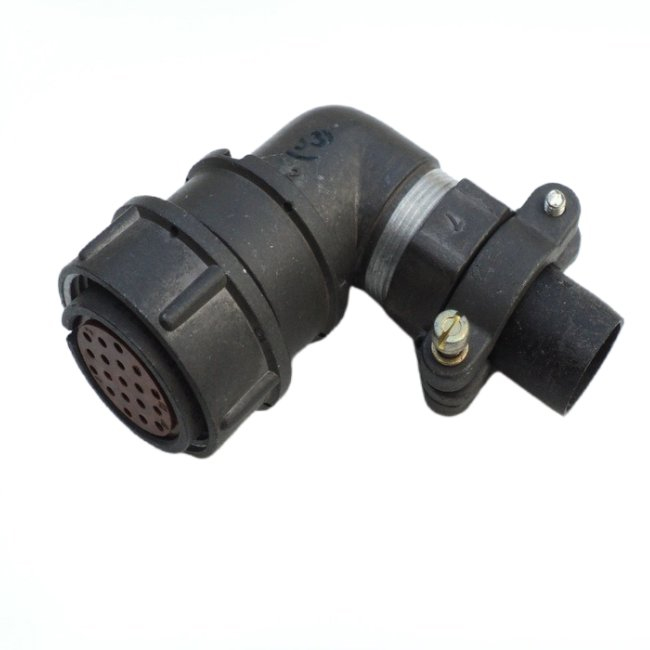

Назначение разъёма 2РМ39КУН4Ш2В1

2РМ39КУН4Ш2В1 — это кабельная вилка цилиндрического низкочастотного негерметичного разъёма серии 2РМ с условным размером корпуса 39. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется для надёжного соединения в различных видах электрооборудования, включая приборы и системы, где требуется резьбовая фиксация в сочленённом положении.

Основная область применения — внутренний монтаж в составе устройств, эксплуатируемых в условиях умеренного и холодного климата. Климатическое исполнение соответствует категории УХЛ2.1 по ГОСТ 15150-69. Разъём востребован в промышленной автоматике, измерительной технике, системах управления и других электротехнических изделиях, где необходима надёжная передача сигнала и питания при повышенных механических нагрузках.

Конструктивные особенности

Конструкция разъёма объединяет несколько ключевых признаков, расшифрованных в обозначении. Корпус выполнен кабельным, что обозначено буквой К. Патрубок имеет угловое исполнение (У) и оснащён гайкой для неэкранированного кабеля. Такое решение упрощает монтаж в стеснённых условиях и обеспечивает удобную прокладку жгута.

Контакты выполнены штыревыми (Ш). Общее количество контактов — 45 штук, что соответствует индексу 45 в маркировке. Покрытие контактных элементов — серебро (2В1), что способствует стабильности переходного сопротивления и защите от окисления. Сочленение фиксируется резьбовым соединением, предотвращающим самопроизвольное разъединение при вибрации.

Технические характеристики

Электрические и механические параметры разъёма подтверждены данными каталога. Максимальная токовая нагрузка на одиночный контакт достигает 8 А для контактов диаметром 1,5 мм. Суммарный ток на соединитель составляет 167 А. Максимальное рабочее напряжение находится в диапазоне от 560 до 700 В.

Сопротивление контактов не превышает 5 мОм для диаметра 1 мм и 2,5 мОм для диаметра 1,5 мм. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к вибрационным нагрузкам до 1000 метров на секунду в квадрате и к механическим ударам до 5000 метров на секунду в квадрате.

• Тип: кабельная вилка цилиндрического низкочастотного негерметичного разъёма.
• Серия: 2РМ, условный размер корпуса 39.
• Частотный диапазон: до 3 МГц.
• Число контактов: 45, штыревые.
• Покрытие контактов: серебро (2В1).
• Ток на контакт: до 8 А при диаметре 1,5 мм.
• Суммарный ток: 167 А.
• Рабочее напряжение: 560–700 В.
• Сопротивление контактов: не более 5 мОм (диаметр 1 мм), не более 2,5 мОм (диаметр 1,5 мм).
• Температура эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Вибрация: до 1000 метров на секунду в квадрате.
• Удары: до 5000 метров на секунду в квадрате.
• Приёмка: «5».

Применение и условия эксплуатации

Разъём 2РМ39КУН4Ш2В1 применяется для внутреннего монтажа в приборах и системах, работающих в условиях умеренного и холодного климата. Благодаря негерметичному исполнению он не предназначен для работы в среде с повышенной влажностью или прямым воздействием жидкостей. Резьбовая фиксация обеспечивает надёжное удержание ответной части при вибрациях и ударах.

Изделие подходит для коммутации цепей питания и сигнальных линий в составе промышленного оборудования, систем автоматики и измерительных комплексов. Приёмка «5» подтверждает соответствие установленным требованиям качества и пригодность для применения в ответственных изделиях. При монтаже следует учитывать диаметр применяемого кабеля и использовать гайку патрубка для закрепления неэкранированного провода.
