Назначение соединителя

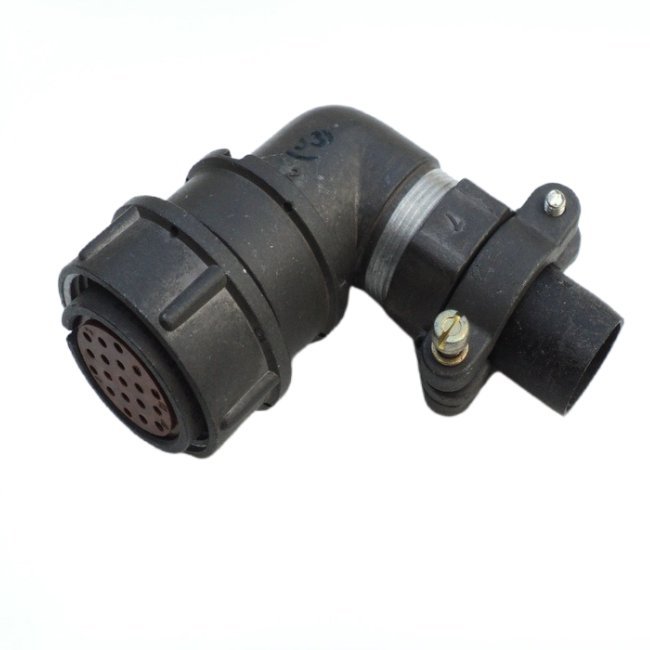

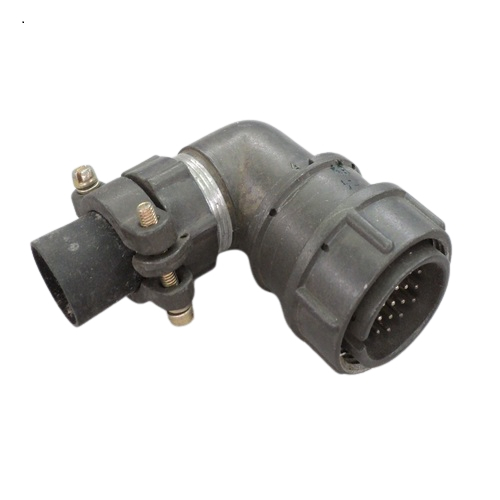

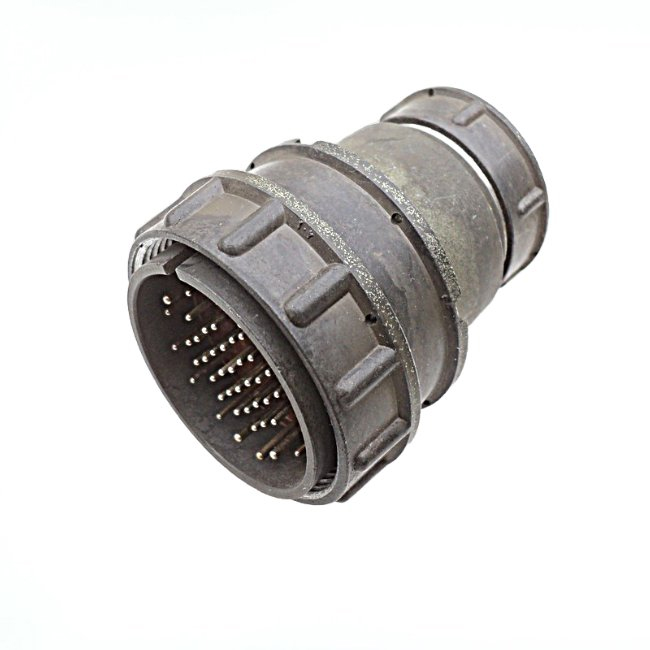

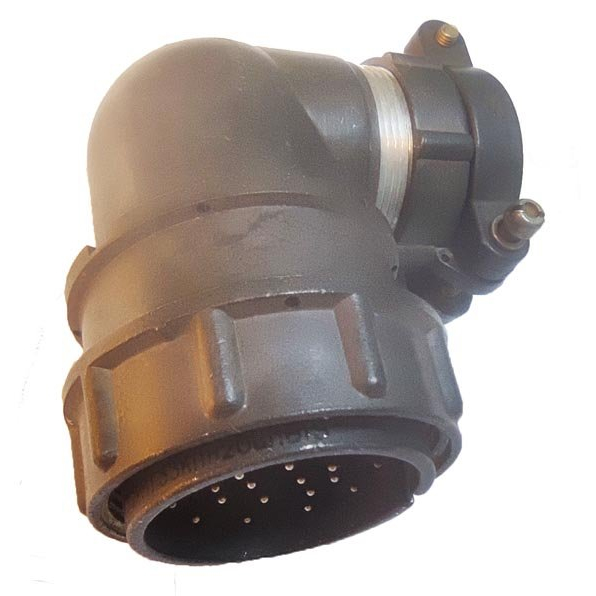

2РМ39КУН4Ш2В1 «5» — это кабельная вилка из серии низкочастотных цилиндрических соединителей 2РМ. Изделие предназначено для надежного соединения электрических цепей переменного и постоянного тока с частотой до 3 МГц. Разъем применяется для коммутации цепей в условиях повышенных требований к плотности контактов и устойчивости к внешним воздействиям.

Буквенно-цифровое обозначение указывает на конструктивные особенности модели: диаметр посадочного отверстия корпуса составляет 39 мм, а исполнение соответствует кабельной вилке с прямым патрубком и гайкой для неэкранированного кабеля. Приемка «5» подтверждает соответствие изделия установленным требованиям для данной категории продукции.

Основные технические характеристики

• Диаметр посадочного отверстия корпуса: 39 мм.
• Тип корпуса: кабельный, с прямым патрубком и гайкой для неэкранированного кабеля.
• Количество контактов: 45 штук.
• Диаметры контактов: 1 мм и 1,5 мм.
• Покрытие контактов: серебро.
• Токовая нагрузка на одиночный контакт: 4 А для контакта диаметром 1 мм и 8 А для контакта диаметром 1,5 мм.
• Максимальная суммарная токовая нагрузка на соединитель: 167 А.
• Рабочее напряжение: до 560–700 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочий диапазон температур: от минус 60°C до плюс 100°C.

Особенности исполнения

Соединитель устойчив к тропическому климату, что делает его пригодным для эксплуатации в условиях повышенной влажности и температуры. Конструкция рассчитана на объемный монтаж с резьбовой фиксацией, обеспечивающей надежное механическое соединение и сохранение целостности электрического контакта при вибрационных и ударных нагрузках.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность соединения при длительной эксплуатации. Приемка «5» распространяется на изделие в целом и подтверждает его пригодность для применения в ответственных электротехнических и радиоэлектронных узлах.

Применение

2РМ39КУН4Ш2В1 «5» часто используется в радиоэлектронной аппаратуре, включая системы с высокой плотностью контактов. Благодаря устойчивости к тропическому климату и широкому температурному диапазону разъем востребован в составе оборудования, работающего в сложных условиях: в приборах связи, измерительной технике, системах автоматики и других устройствах, где требуется надежное соединение большого числа цепей.

Модель подходит для коммутации цепей переменного и постоянного тока с частотой до 3 МГц и напряжением до 560–700 В. Применение серебряных контактов и резьбовой фиксации делает соединитель пригодным для объемного монтажа внутри блоков и стоек, где важны как электрическая стабильность, так и механическая прочность соединения.

Артикул изделия — 939, категория — 2РМ3. Производитель в предоставленных данных не указан.
