Назначение и область применения

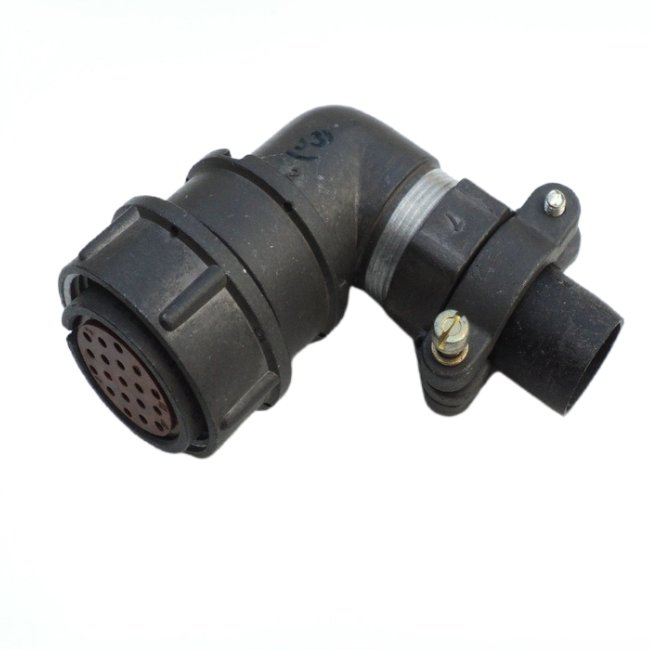

2РМ39КУН4Г2В1 «5» — кабельная угловая розетка из серии низкочастотных цилиндрических разъёмов 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в составе кабельных сборок и жгутов там, где требуется угловой (поворотный) вывод кабеля относительно оси сочленения, что упрощает компоновку и снижает нагрузку на провод при ограниченном монтажном пространстве.

Основные электрические характеристики

Розетка содержит 45 контактов диаметром 1 мм. Токовая нагрузка на одиночный контакт составляет до 4 А, а в зависимости от исполнения — до 8 А. Суммарная нагрузка на соединитель достигает 167 А. Максимальное рабочее напряжение лежит в диапазоне 560–700 В. Сопротивление контактов не превышает 2,5–5 мОм, что обеспечивает стабильность электрического соединения и низкие потери в цепи.

Условия эксплуатации

Изделие выпускается во всеклиматическом исполнении В2.1 и рассчитано на работу в широком диапазоне внешних воздействий:

• рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• повышенная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия;
• пониженное атмосферное давление — до 10 в минус двенадцатой степени миллиметра ртутного столба;
• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате;
• одиночные механические удары с ускорением до 5000 метров на секунду в квадрате;
• многократные механические удары с ускорением до 1000 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате.

Такое сочетание параметров позволяет использовать разъём в ответственных системах, подверженных вибрации, ударам и перепадам давления.

Конструктивные особенности и монтаж

Сочленение выполнено резьбовым одношпоночным, что обеспечивает надёжную фиксацию и защиту от самоотвинчивания при механических воздействиях. Монтаж контактов выполняется пайкой или обжимкой. Возможны экранированные и неэкранированные варианты исполнения. Покрытие контактов — золото или серебро, что повышает коррозионную стойкость и снижает переходное сопротивление.

Приёмка и категория качества

Данное исполнение имеет приёмку «5». Это подтверждает соответствие изделия установленным требованиям по приёмке и пригодность к применению в аппаратуре, где предъявляются повышенные требования к надёжности и контролю качества.

Краткое резюме

2РМ39КУН4Г2В1 «5» — это угловая кабельная розетка серии 2РМ на 45 контактов с всеклиматическим исполнением В2.1, приёмкой «5», рабочим напряжением до 560–700 В и суммарной токовой нагрузкой до 167 А. Изделие устойчиво к вибрации, ударам, пониженному давлению и повышенной влажности, а способ монтажа контактов — пайка или обжимка.
