Назначение

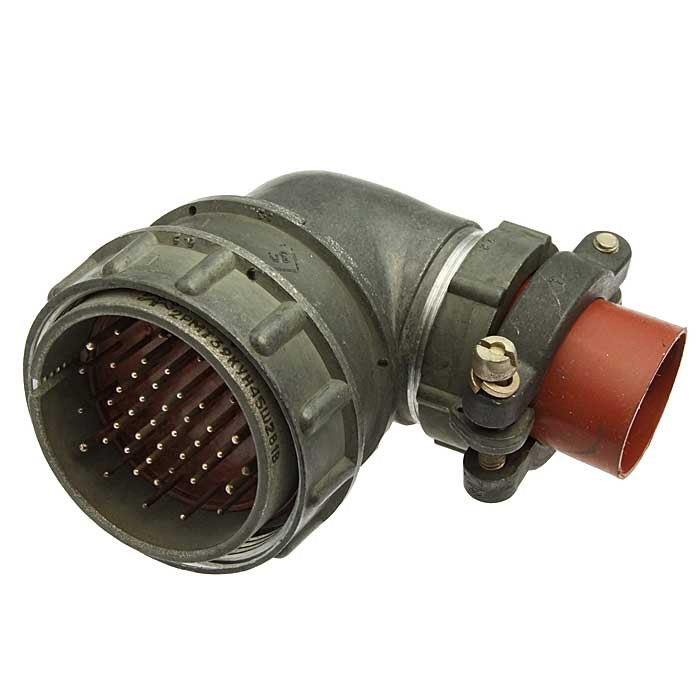

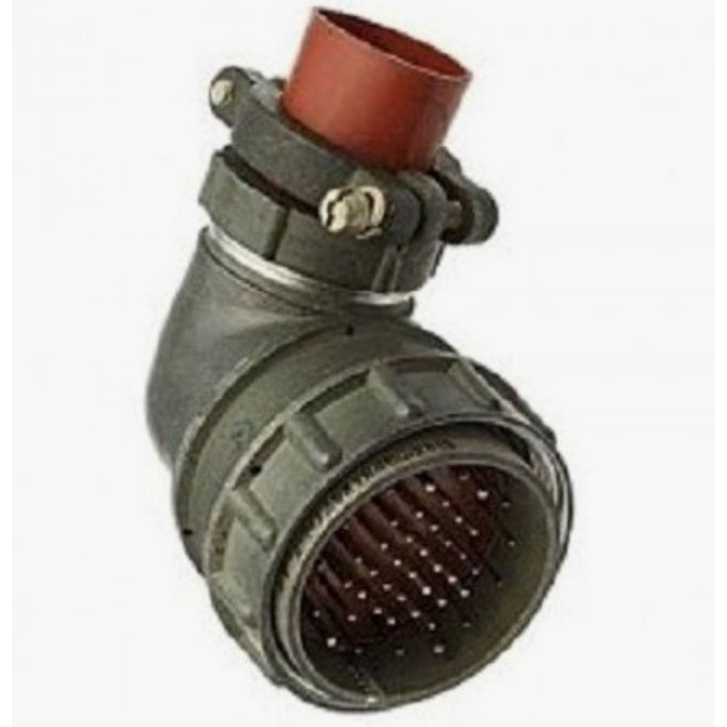

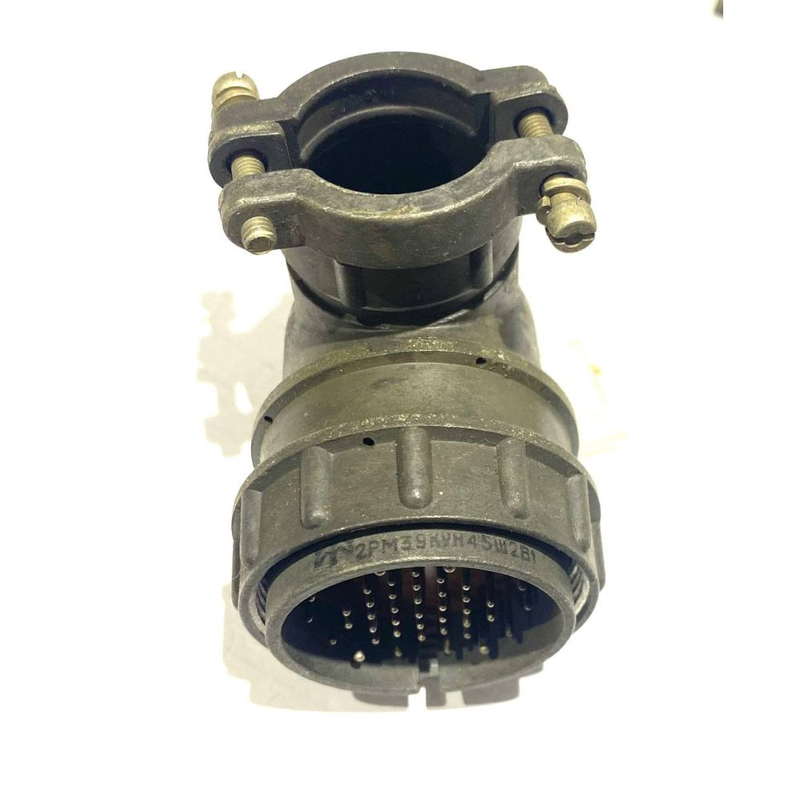

2РМ39КУН45Ш2В1 (КПН) — это кабельная вилка, входящая в серию соединителей 2РМ. Изделие предназначено для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в узлах и блоках радиоэлектронной аппаратуры, где требуется надёжное механическое и электрическое соединение кабельных линий.

Конструкция вилки рассчитана на неэкранированный кабель. Для этого предусмотрены угловой патрубок и гайка патрубка, обеспечивающие ввод и фиксацию кабеля в корпусе соединителя. Резьбовое сочленение и одношпоночная поляризация корпусов помогают правильно совмещать ответные части и сохранять стабильность контакта при эксплуатационных нагрузках.

Подтверждённые особенности

Расшифровка обозначения

• Тип соединителя: 2РМ.
• Условный размер корпуса: 39.
• Вид корпуса: К — кабельный.
• Вид патрубка: У — угловой.
• Вид гайки патрубка: Н — для неэкранированного кабеля.
• Количество контактов: 45.
• Часть соединителя: Ш — вилка.
• Сочетание контактов: 2 — контакты диаметром 1 мм и 1,5 мм.
• Покрытие контактов: В — серебро.
• Теплостойкость: 1 — до +100 °С.

Электрические характеристики

• Токовая нагрузка на одиночный контакт диаметром 1 мм: 4 А.
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм: 8 А.
• Максимальная суммарная нагрузка на соединитель: 167 А.
• Максимальное рабочее напряжение для контактов диаметром 1 мм: 560 В, 700 В.
• Максимальное рабочее напряжение для контактов диаметром 1,5 мм: 560 В.
• Максимальное испытательное напряжение для контактов диаметром 1 мм: 1850 В, 2300 В.
• Максимальное испытательное напряжение для контактов диаметром 1,5 мм: 1850 В.

Механические и климатические характеристики

• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Диапазон рабочих температур: от -60 °С до +100 °С.
• Вибрационная стойкость: синусоидальная вибрация с ускорением до 490 м/с².
• Механический удар одиночный: до 5000 м/с².
• Механический удар многократный: до 1000 м/с².

Применение

Вилка 2РМ39КУН45Ш2В1 (КПН) используется в составе кабельных сборок и соединительных узлов радиоэлектронной аппаратуры. Благодаря 45 контактам с диаметрами 1 мм и 1,5 мм, серебряному покрытию и токовым нагрузкам до 4 А и 8 А на одиночный контакт, изделие подходит для передачи электрических сигналов и питания в цепях постоянного и переменного тока с частотой до 3 МГц.

Угловой патрубок и гайка для неэкранированного кабеля упрощают монтаж в стеснённых условиях, когда требуется изменить направление ввода кабеля относительно оси соединителя. Резьбовое сочленение и одношпоночная поляризация обеспечивают устойчивое соединение и предотвращают неправильную стыковку ответных частей.

Изделие сохраняет работоспособность в широком диапазоне температур от -60 °С до +100 °С, выдерживает синусоидальную вибрацию с ускорением до 490 м/с², а также одиночные механические удары до 5000 м/с² и многократные удары до 1000 м/с². Это позволяет применять соединитель в аппаратуре, подвергающейся вибрационным и ударным воздействиям.

Хранение

Для соединителя установлен гарантийный срок хранения 15 лет. Указанные электрические, механические и климатические параметры подтверждают возможность длительного использования изделия в составе радиоэлектронной аппаратуры при соблюдении условий эксплуатации и хранения.
