Назначение соединителя 2РМ39КУН45Ш2В1

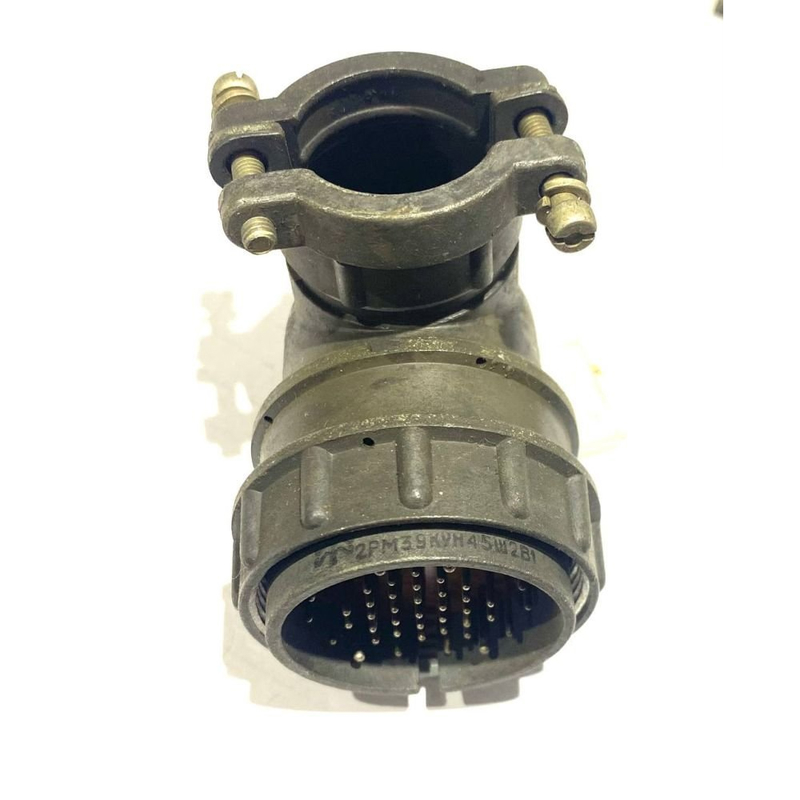

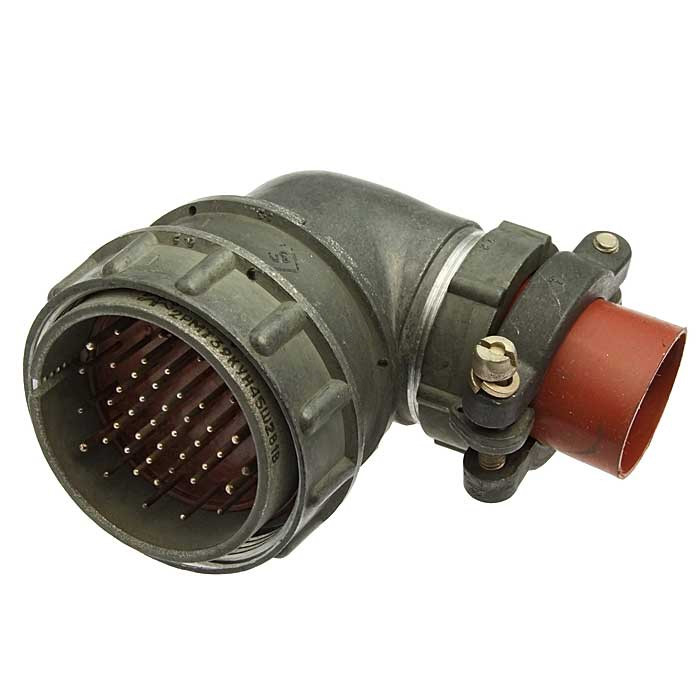

Соединитель 2РМ39КУН45Ш2В1 относится к классу низкочастотных цилиндрических негерметичных соединителей и представляет собой кабельную вилку с угловым патрубком. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и применяется при внутреннем объёмном монтаже радиоэлектронной аппаратуры.

Конструкция вилки рассчитана на работу с неэкранированными кабелями. Угловой патрубок позволяет прокладывать кабель под углом к оси сочленения, что удобно при ограниченном пространстве внутри блока или шкафа. Соединитель образует разъёмное соединение с ответной частью — розеткой — посредством резьбового сочленения с одношпоночной поляризацией корпусов, что исключает неправильную стыковку.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данного исполнения соединителя.

• Тип: низкочастотный цилиндрический негерметичный соединитель, кабельная вилка с угловым патрубком.
• Количество контактов: 45.
• Токовая нагрузка на одиночный контакт: до 4 А для контактов диаметром 1 мм и до 8 А для контактов диаметром 1,5 мм.
• Максимальная суммарная токовая нагрузка на соединитель: до 167 А.
• Максимальное рабочее напряжение: до 700 В для контактов диаметром 1 мм (в отдельных режимах до 560 В) и до 560 В для контактов диаметром 1,5 мм.
• Покрытие контактов: серебро.
• Теплостойкость: +100 °C.
• Диапазон рабочих температур окружающей среды: от минус 60 °C до плюс 100 °C.
• Допустимая относительная влажность: до 98 % при температуре +25 °C.
• Устойчивость к синусоидальной вибрации в диапазоне от 1 Гц до 5000 Гц с амплитудой ускорения до 490 метров на секунду в квадрате.
• Устойчивость к механическим ударам.
• Способ сочленения: резьбовое, с одношпоночной поляризацией корпусов.

Условия эксплуатации

Соединитель 2РМ39КУН45Ш2В1 рассчитан на эксплуатацию в жёстких условиях. Он сохраняет работоспособность при температуре окружающей среды от минус 60 °C до плюс 100 °C, а также при повышенной относительной влажности до 98 % при +25 °C.

Изделие выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения до 490 метров на секунду в квадрате и механические удары. Совокупность этих свойств позволяет применять соединитель в аппаратуре, подверженной вибрационным и ударным нагрузкам.

Применение

Соединители данной серии используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Основная область применения — внутренний объёмный монтаж, где требуется компактное угловое подключение неэкранированного кабеля.

Соединитель состоит из двух частей — вилки и розетки — и обеспечивает надёжное разъёмное соединение с резьбовым креплением и одношпоночной поляризацией, что предотвращает ошибки при сборке. Серебряное покрытие контактов способствует стабильности переходного сопротивления в течение срока службы.

Комплектация и сведения о товаре

• Наименование: 2РМ39КУН45Ш2В1.
• Артикул: 936.
• Категория: 2РМ3.
• Производитель: не указан.

Заполненные характеристики в карточке товара отсутствуют, поэтому при подборе ответной части и кабеля следует опираться на приведённые выше параметры контактов, токовые и температурные ограничения.
