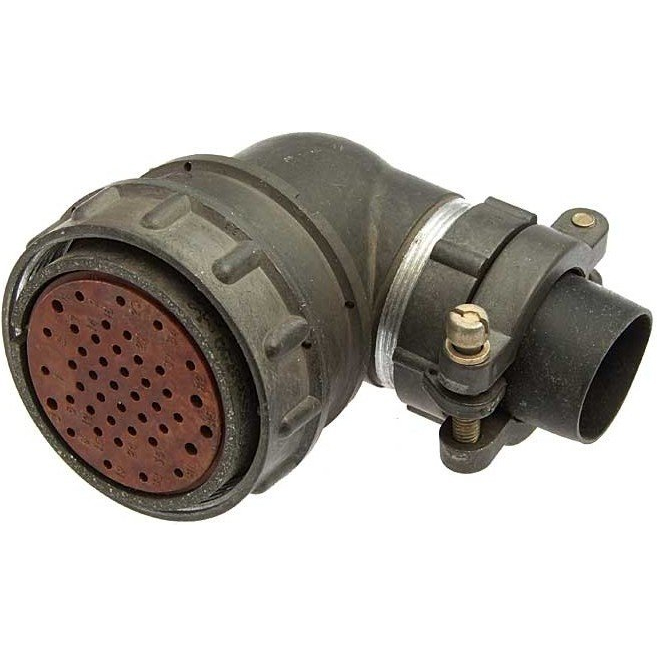

Назначение соединителя 2РМ39КУН45Г2В1

Соединитель 2РМ39КУН45Г2В1 относится к серии 2РМ и представляет собой негерметичный цилиндрический низкочастотный электрический разъём. Изделие предназначено для коммутации электрических цепей внутри радиоэлектронной аппаратуры специального и общего назначения. Разъём применяется для внутреннего монтажа, где требуется компактное и надёжное соединение большого числа проводников в ограниченном объёме корпуса устройства.

Благодаря кабельному исполнению корпуса с угловым патрубком соединитель удобен для подключения жгутов и кабелей, подводимых к прибору под углом. Такая конструкция позволяет рационально организовать монтажное пространство и снизить механическую нагрузку на кабель в месте ввода.

Подтверждённые технические особенности

Ниже перечислены характеристики, соответствующие данному исполнению соединителя серии 2РМ с диаметром корпуса 39 мм и числом контактов 45.

• Тип соединителя: негерметичный цилиндрический низкочастотный.
• Исполнение корпуса: кабельное, с угловым патрубком.
• Диаметр корпуса: 39 мм.
• Количество контактов: 45 штук.
• Сочетание контактов: диаметры контактов 1 мм и 1,5 мм.
• Покрытие контактов: серебро, обеспечивающее хорошую проводимость и коррозионную стойкость.
• Максимальное рабочее напряжение: до 700 В; в отдельных источниках указывается значение до 560 В.
• Токовая нагрузка на одиночный контакт диаметром 1 мм: до 4 А.
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм: до 8 А.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее чем на уровне сопротивления изолятора при максимальном рабочем напряжении.

Применение и условия эксплуатации

Соединитель 2РМ39КУН45Г2В1 используется для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения. Он подходит для работы как с экранированными, так и с неэкранированными кабелями — это обеспечивается применением различных типов концевых гаек патрубка.

Разъём рассчитан на эксплуатацию в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, что делает его пригодным для применения в составе аппаратуры, работающей в сложных климатических условиях. Серебряное покрытие контактов поддерживает стабильное электрическое сопротивление и защищает контактные поверхности от коррозии.

Для надёжного подключения необходимо использовать соответствующие ответные части: блочную вилку для кабельной розетки либо кабельную розетку для блочной вилки, в зависимости от исполнения. Сочетание контактов двух диаметров позволяет одновременно коммутировать как силовые, так и сигнальные цепи в рамках одного соединения.

Комплектация и совместимость

Соединитель поставляется как самостоятельное изделие; данные о дополнительной комплектации, гарантии, стране производства и сертификатах в предоставленной информации отсутствуют. При подборе ответной части следует ориентироваться на типоразмер корпуса 39 мм, количество контактов 45 и сочетание диаметров контактов 1 мм и 1,5 мм.

Перед установкой рекомендуется убедиться в соответствии ответной части исполнению корпуса и типу патрубка, а также в допустимости применения выбранного кабеля по условиям экранирования. Соединитель предназначен для внутреннего монтажа, поэтому при сборке следует учитывать доступное пространство внутри прибора и удобство подвода углового патрубка.
