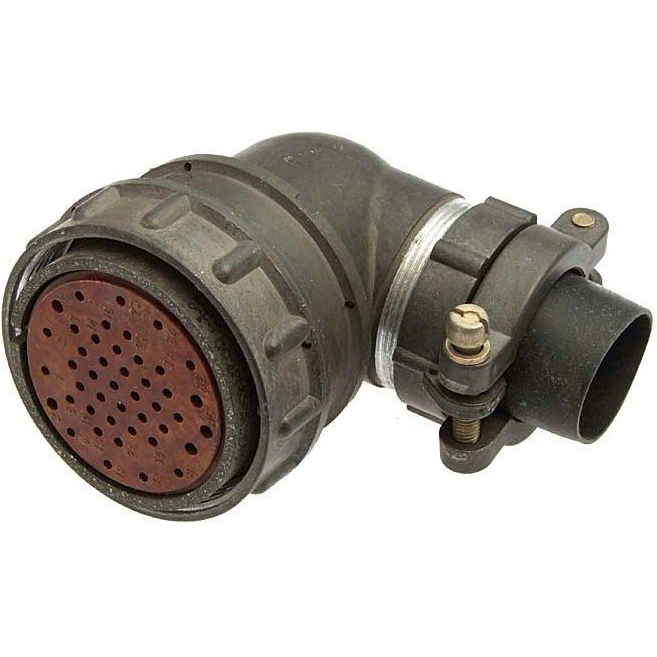

Назначение разъёма 2РМ39КУН45Г2В1

Разъём 2РМ39КУН45Г2В1 относится к серии 2РМ и представляет собой кабельную розетку. Изделие предназначено для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Разъём применяется для коммутации электрических соединений в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Конструктивно разъём выполняется как низкочастотный цилиндрический негерметичный соединитель. Сочленение с ответной частью — резьбовое. Поляризация корпусов — одношпоночная, что исключает неправильное соединение и обеспечивает однозначную ориентацию при стыковке.

Технические характеристики и особенности

Разъём 2РМ39КУН45Г2В1 имеет диаметр корпуса 39 мм и кабельное исполнение. Патрубок выполнен угловым, а гайка патрубка предназначена для неэкранированного кабеля. Корпус изготовлен из специального сплава алюминия, изолятор — из пресс-материала АГ-4.

Ниже приведены подтверждённые параметры изделия:

• Тип соединителя: низкочастотный цилиндрический негерметичный.
• Диаметр корпуса: 39 мм.
• Корпус: кабельный.
• Вид патрубка: угловой.
• Гайка патрубка: для неэкранированного кабеля.
• Количество контактов: 45.
• Сочетание контактов: диаметр 1 мм и 1,5 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 0,0025 Ом.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Максимальная токовая нагрузка для контактов диаметром 1 мм: 4 А.
• Максимальная токовая нагрузка для контактов диаметром 1,5 мм: 8 А.
• Теплостойкость: до плюс 100 градусов Цельсия.

Условия эксплуатации

Разъём 2РМ39КУН45Г2В1 рассчитан на работу в жёстких условиях. Температурный диапазон эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия. Относительная влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия.

Изделие устойчиво к воздействию синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате. Механический удар с пиковым ударным ускорением до 5000 метров на секунду в квадрате также не нарушает работоспособность соединителя.

Разъём подходит для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69. Такое исполнение соответствует условиям эксплуатации в умеренном и холодном климате при размещении внутри помещений, где колебания температуры и влажности существенно меньше, чем на открытом воздухе.

Область применения

Разъёмы серии 2РМ, к которым относится модель 2РМ39КУН45Г2В1, применяются в узлах и блоках радиоэлектронной аппаратуры. Они могут быть как блочными (приборными), так и кабельными. В данном исполнении разъём является кабельной розеткой с угловым патрубком, что удобно при монтаже жгутов и кабельных линий с ограниченным пространством для изгиба.

Сочетание контактов двух диаметров — 1 мм и 1,5 мм — позволяет одновременно коммутировать сигнальные цепи и цепи с повышенной токовой нагрузкой в рамках одного соединителя. Серебряное покрытие контактов обеспечивает стабильное электрическое сопротивление и надёжный контакт при многократных сочленениях. Резьбовое сочленение и одношпоночная поляризация гарантируют механическую прочность и правильность соединения при эксплуатации.
