2РМ39КУН45Ш2В1: кабельная вилка серии 2РМ для многоконтактных соединений

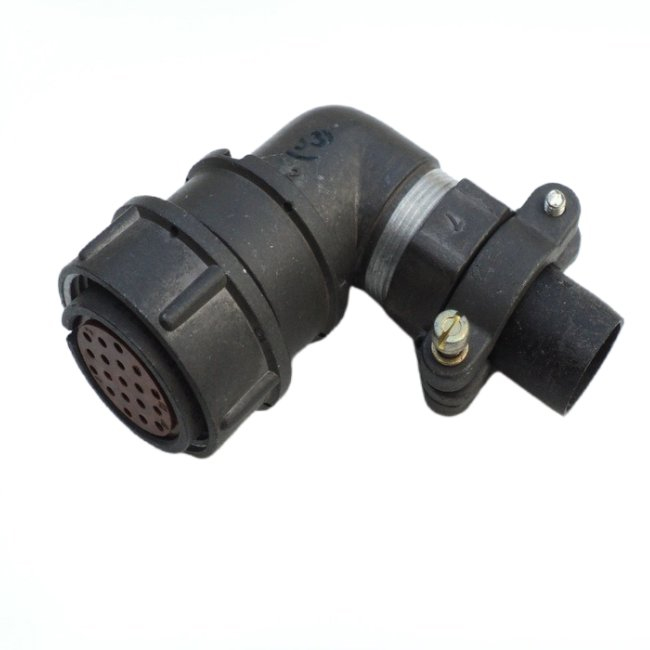

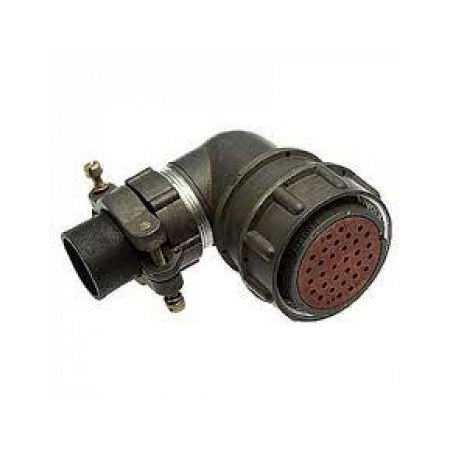

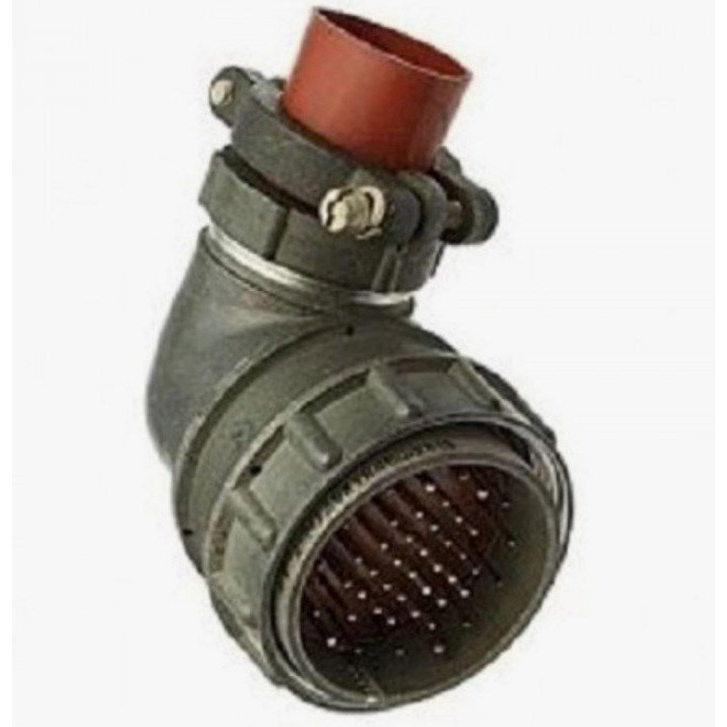

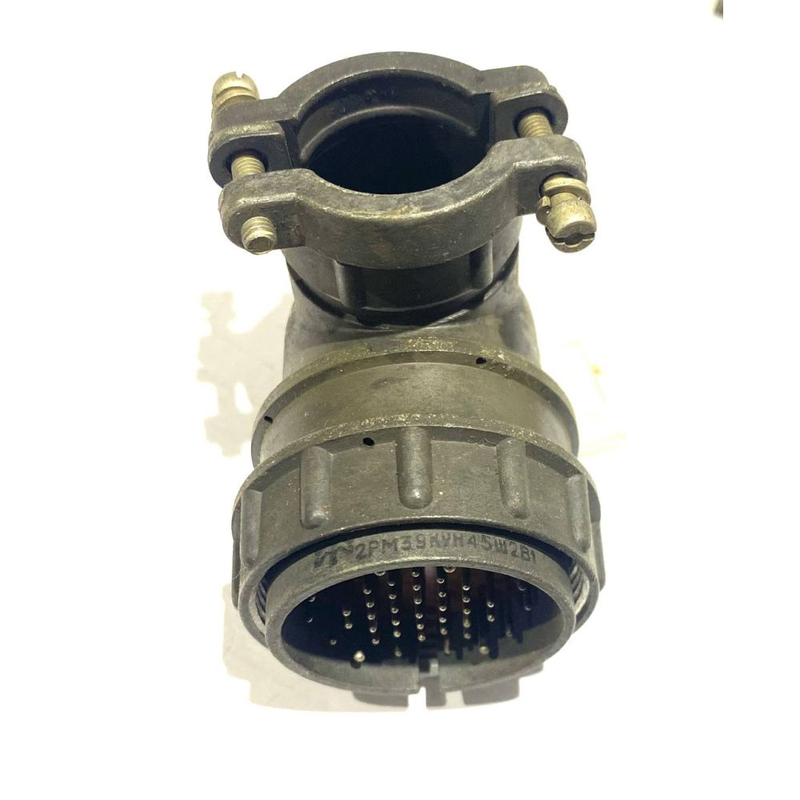

2РМ39КУН45Ш2В1 — цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМ, выполненный в виде кабельной вилки. Конструкция рассчитана на создание разъёмных многоконтактных соединений во внутреннем монтаже аппаратуры, электротехнических шкафов, систем управления, измерительных комплексов и специализированного оборудования.

Маркировка указывает на кабельное исполнение с угловым патрубком и гайкой для неэкранированного кабеля. Такое конструктивное решение помогает аккуратно организовать вывод жгута при ограниченном монтажном пространстве и снижает изгибающую нагрузку на кабель в зоне ввода.

Конструкция и особенности

Соединитель относится к семейству 2РМ — распространённой серии цилиндрических разъёмов с резьбовой фиксацией. Резьбовое сочленение обеспечивает надёжное механическое соединение вилки с ответной частью и помогает предотвратить самопроизвольное расстыковывание при вибрации и механических воздействиях.

Ключевые конструктивные признаки 2РМ39КУН45Ш2В1:

• кабельная вилка;

• условный размер корпуса — 39;

• 45 контактов;

• угловой патрубок;

• гайка для неэкранированного кабеля;

• одношпоночная поляризация корпуса;

• резьбовое сочленение;

• негерметичное исполнение;

• внутренний объёмный монтаж;

• контакты с серебряным покрытием;

• монтаж контактов методом пайки.

Буква «Ш» в обозначении указывает на исполнение «вилка», а индекс «В1» связывают с вариантом контактного покрытия и конкретной комбинацией контактных групп. Перед проектированием или заменой соединителя следует сверять распайку, схему расположения контактов и исполнение ответной части по документации на конкретную партию и техническим условиям.

Электрические параметры

Разъём 2РМ39КУН45Ш2В1 предназначен для работы в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц. Для корпуса данного типоразмера указываются рабочие напряжения до 560 В, а в отдельных сочетаниях контактов — до 700 В.

В конструкции применяются контакты разных диаметров, что позволяет объединять в одном разъёме цепи с различной токовой нагрузкой:

Указанные параметры зависят от сочетания контактов, схемы нагрузки, способа монтажа и условий эксплуатации. При расчёте жгута важно учитывать не только ток каждого контакта, но и суммарный нагрев, допустимую плотность укладки проводов и фактический режим работы оборудования.

Применение в аппаратуре

Многоконтактная компоновка на 45 позиций делает 2РМ39КУН45Ш2В1 удобным для передачи питания, управляющих сигналов, дискретных цепей, измерительных линий и межблочных соединений через один разъём. В зависимости от схемы изделия часть контактов может использоваться под силовые цепи, а другая — под сигнальные и управляющие линии.

Типичные области применения:

• промышленная автоматика и системы управления;

• электроизмерительная аппаратура;

• приборостроение;

• радиоэлектронные комплексы;

• стендовое и испытательное оборудование;

• кабельные жгуты в машинах и специализированной технике;

• внутренние соединения блоков питания, управления и сигнализации.

Рабочий температурный диапазон для соединителей этого типа может составлять от −60 до +100 °C. Также для серии заявляется стойкость к вибрациям и механическим ударам, что важно для техники, работающей в условиях переменных нагрузок.

На что обратить внимание при монтаже

При использовании вилки 2РМ39КУН45Ш2В1 необходимо подбирать полностью совместимую ответную часть по серии, размеру корпуса, числу и сочетанию контактов, варианту поляризации и назначению — розетка должна соответствовать конкретному исполнению вилки.

Для надёжной работы соединения рекомендуется:

• проверить соответствие распайки нумерации контактов;

• не превышать допустимый ток для каждой контактной группы;

• учитывать суммарную нагрузку на разъём;

• соблюдать технологию пайки, исключая перегрев изолятора и контактов;

• предусмотреть разгрузку кабеля от натяжения и кручения;

• контролировать правильность резьбовой фиксации при сочленении;

• применять изделие во внутреннем объёме аппаратуры, поскольку разъём относится к негерметичному исполнению.

2РМ39КУН45Ш2В1 представляет собой функциональное решение для создания плотных, устойчивых и обслуживаемых многоконтактных соединений. Сочетание 45 контактов, углового кабельного ввода и резьбовой фиксации делает его подходящим для оборудования, где важны компактная прокладка жгута, механическая надёжность и чёткая организация электрических цепей.
