Назначение соединителя 2РМ39КУЭ4Ш2В1 «5»

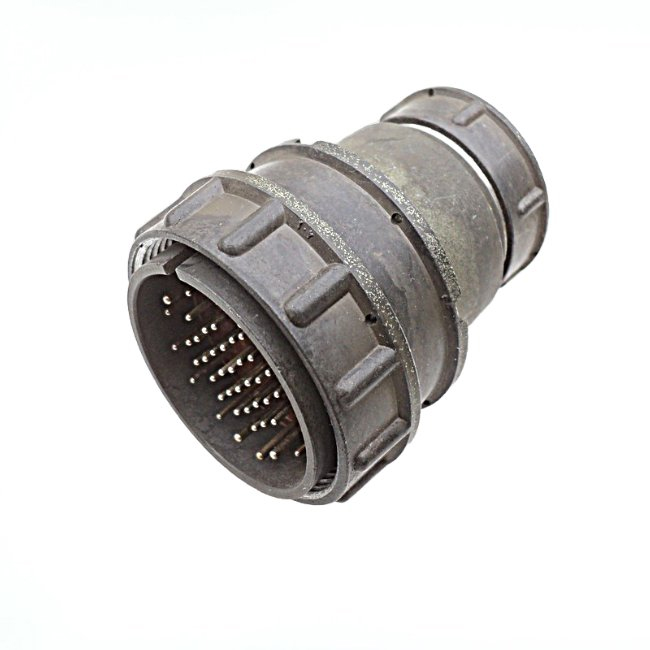

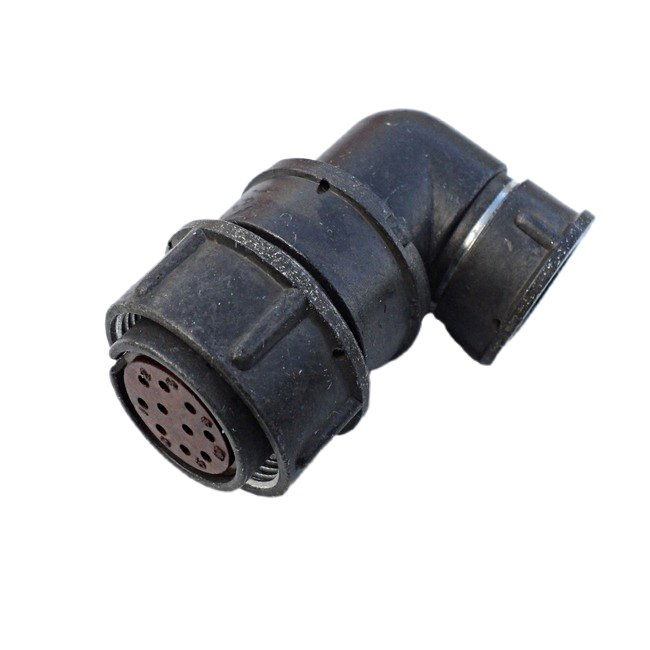

2РМ39КУЭ4Ш2В1 «5» — это цилиндрический низкочастотный негерметичный соединитель блочного типа, выпускаемый в виде кабельной вилки с угловым патрубком и гайкой для экранированного кабеля. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для коммутации электрических цепей внутри блоков аппаратуры и рассчитан на эксплуатацию в составе устройств, где требуется надёжное механическое и электрическое соединение проводников.

Артикул изделия — 948. Изделие относится к категории 2РМ3. Приёмка выполнена по категории «5». Производитель в предоставленных данных не указан.

Подтверждённые технические особенности

Соединитель 2РМ39КУЭ4Ш2В1 «5» обладает следующими характеристиками, подтверждёнными в описании:

• Рабочее напряжение: от 560 до 700 В постоянного или переменного тока.
• Ток на контакт: от 3 до 36 А; для одиночного контакта — до 8 А.
• Сопротивление контактов: не более 2 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура: от минус 60 до плюс 100 (или до плюс 200) °C.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69, для умеренного и холодного климата.
• Количество контактов: 45 штук, с серебряным покрытием.
• Монтаж: обжимка или пайка, внутренний.
• Наработка: не менее 1000 часов.
• Число сочленений-расчленений: до 500.

Устойчивость к внешним воздействиям

Соединитель устойчив к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, к одиночным ударам с ускорением до 5000 метров на секунду в квадрате и к многократным ударам с ускорением до 1000 метров на секунду в квадрате. Изделие также сохраняет работоспособность при воздействии влажного тепла, инея и озона.

Конструкция и применение

Конструктивно соединитель состоит из корпуса, изолятора и контактов с серебряным покрытием. Корпус выполнен в блочном исполнении, что позволяет использовать изделие в составе блочных вилок с кабельными негерметичными розетками. Угловой патрубок и гайка предназначены для подключения экранированного кабеля, что обеспечивает защиту цепи от помех и механическую фиксацию кабеля в месте ввода.

В сочленённом состоянии соединитель обеспечивает пылезащищённость контактов и мест подсоединения проводов. Это делает его пригодным для внутреннего монтажа в аппаратуре, где требуется защита контактных групп от пыли и случайных механических воздействий. Монтаж проводников может выполняться как обжимкой, так и пайкой, что расширяет возможности применения изделия в производственных условиях.

Область применения

1. Электрические цепи постоянного и переменного тока частотой до 3 МГц.
2. Внутренний монтаж блоков радиоэлектронной и электротехнической аппаратуры.
3. Соединение блочных вилок с кабельными негерметичными розетками.
4. Эксплуатация в условиях умеренного и холодного климата при температурах от минус 60 до плюс 100 (или до плюс 200) °C.

Благодаря сочетанию высоких электрических параметров, стойкости к вибрации и ударам, а также широкому температурному диапазону, соединитель 2РМ39КУЭ4Ш2В1 «5» подходит для ответственных узлов коммутации, где требуется длительная и стабильная работа без потери контакта.
