Назначение и область применения

2РМ39КУЭ4Г2В1 «5» — герметичный блочный разъём (соединитель) серии 2РМ39, предназначенный для надёжного электрического соединения в промышленных и специальных системах. Изделие применяется в цепях постоянного и переменного тока с частотой до 3 МГц, а также при внутреннем и наружном монтаже. Разъём востребован в авиации, корабельном оборудовании, гиромоторах, датчиках и другой спецтехнике, где требуется устойчивость к внешним воздействиям и стабильный контакт.

Категория товара — 2РМ3. Артикул — 947. Производитель в предоставленных данных не указан.

Конструктивные особенности и состав

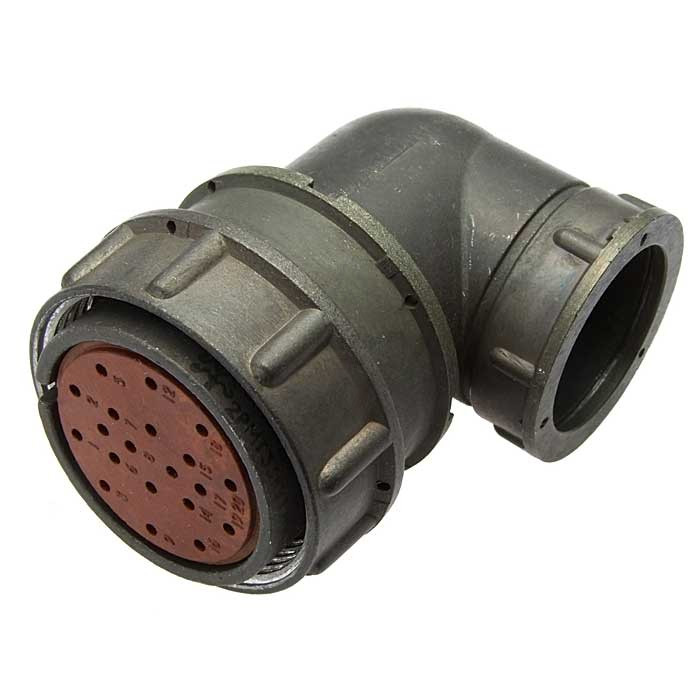

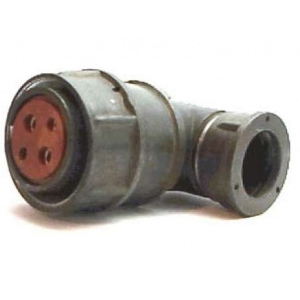

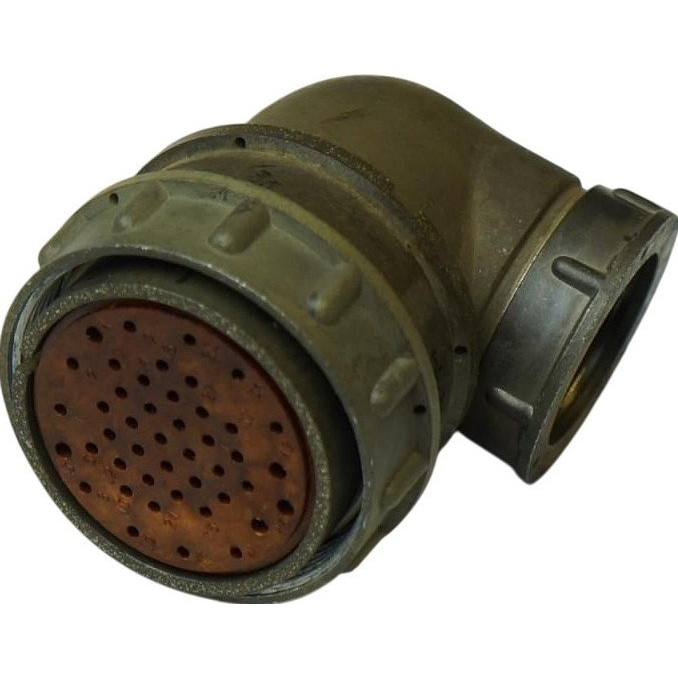

Соединитель выполнен в виде кабельной вилки с угловым патрубком для экранированного кабеля. Конструкция обеспечивает пылезащищённость контактов и мест подсоединения проводов. Сочленение с негерметичными розетками выполняется резьбовой гайкой.

В состав разъёма входят:

• корпус;
• изолятор;
• контакты с золотым или серебряным покрытием для коррозионной стойкости.

Такое исполнение способствует сохранению электрических параметров при воздействии вибраций, ударов и перепадов давления. Разъём относится к герметичным блочным соединителям серии 2РМ39.

Технические характеристики

Рабочее напряжение составляет от 560 до 700 В постоянного или переменного тока. Ток на контакт — от 3 до 36 А в зависимости от диаметра контакта, который может составлять от 1 до 1,5 миллиметра. Сопротивление контактов — до 2–5 мОм, сопротивление изоляции — не менее 1000–5000 МОм. Передаваемый сигнал — до 3 МГц.

Диапазон рабочих температур — от минус 60 до плюс 200 градусов Цельсия; в некоторых модификациях — от минус 40 до плюс 85 градусов Цельсия. Изделие выдерживает вибрации, удары с ускорением до 5000 метров на секунду в квадрате, линейное ускорение до 2000 метров на секунду в квадрате. Рабочее давление — от 10 в минус двенадцатой степени миллиметра ртутного столба до 5 килограмм-сил на квадратный сантиметр.

Приёмка и исполнение

Для данной позиции указана приёмка «5». Это отражено в характеристиках VirtueMart и относится к приёмочному статусу изделия. Другие сведения о сертификатах, гарантии, стране производства и комплектации в предоставленных данных отсутствуют.

Применение и совместимость

Разъём предназначен для эксплуатации в составе промышленных и специальных систем, включая авиационное, корабельное и гироскопическое оборудование, а также датчики. Он обеспечивает соединение в цепях постоянного и переменного тока и может использоваться при внутреннем и наружном монтаже. Совместимость с негерметичными розетками реализуется через резьбовое соединение гайкой.
