Назначение и общая информация

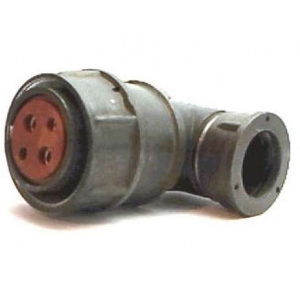

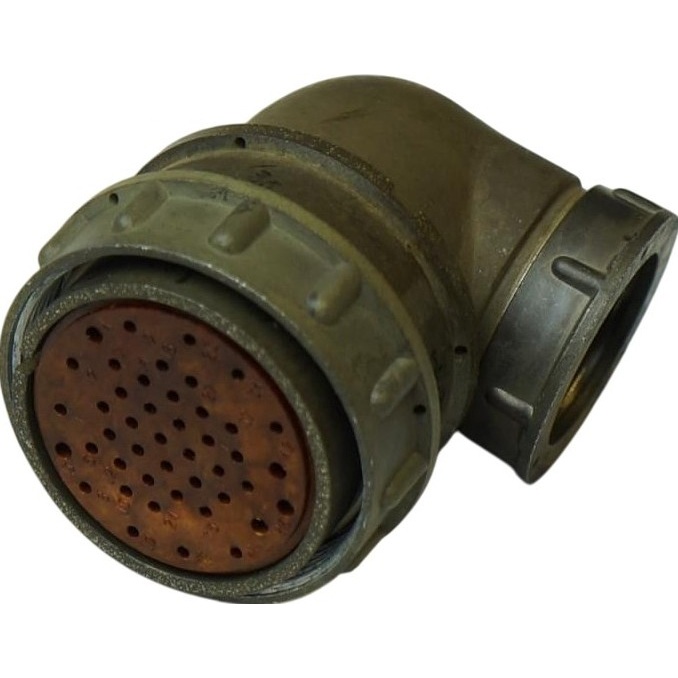

2РМ39КУЭ4Г2В1 «5» (артикул 946) — это кабельная розетка из серии герметичных цилиндрических соединителей 2РМ. Категория товара — 2РМ3. Производитель в предоставленных данных не указан. Изделие предназначено для соединения электрических цепей в промышленных и специальных системах.

Соединитель относится к герметичным цилиндрическим разъёмам и применяется там, где требуется стойкость к внешним воздействиям, вибрациям, ударам, повышенной влажности и пониженному давлению. Для данной позиции указана приемка «5».

Подтверждённые технические характеристики

• Количество контактов — 45.
• Диаметр контактов — 1 мм.
• Токовая нагрузка на одиночный контакт — до 8 А.
• Суммарная токовая нагрузка на весь соединитель — до 167 А.
• Максимальное рабочее напряжение — 560–700 В в зависимости от типа контактов.
• Сопротивление изоляции — не менее 1000 МОм.
• Сопротивление контактов — до 5 мОм.
• Емкость между контактами — не более 6 пФ.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях и сохраняет характеристики при воздействии ряда климатических и механических факторов.

• Диапазон рабочих температур — от минус 60 до плюс 100 °C.
• Кратковременное воздействие температуры — до плюс 150 °C.
• Ресурс сочленения и расчленения — 500 циклов.
• Устойчивость к вибрациям — до 5000 Гц.
• Устойчивость к ударам — до 5000 метров на секунду в квадрате.
• Стойкость к повышенной влажности, пониженному давлению (до 10 в минус двенадцатой степени Па) и климатическим факторам умеренного и холодного климата (УХЛ).

Конструктивные особенности

Корпус выполнен из карболита. Монтаж возможен пайкой или обжимом. Сочленение резьбовое одношпоночное, предусмотрена возможность экранирования кабеля. Покрытие контактов — золото или серебро, что обеспечивает низкое сопротивление и нормируемую емкость между контактами.

Такое исполнение позволяет использовать розетку в составе кабельных сборок и соединительных узлов, где важны герметичность, механическая фиксация и стабильные электрические параметры.

Применение

2РМ39КУЭ4Г2В1 «5» применяется в промышленных и специальных системах для соединения электрических цепей. Благодаря большому числу контактов, высокой суммарной токовой нагрузке и стойкости к вибрациям, ударам, влажности и пониженному давлению изделие подходит для ответственных узлов, работающих в условиях умеренного и холодного климата.

Соединитель может использоваться в составе кабельных линий, приборных и распределительных сборок, а также в оборудовании, где требуется герметичное цилиндрическое сочленение с резьбовым одношпоночным креплением и возможностью экранирования кабеля.

Приемка и идентификация

Для товара указана приемка «5». Идентификация позиции выполняется по названию 2РМ39КУЭ4Г2В1 «5» и артикулу 946. Категория — 2РМ3. Производитель в предоставленных данных не указан.
