Назначение и область применения

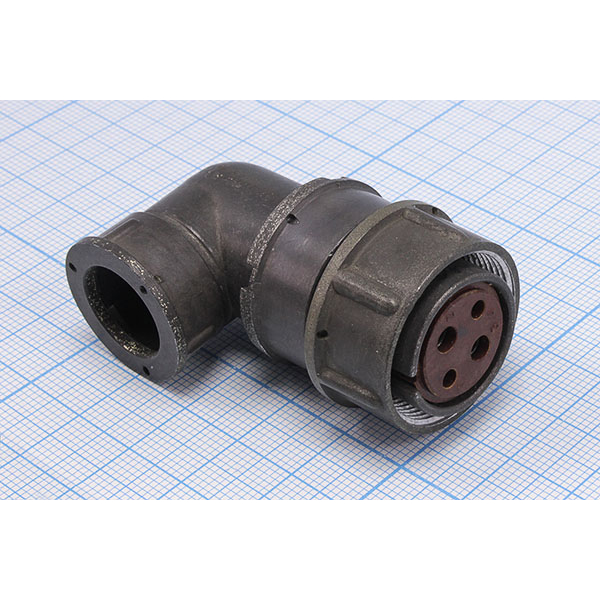

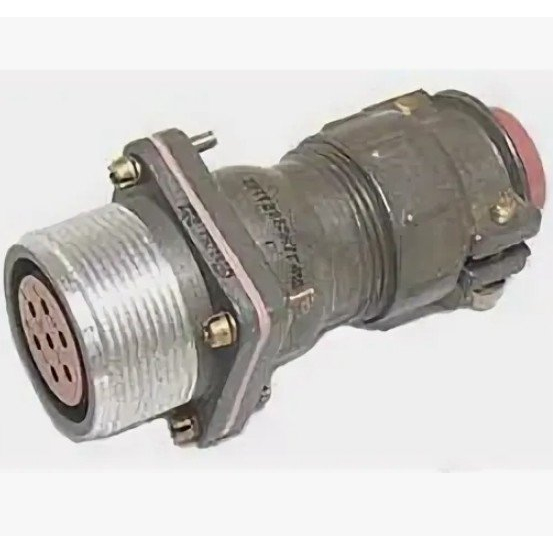

2РМ39КУЭ4Г2В «5» — цилиндрический низкочастотный разъём серии 2РМ. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие представляет собой кабельную розетку с угловым патрубком и гайкой для экранированного кабеля. Диаметр посадочного отверстия составляет 39 мм. Контакты имеют диаметр 1 мм. В аналогичных моделях серии 2РМ возможны конфигурации с 40 контактами диаметром 1 мм и 5 контактами диаметром 1,5 мм.

Разъём относится к категории 2РМ3. Артикул изделия — 944. Производитель в предоставленных данных не указан.

Технические характеристики

• Максимальное рабочее напряжение: 560–700 В.
• Токовая нагрузка на контакт: до 7–8 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Ресурс по сочленениям-расчленениям: 500 циклов.
• Наработка: от 5000 часов.

Приведённые значения относятся к серии 2РМ и рассматриваемому исполнению в соответствии с имеющимися данными.

Условия эксплуатации

• Интервал рабочих температур: от минус 60 до плюс 100 °C.
• Кратковременное воздействие температуры: до плюс 150 °C.
• Вибрация: до 5000 Гц.
• Удары: до 5000 метров на секунду в квадрате.
• Пониженное давление: до 133 Па.
• Повышенное давление: до 506 кПа.
• Влажность: 98% при плюс 25 °C.
• Климатическое исполнение: УХЛ или В для умеренного и холодного климата.

Разъём рассчитан на эксплуатацию в указанных условиях, что соответствует его применению в промышленных и специальных электрических системах.

Конструкция и применение

Корпус разъёма изготовлен из алюминиевого сплава или карболита. Контакты выполнены из латуни с серебряным покрытием. Предусмотрены резьбовая фиксация и одношпоночная поляризация. Монтаж объёмный с пайкой. Изделие негерметичное. Разъём применяется в промышленных и специальных электрических системах для надёжного соединения.

Приемка: «5». Артикул 944 и категория 2РМ3 позволяют однозначно идентифицировать изделие в каталоге. Производитель не указан.
