Назначение и общее описание

Соединители 2РМ39КУЭ45Ш2В1 — это электрические разъёмы серии 2РМ, предназначенные для использования в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие относится к классу низкочастотных цилиндрических негерметичных соединителей и применяется для коммутации электрических цепей в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Конструктивно соединитель состоит из двух частей — вилки и розетки, что обеспечивает разъёмное соединение кабельных линий и блоков аппаратуры. Серия 2РМ объединяет различные типы разъёмов, рассчитанных на эксплуатацию в составе радиоэлектронных устройств, и широко применяется в промышленной, измерительной и специальной технике.

Подтверждённые технические особенности

Ниже перечислены характеристики, подтверждённые данными каталога и технических условий на изделие.

• Тип соединителя: низкочастотный цилиндрический негерметичный.

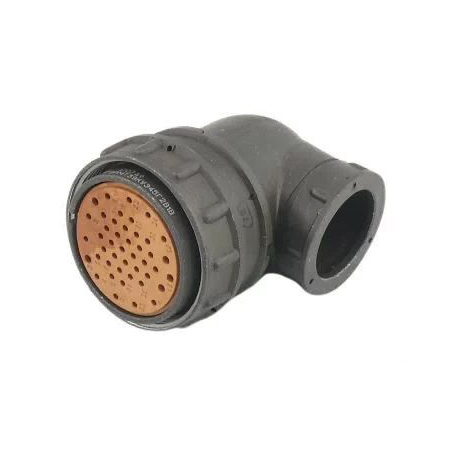

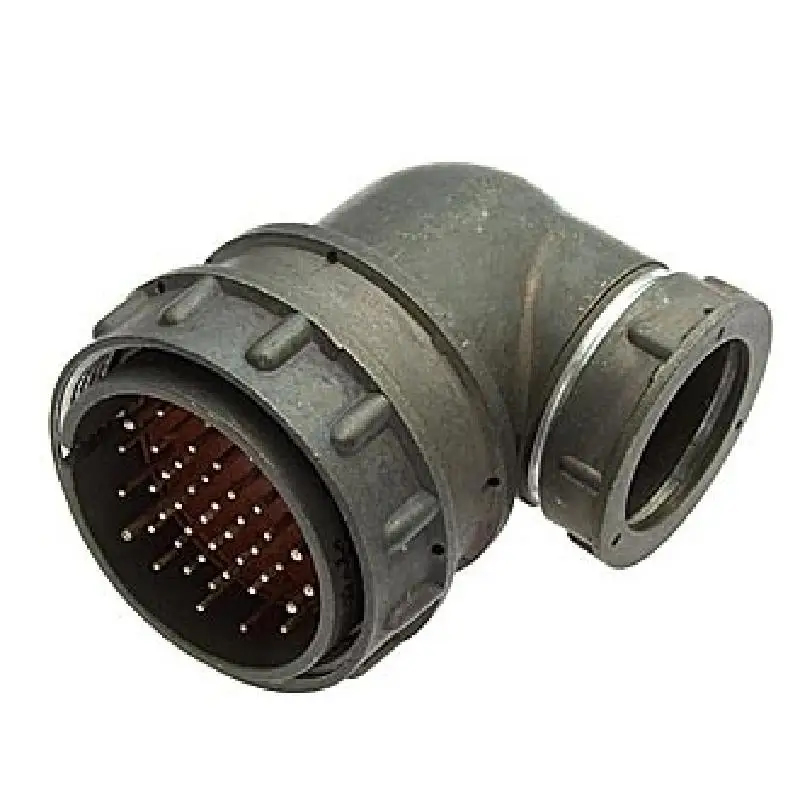

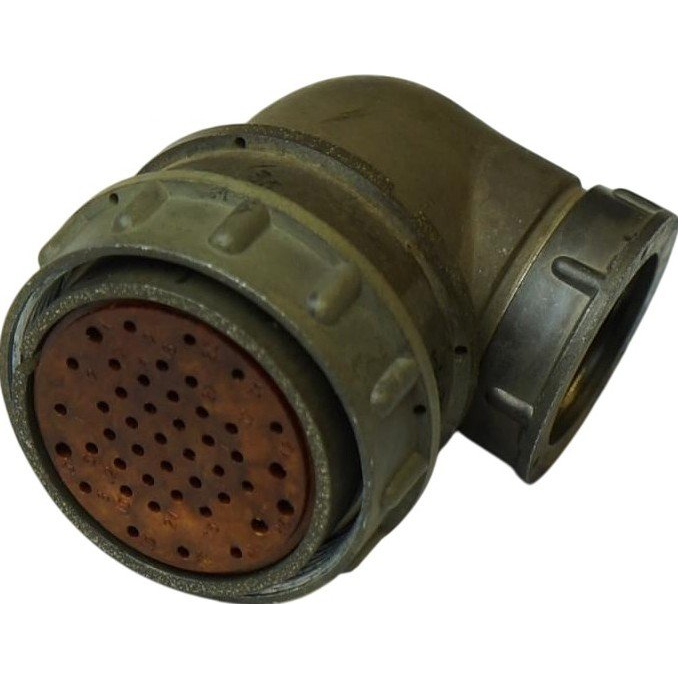

• Корпус: кабельный с угловым патрубком.
• Количество контактов: 45.
• Покрытие контактов: серебро.
• Сочетание контактов: диаметр 1 мм и 1,5 мм.
• Токовая нагрузка: до 4 А для контактов диаметром 1 мм и до 8 А для контактов диаметром 1,5 мм.
• Максимальная суммарная нагрузка: до 167 А.
• Теплостойкость: до плюс 100 градусов Цельсия.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Гарантийная наработка: 1000 часов во всех режимах и 100000 часов в облегчённом режиме.
• Гарантийный срок хранения: 15 лет.
• Условия эксплуатации: температура от минус 60 до плюс 100 градусов Цельсия, повышенная влажность и вибрация.

Применение и условия эксплуатации

Соединители 2РМ39КУЭ45Ш2В1 применяются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Благодаря кабельному корпусу с угловым патрубком и гайке патрубка изделие подходит для монтажа с экранированными кабелями, что важно при работе в условиях воздействия электромагнитных помех.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 допускает эксплуатацию при температуре от минус 60 до плюс 100 градусов Цельсия, а также при повышенной влажности и вибрационных нагрузках. Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях прямого воздействия воды или повышенного давления, однако он устойчив к типовым климатическим факторам в закрытых и защищённых объёмах аппаратуры.

Особенности подключения и монтажа

Резьбовое сочленение обеспечивает надёжную фиксацию вилки и розетки и предотвращает самопроизвольное разъединение под воздействием вибрации. Одношпоночная поляризация корпусов исключает неправильное взаимное ориентирование частей соединителя и гарантирует правильное подключение контактов.

1. Установите вилку и розетку в соответствии с одношпоночной поляризацией корпусов.
2. Совместите контакты и заверните накидную гайку до упора для получения резьбового сочленения.
3. При монтаже экранированного кабеля используйте гайку патрубка для закрепления экрана.
4. Убедитесь, что суммарный ток через соединитель не превышает 167 А, а нагрузка на отдельные контакты соответствует значениям 4 А и 8 А в зависимости от диаметра контакта.

Контакты и электрические параметры

В соединителе реализовано сочетание контактов двух диаметров — 1 мм и 1,5 мм, что позволяет распределять нагрузку между цепями различной мощности. Контакты с диаметром 1 мм выдерживают ток до 4 А, а контакты с диаметром 1,5 мм — до 8 А. Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильность электрического соединения при длительной эксплуатации.

Максимальная суммарная токовая нагрузка на соединитель составляет до 167 А. При проектировании цепей следует учитывать этот предел, а также рабочее напряжение до 700 В и частотный диапазон до 3 МГц.

Гарантийные показатели

Гарантийная наработка изделия составляет 1000 часов во всех режимах и 100000 часов в облегчённом режиме. Гарантийный срок хранения — 15 лет. Эти показатели подтверждают расчётный ресурс соединителя при соблюдении условий эксплуатации и хранения, установленных техническими условиями.
