Назначение соединителя 2РМ39КУЭ45Ш2В1

Соединитель 2РМ39КУЭ45Ш2В1 — это цилиндрический низкочастотный негерметичный разъём, предназначенный для объёмного монтажа и применяемый в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Изделие относится к категории кабельных соединителей серии 2РМ и служит для электрического соединения цепей при помощи резьбовой фиксации сочленённого положения, что обеспечивает надёжный механический контакт и защиту от самопроизвольного разъединения под воздействием вибрации.

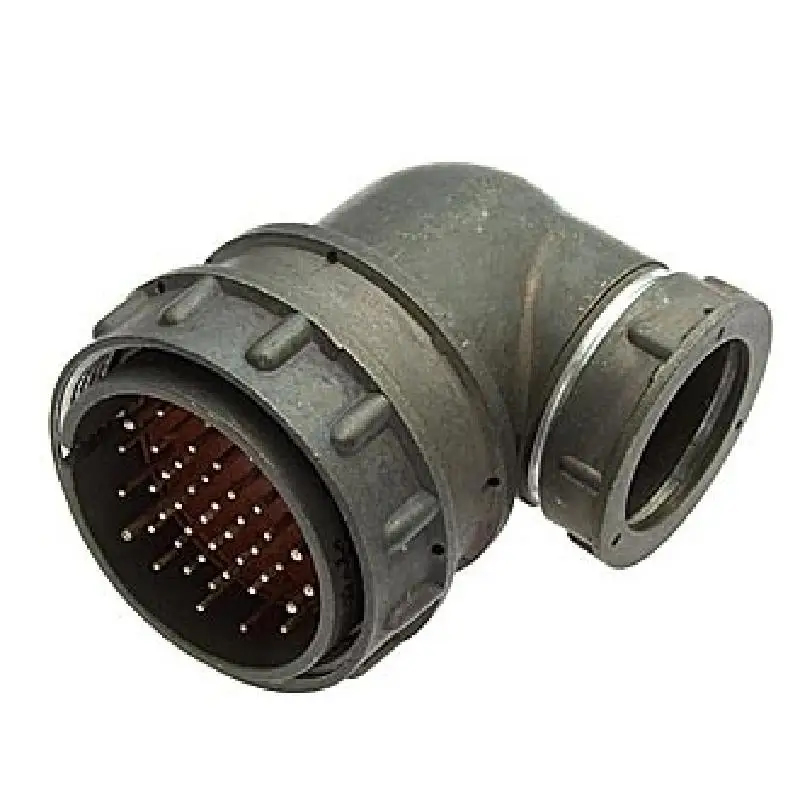

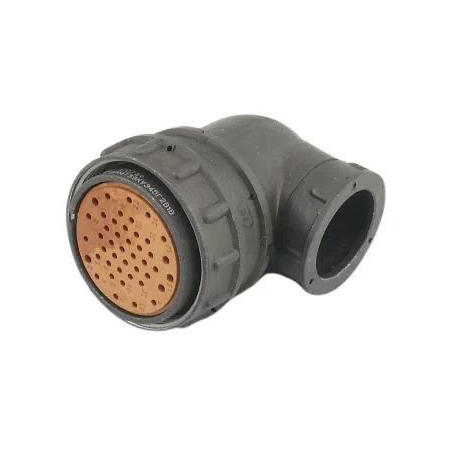

Данная модель представляет собой вилку кабельного исполнения с угловым патрубком, предназначенным для подключения экранированного кабеля. Такое исполнение удобно при прокладке кабельных линий в стеснённых условиях, когда требуется изменить направление жгута непосредственно у точки подключения.

Подтверждённые технические особенности

Конструкция и параметры соединителя определяются следующей совокупностью признаков, закодированных в его обозначении:

• Тип соединителя — негерметичный.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса — 39.
• Вид корпуса — кабельный (К).
• Патрубок — угловой (У).
• Гайка патрубка — для экранированного кабеля (Э).
• Количество контактов — 45.
• Часть соединителя — вилка (Ш).
• Сочетание контактов — контакты диаметром 1 мм и 1,5 мм.
• Покрытие контактов — серебро (В).
• Максимальное рабочее напряжение — до 700 В.
• Токовая нагрузка на одиночный контакт — до 4 А для контактов диаметром 1 мм и до 8 А для контактов диаметром 1,5 мм.
• Максимальная суммарная нагрузка — до 167 А.
• Теплостойкость — до 100 градусов Цельсия.
• Сочленение — резьбовое.
• Поляризация корпусов — одношпоночная.

Электрическая прочность изоляции определяется значением максимального рабочего напряжения. Серебряное покрытие контактных элементов обеспечивает стабильное переходное сопротивление и сохраняет рабочие свойства при длительной эксплуатации.

Условия эксплуатации

Соединитель рассчитан на работу в диапазоне температур окружающей среды от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию повышенной влажности и вибрационных нагрузок, что подтверждается его назначением для аппаратуры специального и общего применения. Климатическое исполнение УХЛ2.1 предполагает эксплуатацию в условиях умеренного и холодного климата при размещении внутри помещений, под навесом или в неотапливаемых хранилищах.

Область применения

Соединители серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры. Они могут быть как блочными (приборными), так и кабельными, с различными типами патрубков. Модель 2РМ39КУЭ45Ш2В1 применяется как кабельная вилка в составе жгутов и кабельных сборок, где требуется подключение экранированного кабеля с угловым выводом и передача до 45 сигнальных или силовых цепей одновременно.

Благодаря сочетанию контактов двух диаметров изделие позволяет коммутировать как слаботочные сигнальные цепи, так и цепи с повышенной токовой нагрузкой в пределах одного разъёма. Это делает его удобным решением для аппаратуры, в которой необходимо объединить разнородные линии в едином соединителе.

Комплектация и совместимость

Сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют. Ответная часть для данного соединителя подбирается исходя из типа сочленения, условного размера корпуса 39, одношпоночной поляризации и числа контактов 45 с соответствующим сочетанием диаметров.
