Назначение соединителя 2РМ39КУЭ45Г2В1

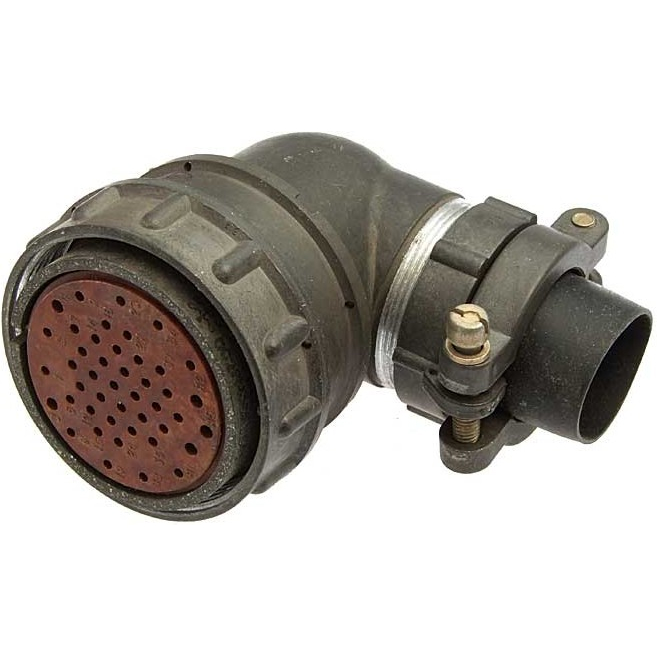

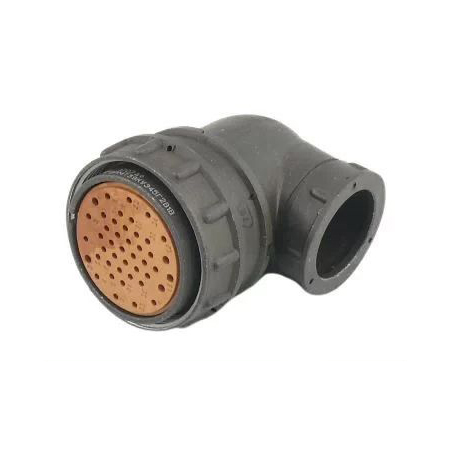

Соединитель 2РМ39КУЭ45Г2В1 представляет собой кабельную розетку типа 2РМ, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, а также в различных электрических цепях, где требуется внутренний объемный монтаж с использованием экранированного кабеля.

Розетка оснащена угловым патрубком и гайкой для экранированного кабеля, что позволяет организовать надежное подключение с защитой от внешних электромагнитных помех. Конструкция корпуса кабельного типа рассчитана на эксплуатацию в широком диапазоне климатических условий.

Конструктивные и технические особенности

Расшифровка обозначения модели отражает ключевые параметры изделия. Тип соединителя — 2РМ, условный размер корпуса — 39, вид корпуса — кабельный (К), вид патрубка — угловой (У), вид гайки патрубка — для экранированного кабеля (Э). Часть соединителя — розетка (Г), количество контактов — 45, покрытие контактов — серебряное (В).

Розетка имеет резьбовое соединение и одношпоночную поляризацию корпуса, что обеспечивает надежное и безопасное подключение, исключая неправильную стыковку. Сочетание контактов включает диаметры 1,0 мм и 1,5 мм.

Основные характеристики

• Тип соединителя: 2РМ
• Условный размер корпуса: 39
• Вид корпуса: кабельный (К)
• Вид патрубка: угловой (У)
• Вид гайки патрубка: для экранированного кабеля (Э)
• Количество контактов: 45
• Часть соединителя: розетка (Г)
• Сочетание контактов: диаметр 1,0 мм и 1,5 мм
• Покрытие контактов: серебро (В)
• Теплостойкость: до +100°C

Электрические параметры

• Максимальное рабочее напряжение: до 700 В
• Токовая нагрузка на контакт диаметром 1,0 мм: от 5 до 8 А
• Токовая нагрузка на контакт диаметром 1,5 мм: от 7 до 15 А
• Сопротивление электрического контакта диаметром 1,0 мм: не более 5,0 мОм
• Сопротивление электрического контакта диаметром 1,5 мм: не более 2,5 мОм
• Сопротивление изоляции: не менее 1000 МОм

Условия эксплуатации и надежность

Рабочая температура соединителя составляет от -60°C до +100°C. Смена температур выдерживается в диапазоне от -60°C до +150°C. Минимальная наработка составляет 5000 часов, максимальное количество сочленений-расчленений — 500 раз, минимальный срок сохраняемости — 15 лет.

Благодаря указанным параметрам розетка 2РМ39КУЭ45Г2В1 подходит для внутреннего монтажа в различных климатических условиях и обеспечивает стабильную работу в составе ответственных электротехнических и радиотехнических систем.

Применение

Соединитель используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение — внутренний объемный монтаж в радиоэлектронной и радиотехнической аппаратуре. Угловой патрубок и гайка для экранированного кабеля делают изделие удобным для компоновки в ограниченном пространстве с обеспечением экранирования линий связи.

Розетка может применяться в составе кабельных сборок, соединительных шлейфов и устройств, где требуется надежная коммутация цепей управления, сигнализации и питания с числом контактов до 45 и комбинированным сочетанием контактов разных диаметров.
