Назначение соединителя 2РМ39КПН4Ш2В1 «5»

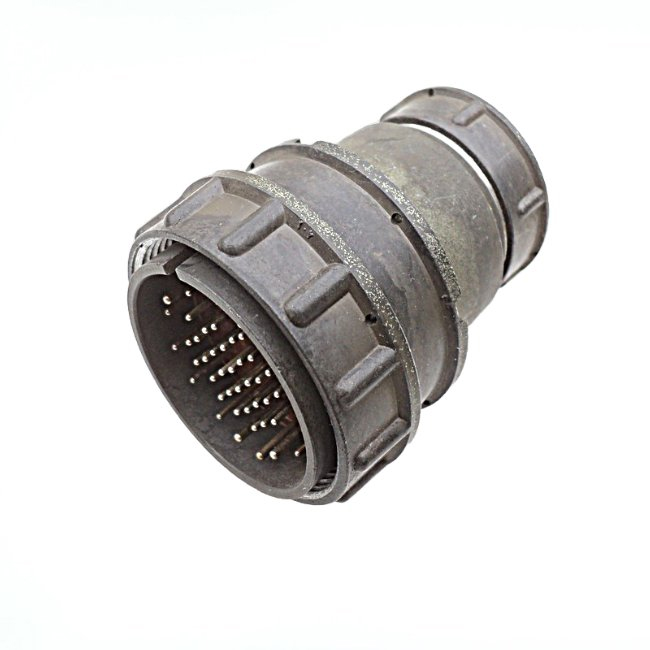

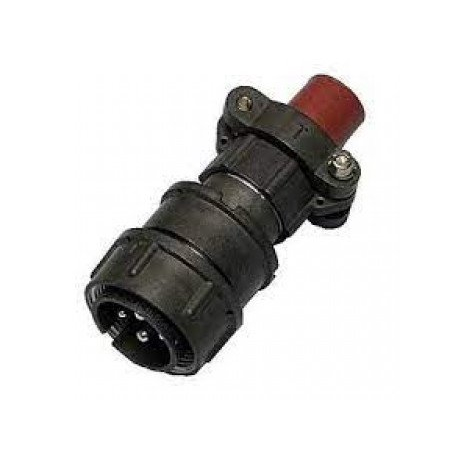

2РМ39КПН4Ш2В1 «5» — кабельная вилка из серии низкочастотных цилиндрических негерметичных соединителей 2РМ с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется в составе кабельных сборок, где требуется надёжное разъёмное соединение с большим числом контактов и высокой токовой нагрузкой.

Индекс «5» в обозначении соответствует приёмке по пятой категории, что подтверждает соответствие изделия установленным требованиям приёмки. Соединитель относится к категории 2РМ3 и рассчитан на эксплуатацию в умеренном и холодном климате.

Конструкция и монтаж

Вилка оснащена прямым патрубком с гайкой, предназначенным для неэкранированного кабеля. Контакты имеют серебряное покрытие (обозначение Ш2), что обеспечивает стабильное переходное сопротивление и стойкость к окислению. Исполнение В1 определяет теплостойкость изделия до плюс 100 градусов Цельсия.

Монтаж соединителя — объёмный, внутренний, выполняется пайкой. Такое решение позволяет использовать вилку в составе жгутов и кабельных сборок, где важны компактность и механическая прочность соединения.

Технические характеристики

• Число контактов — 45, комбинация диаметров 1 мм и 1,5 мм.
• Токовая нагрузка на одиночный контакт — до 8 А для контактов диаметром 1,5 мм и до 4 А для контактов диаметром 1 мм.
• Максимальная суммарная токовая нагрузка — 167 А.
• Максимальное рабочее напряжение — от 560 до 700 В в зависимости от типа контактов.
• Сопротивление контактов — не более 5 мОм для диаметра 1 мм и не более 2,5 мОм для диаметра 1,5 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс — 500 сочленений и расчленений.
• Наработка — не менее 5000 часов.

Условия эксплуатации

Климатическое исполнение УХЛ2.1 допускает работу изделия в условиях умеренного и холодного климата. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.

Соединитель устойчив к воздействию вибрации с ускорением до 1000 метров на секунду в квадрате и ударов с ускорением до 5000 метров на секунду в квадрате. Изделие сохраняет работоспособность при повышенном давлении до 506 килопаскалей.

Область применения

Благодаря большому числу контактов, широкому диапазону рабочих напряжений и высокой суммарной токовой нагрузке вилка 2РМ39КПН4Ш2В1 «5» востребована в промышленном оборудовании, приборах и системах, где требуется передача сигналов и питания по одному разъёму. Негерметичное исполнение и объёмный монтаж пайкой делают её пригодной для стационарных и подвижных установок, работающих в тяжёлых климатических условиях.

Приёмка «5» подтверждает, что изделие прошло установленный контроль и может применяться в ответственных узлах, где предъявляются повышенные требования к надёжности электрических соединений.
