Назначение разъёма 2РМ39КПН4Ш2В1

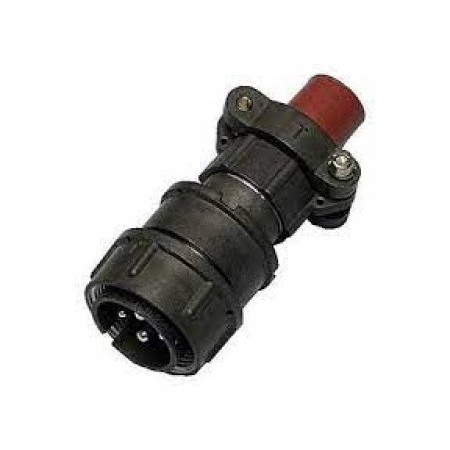

Разъём 2РМ39КПН4Ш2В1 «5» производства завода «Элекон» относится к серии цилиндрических электро-механических соединителей типа 2РМ и 2РМТ. Основное назначение изделия — стыковка кабелей и приборов в электротехнических и промышленных устройствах, где требуется надёжное механическое крепление и стабильный электрический контакт между проводниками.

Разъёмы этой серии применяются в приборных и кабельных исполнениях и могут выпускаться как в виде вилки, так и в виде розетки. Конкретное исполнение определяется полным обозначением изделия, поэтому при подборе аналога или ответной части необходимо сверяться с чертежом или техническими условиями на изделие.

Конструктивные особенности

Корпус разъёма выполняется металлическим и оснащается одно- или многолапчатой поляризацией, которая исключает неправильное сочленение ответных частей. Соединение осуществляется посредством резьбы, что обеспечивает плотный и виброустойчивый контакт.

Конструкция предусматривает монтаж как экранированными, так и неэкранированными кабелями. Это отражается на форме патрубка и концевой гайки: для экранированного кабеля применяется специальный патрубок, обеспечивающий электрическую связь экрана с корпусом разъёма.

Контактные покрытия выполняются серебром или золотом, что необходимо для поддержания стабильного переходного сопротивления в течение всего срока службы. Буква «5» в обозначении указывает на вид приёмки — технологический вариант или исполнение по соответствующим техническим условиям, а не на ценовую категорию изделия.

Технические параметры серии 2РМТ39

• Типичный диапазон рабочего тока на контакт — от нескольких ампер до десятков ампер.
• Максимальное рабочее напряжение может достигать порядка 700 В переменного или постоянного тока.
• Количество контактов в серии 2РМТ39 бывает разным, в том числе 4, 7, 8, 10 и более; точное число для конкретного обозначения уточняется по чертежу или техническим условиям.
• Разъёмы изготавливаются во всеклиматическом исполнении.
• Ресурс сочленения рассчитан на многократное соединение — до нескольких сотен циклов.
• Работоспособность сохраняется в широком диапазоне температур, например от минус 60 °C до плюс 100 °C.

Применение

Разъёмы серии 2РМ и 2РМТ находят применение в приборостроении, промышленной автоматике, электротехнических установках и кабельных сборках, где требуется герметичное и надёжное соединение проводников. Благодаря всеклиматическому исполнению и широкому температурному диапазону они пригодны для эксплуатации в сложных условиях окружающей среды.

Производитель «Элекон» — казанское предприятие, которое давно выпускает разъёмы серии 2РМ и 2РМТ по отечественным техническим условиям. Изделия этой серии часто совпадают по габаритам и посадочным размерам с зарубежными стандартами, что облегчает замену импортных соединителей при ремонте и модернизации оборудования.

Для точного описания типовой схемы включения и области применения конкретной модификации необходимо располагать расшифровкой маркировки: тип исполнения (вилка или розетка), количество контактов, наличие патрубка, а также прямой или угловой вариант корпуса. Эти сведения обычно приводятся в чертеже или технических условиях на изделие.
