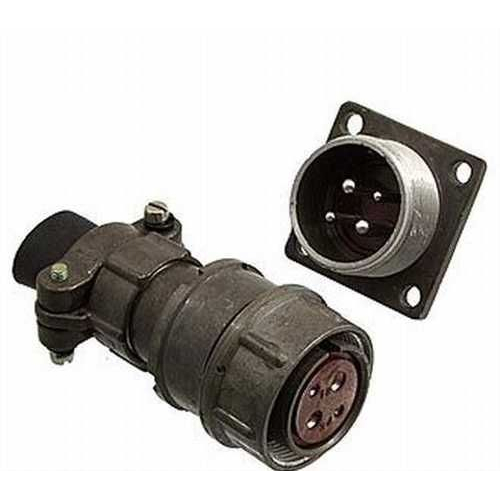

2РМ39КПН4Г2В1

Цена:

800 ₽

Технические характеристики

2РМ39КПН4Г2В1 — это цилиндрический низкочастотный электрический разъём (розетка) серии 2РМ, предназначенный для соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он имеет резьбовую фиксацию, всеклиматическое исполнение В2.1 и применяется в условиях повышенных механических и климатических нагрузок, включая авиацию и военную технику.

2РМ — тип соединителя (цилиндрический, негерметичный).
39 — типоразмер корпуса.
К — кабельный корпус.
ПН — прямой патрубок с гайкой для неэкранированного кабеля.
4 — 45 контактов (комбинация диаметров 1 мм и 1,5 мм).
Г — розетка.
2 — сочетание контактов диаметром 1 мм и 1,5 мм.
В — покрытие контактов серебром.
1 — теплостойкость до +100°C.

Токовая нагрузка на контакт составляет 4 А (диаметр 1 мм) и 8 А (диаметр 1,5 мм), суммарно на соединитель — до 167 А. Максимальное рабочее напряжение достигает 560–700 В, сопротивление контактов — не более 2,5–5 мОм, изоляции — не менее 5000 МОм.

Соединитель выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с², многократные удары до 1000 м/с², одиночные — до 5000 м/с², линейное ускорение — 2000 м/с², акустический шум до 170 дБ. Рабочая температура от -60°C до +100°C, смена температур до +180°C/-60°C, давление от 133,32·10^{-12} Па до 506 кПа.

Описание

Назначение

2РМ39КПН4Г2В1 — цилиндрический низкочастотный электрический разъём (розетка) серии 2РМ. Он предназначен для соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Конструкция имеет резьбовую фиксацию, что обеспечивает надёжное механическое удержание сочленённых частей при воздействии вибрации и ударов.

Изделие относится к категории 2РМ3, артикул — 919. Производитель в предоставленных данных не указан. Исполнение В2.1 соответствует всеклиматическому применению, поэтому разъём может эксплуатироваться в условиях повышенных механических и климатических нагрузок, включая авиационную и военную технику.

Подтверждённые особенности

Маркировка 2РМ39КПН4Г2В1 содержит сведения о типе, типоразмере, конструкции корпуса, виде контактов и покрытии. Ниже приведена расшифровка обозначения.

2РМ — тип соединителя: цилиндрический, негерметичный.
39 — типоразмер корпуса.
К — кабельный корпус.
ПН — прямой патрубок с гайкой для неэкранированного кабеля.
4 — 45 контактов, комбинация диаметров 1 мм и 1,5 мм.
Г — розетка.
2 — сочетание контактов диаметром 1 мм и 1,5 мм.
В — покрытие контактов серебром.
1 — теплостойкость до +100 °C.

Таким образом, это кабельная розетка с резьбовым соединением, рассчитанная на неэкранированный кабель и оснащённая контактами двух диаметров с серебряным покрытием. Все перечисленные признаки подтверждены описанием товара.

Электрические параметры

Токовая нагрузка на контакт: 4 А при диаметре 1 мм и 8 А при диаметре 1,5 мм.
Суммарная токовая нагрузка на соединитель: до 167 А.
Максимальное рабочее напряжение: 560–700 В.
Сопротивление контактов: не более 2,5–5 мОм.
Сопротивление изоляции: не менее 5000 МОм.

Указанные параметры определяют область применения разъёма: он подходит для цепей питания и сигнальных цепей в аппаратуре, где требуется коммутация нескольких десятков проводников при умеренных токах и напряжениях.

Механические и климатические параметры

Разъём выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с², многократные удары с ускорением до 1000 м/с², одиночные удары с ускорением до 5000 м/с², линейное ускорение до 2000 м/с² и акустический шум до 170 дБ.

Рабочая температура составляет от -60 °C до +100 °C. Допускается смена температур до +180 °C и -60 °C. Рабочее давление — от 133,32 умножить на 10 в минус двенадцатой степени Па до 506 кПа. Такие характеристики подтверждают пригодность изделия для жёстких условий эксплуатации.

Применение

2РМ39КПН4Г2В1 применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Благодаря всеклиматическому исполнению В2.1, резьбовой фиксации и стойкости к вибрации, ударам, линейным ускорениям, акустическому шуму и широкому диапазону температур, разъём может использоваться в авиации и военной технике.

Кабельное исполнение с прямым патрубком и гайкой ПН предназначено для неэкранированного кабеля. Розетка Г с 45 контактами подходит для соединения жгутов и кабельных линий внутри блоков, пультов и других устройств, где требуется компактное цилиндрическое сочленение с надёжной фиксацией.

Изделие относится к категории 2РМ3 и имеет артикул 919. При подборе аналогов и ответных частей следует учитывать тип соединителя, типоразмер корпуса, число и диаметры контактов, а также покрытие контактов и теплостойкость, указанные в маркировке.
