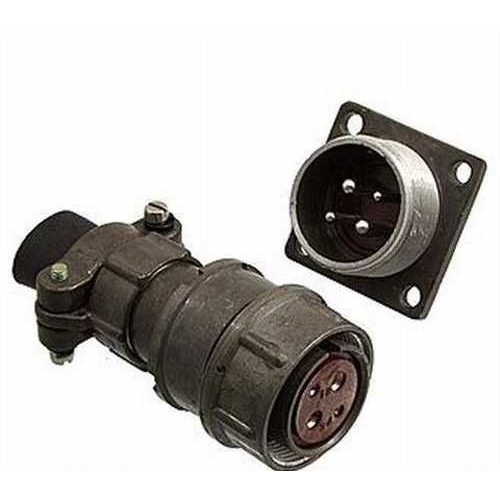

Назначение разъёма 2РМ39КПН4Г2А1В «5»

2РМ39КПН4Г2А1В «5» — цилиндрический низкочастотный электрический разъём серии 2РМ, предназначенный для создания надёжных механических и электрических соединений в цепях постоянного и переменного тока. Изделие применяется в составе кабельных сборок, где требуется быстрое сочленение и расчленение при сохранении стабильного контакта под воздействием внешних нагрузок.

Разъём относится к кабельным розеткам с корпусом, рассчитанным на монтаж методом пайки или обжима. Такое исполнение позволяет использовать его как в промышленной аппаратуре, так и в специальных системах, где предъявляются повышенные требования к виброустойчивости, ударостойкости и работе при пониженном давлении.

Технические характеристики

Основные параметры разъёма подтверждены для серии 2РМ и конкретного типоразмера с посадочным диаметром 39 мм. Контакты выполнены диаметром 1 мм; в обозначении заложено 4 контакта, при этом сама серия поддерживает компоновки вплоть до 45 контактов. Это делает линейку 2РМ гибкой для построения жгутов различной сложности.

• Максимальное рабочее напряжение: до 560 В.
• Ток на один контакт: до 7–8 А.
• Суммарная нагрузка при полной комплектации: около 167 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Сопротивление контактов: до 5 МОм.
• Ресурс: 500 сочленений и расчленений.
• Наработка: 5000 часов.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия, кратковременно допускается нагрев до плюс 150 градусов Цельсия.
• Рабочая частота цепей: до 3 МГц.

Покрытие контактов — золото или серебро, что обеспечивает низкое переходное сопротивление и стабильность соединения на протяжении всего срока службы. Такое исполнение особенно важно для слаботочных цепей управления и сигнальных линий, где недопустимы потери и нестабильность контакта.

Устойчивость к внешним воздействиям

Разъём соответствует климатическому исполнению УХЛ либо В (всеклиматическое). Это означает пригодность к эксплуатации как в умеренном и холодном климате, так и в более широком диапазоне условий при исполнении В. Конструкция выдерживает следующие нагрузки:

• вибрация с ускорением до 490 метров на секунду в квадрате в диапазоне от 1 до 5000 герц;
• удары с ускорением до 5000 метров на секунду в квадрате;
• пониженное атмосферное давление до 133 паскалей.

Дополнительно изделие защищено от воздействия повышенной влажности, озона и механических нагрузок. Совокупность этих свойств позволяет применять разъём в аппаратуре, работающей в жёстких условиях, включая подвижные объекты и герметизированные отсеки.

Применение и приёмочные данные

Разъём 2РМ39КПН4Г2А1В «5» используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Типовые области применения — промышленное оборудование, системы управления, измерительная и специальная аппаратура, эксплуатируемая в умеренном и холодном климате.

Изделие имеет приёмку «5», что подтверждает его соответствие установленным требованиям для ответственных применений. Категория поставки — 2РМ3. Артикул товара — 918. Производитель в предоставленных данных не указан.

При монтаже следует учитывать способ присоединения проводников — пайку или обжим — и обеспечивать соосность соединяемых частей во избежание преждевременного износа контактов и снижения ресурса сочленений. Соблюдение этих условий позволяет полностью реализовать заявленные характеристики по числу циклов коммутации и наработке.
