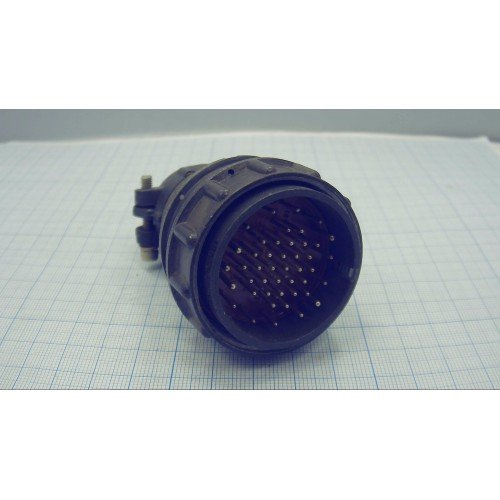

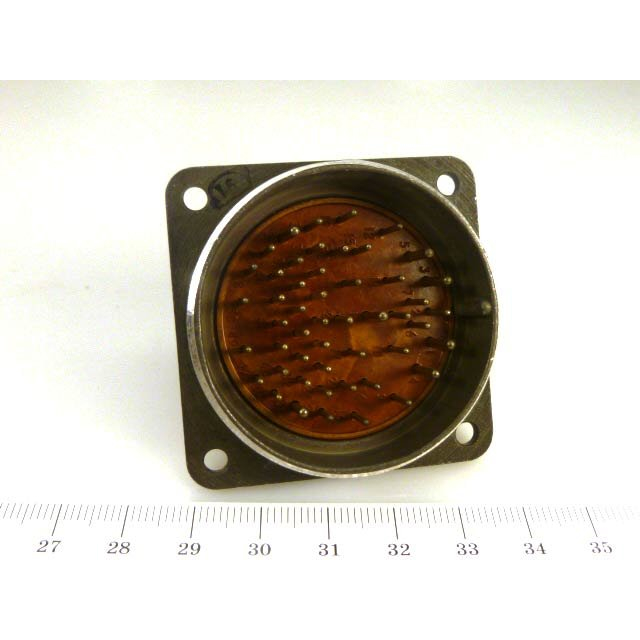

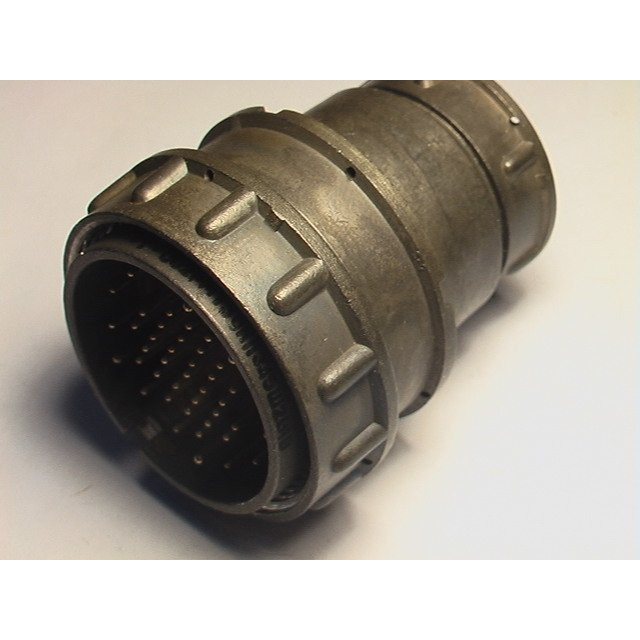

Соединитель 2РМ39КПН45Ш2В1 представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для объемного монтажа с резьбовой фиксацией сочлененного положения. Он используется в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Состав : вилка и розетка.

• Вид корпуса : Кабельный или блочный (приборный).

• Исполнение монтажной части : Прямой патрубок.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 45.

• Покрытие контактов : Серебро.

• Способ монтажа : Обжимка или пайка.

• Рабочая температура : От -60 до +100°C.

Применение:

Соединители этого типа используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего монтажа и могут работать с неэкранированными кабелями.

Технические условия:

Соединители соответствуют техническим условиям приёмки «1» АШДК.434410.062ТУ, «5» ГЕ0.364.126ТУ и «9» ГЕ0.364.126ТУ, бР0.364.045ТУ.

Гарантийные условия:

Гарантийный срок хранения составляет 15 лет со дня изготовления. Гарантийная наработка — 1000 часов во всех режимах и 100000 часов в облегчённом режиме.
