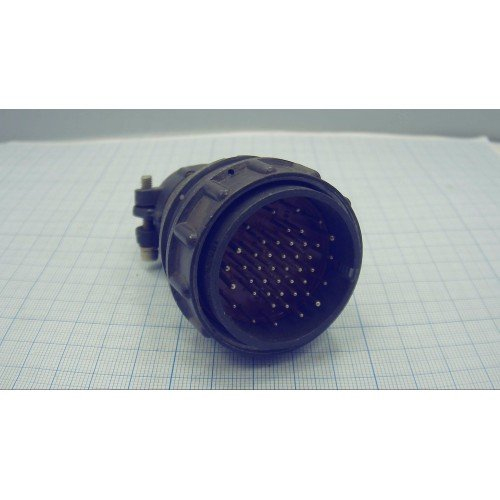

2РМ39КПН45Ш2В1 «5» — это кабельная вилка низкочастотного цилиндрического негерметичного электрического соединителя российского производства. Она предназначена для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Соединитель имеет 45 контактов (комбинация диаметров 1 мм и 1,5 мм), токовую нагрузку 4 А на контакт диаметром 1 мм и 8 А на 1,5 мм, максимальную нагрузку на весь соединитель — 167 А. Рабочее напряжение достигает 560–700 В, сопротивление контакта — не более 0,0025 Ом, сопротивление изоляции — не менее 1000 МОм.

Условный размер корпуса — 39 мм (D1=39 мм, D2=48 мм, Lmax=25 мм), тип патрубка — прямой (П), монтаж — кабельный (К), вид соединения — вилка (Ш). Покрытие контактов — серебро (В), теплостойкость до +100 °С, рабочий диапазон температур от -60 до +100 °C.

Механические свойства

Соединитель выдерживает многократный удар 1000 м/с² (длительность 1–5 мс), одиночный удар — 5000 м/с², линейное ускорение — 2000 м/с². Работает при давлении от 133,32·10⁻¹² Па (10⁻¹² мм рт. ст.) до 506 кПа (5 кгс/см²), устойчив к влажному теплу, инею, росе и озону.

Климатическое исполнение — УХЛ2.1 (умеренный и холодный климат), количество сочленений/расчленений — до 500, наработка — не менее 5000 часов, срок хранения — 25 лет.

Применение

Используется в промышленных и специальных системах для надежного соединения кабелей, где требуются высокая вибрационная стойкость и работа в экстремальных условиях. Резьбовое соединение обеспечивает прочную фиксацию.
