2РМ39КПН45Ш2В1

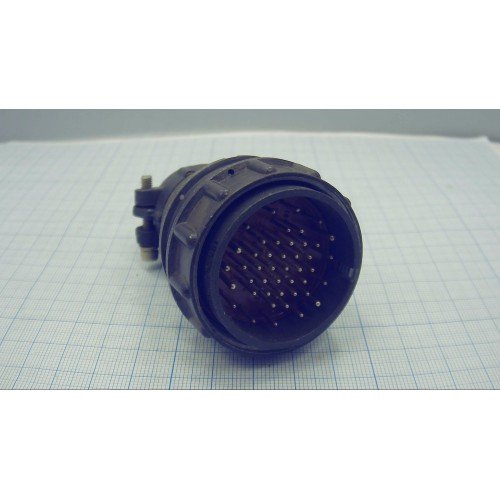

2РМ39КПН45Ш2В1 — это кабельная вилка из серии цилиндрических низкочастотных негерметичных разъёмов 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Она имеет 45 контактов диаметром 1 мм, токовую нагрузку на контакт до 8 А и максимальное рабочее напряжение до 560–700 В. Диаметр посадочного отверстия — 39 мм, монтаж — обжимка, покрытие контактов — серебро (В), с теплостойкостью до +100 °С. Климатическое исполнение — УХЛ2.1 для умеренного и холодного климата, рабочая температура от -60 до +100 °С.

Разъём рассчитан на 500 сочленений/расчленений, сопротивление изоляции не менее 1000 МОм, наработку 5000 часов и срок хранения 25 лет.

Условия эксплуатации

Выдерживает линейное ускорение до 2000 м/с², синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с², пониженное давление 133,32·10⁻¹² Па и повышенное до 506 кПа. Подходит для влажного тепла, инея, росы и озона, с резьбовой фиксацией и одношпоночной поляризацией.

Применение

Используется в промышленных системах, включая HVAC и электронику, для надёжного соединения кабелей с приборами во внутренних установках. Корпус кабельный с прямым патрубком и гайкой для неэкранированного кабеля.
