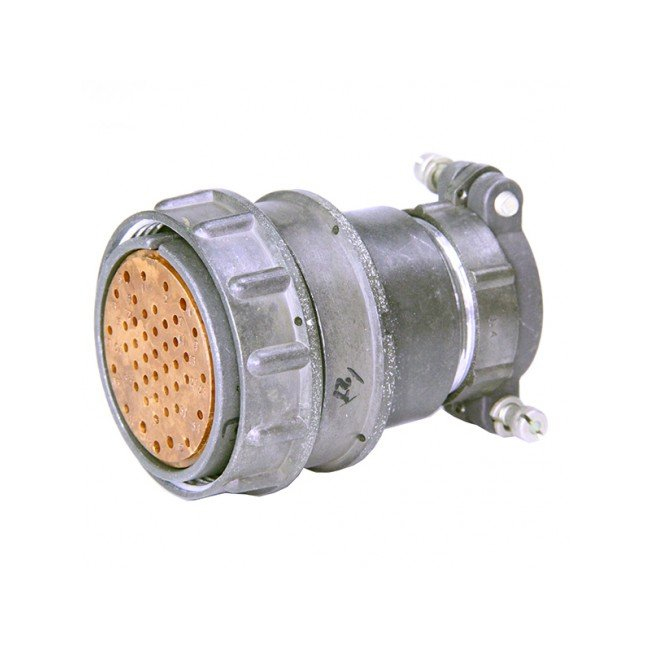

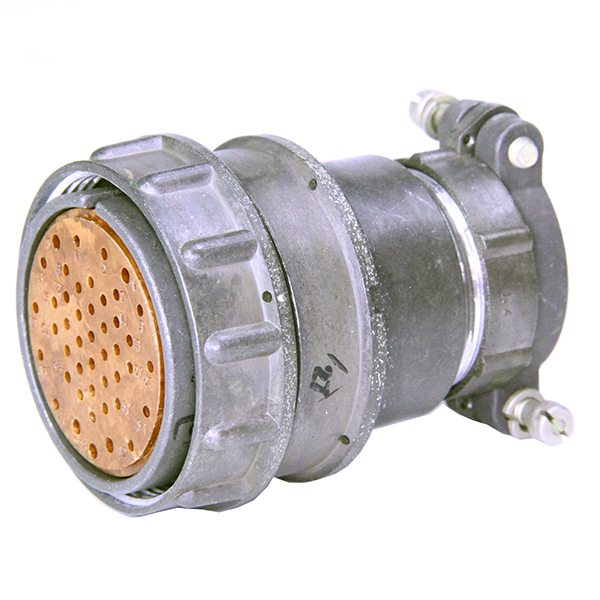

2РМ39КПН45Г2В1 «ОС»

Цена: ПОД ЗАКАЗ

Технические характеристики

2рм39кпн45г2в1

розетка 2РМ39КПН45Г2В1 — это электрический соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц). Она используется в радиоэлектронной и радиотехнической аппаратуре и имеет негерметичную конструкцию с резьбовым соединением.

Технические характеристики

Структура обозначения:

2РМ — тип соединителя.
39 — условный размер корпуса.
К — кабельный корпус.
П — прямой патрубок.
Н — для неэкранированного кабеля.
45 — количество контактов.
Г — розетка .
2 — все контакты диаметром 1 мм и 1,5 мм.
В — покрытие контактов (серебро).
1 — теплостойкость до 100° C.

Основные параметры:

Максимальная токовая нагрузка:
- На одиночный контакт: 4 А и 8 А.
- Суммарная на соединитель: до 167 А.
Максимальное рабочее напряжение: 560 В и 700 В.
Сопротивление контактов: не более 2,5 мОм (1 мм) и 5 мОм (1,5 мм).
Емкость между контактами: не более 6 пФ.
Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации:

Рабочая температура: от -60° C до +100° C.
Атмосферное давление: Ониженное до $133,32imes 10^{-12}$ 133 , 32 ? 1 0 ? 12 Па и повышенное до $50,6imes 10^4$ 50 , 6 ? 1 0 4 Па.
Вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до $490,ext{ }^2$ 490 2 .

Применение

розетка 2РМ39КПН45Г2В1 широко используется в различных областях, включая:

Радиоэлектронные устройства.
Радиотехническое оборудование.
Системы, требующие надежного соединения в условиях переменных температур и механических воздействий.

Эта розетка обеспечивает высокую надежность соединений и долговечность в эксплуатации, что делает её подходящей для использования в сложных климатических условиях.

Описание

2РМ39КПН45Г2В1

2РМ39КПН45Г2В1: разъём для надёжных электрических соединений

2РМ39КПН45Г2В1 — промышленный электрический разъём, предназначенный для формирования надёжных разъёмных соединений в аппаратуре, оборудовании и кабельных системах. Такие соединители применяют там, где важны механическая прочность, устойчивость контакта и удобство обслуживания электрических цепей.

Маркировка 2РМ39КПН45Г2В1 помогает идентифицировать конкретное исполнение разъёма по серии, конструктивным характеристикам и параметрам контактной части. Разъёмы данной категории востребованы при производстве и ремонте приборов, систем автоматизации, измерительной техники, транспортного оборудования и других изделий, работающих в условиях вибраций, перепадов температуры и регулярных подключений.

Особенности разъёма

Конструкция 2РМ39КПН45Г2В1 рассчитана на стабильное соединение кабелей и электрических модулей. Корпус защищает контактную группу от внешних механических воздействий, а многоконтактное исполнение позволяет компактно передавать питание, сигналы управления и данные между отдельными узлами оборудования.

К ключевым особенностям относятся:

Надёжная фиксация соединяемых частей.
Компактное размещение большого числа контактов.
Удобство монтажа в составе кабельных жгутов и приборных панелей.
Возможность использования в сложных промышленных условиях.
Поддержание стабильного электрического контакта при вибрационных нагрузках.
Упорядоченное подключение нескольких цепей в одном разъёме.

Где применяется 2РМ39КПН45Г2В1

Разъём 2РМ39КПН45Г2В1 может использоваться в различных направлениях электротехники и приборостроения. Он подходит для создания соединений между кабельными линиями, блоками управления, датчиками, исполнительными механизмами и электронными модулями.

Типичные области применения:

Промышленная автоматика и системы управления.
Контрольно-измерительные приборы.
Электротехнические шкафы и распределительное оборудование.
Транспортная и специальная техника.
Аппаратура связи и передачи сигналов.
Испытательные стенды и лабораторное оборудование.
Ремонт и модернизация электронных устройств.

Пример использования

Например, в составе автоматизированной производственной установки разъём 2РМ39КПН45Г2В1 может соединять кабельный жгут с блоком управления. Через одну контактную группу передаются сигналы от датчиков, через другую — команды на исполнительные устройства, а отдельные контакты могут использоваться для питания. Такое решение упрощает сборку, диагностику и замену отдельных модулей без полного демонтажа проводки.

Что учитывать при подборе

При использовании разъёма важно сопоставить его исполнение с техническими требованиями конкретной системы. Следует проверить соответствие ответной части, схему расположения контактов, тип монтажа, характеристики кабеля и условия эксплуатации оборудования.

Также необходимо учитывать:

Количество и назначение подключаемых цепей.
Распиновку и совместимость с ответным соединителем.
Требования к защите от влаги, пыли и вибрации.
Способ крепления и прокладки кабеля.
Допустимые электрические нагрузки для контактов.
Необходимость экранирования сигнальных линий.

2РМ39КПН45Г2В1 остаётся практичным решением для задач, где требуется компактное, обслуживаемое и устойчивое электрическое соединение. Правильно подобранный разъём помогает повысить надёжность оборудования, упростить монтаж и обеспечить удобство дальнейшей эксплуатации электрических систем.
