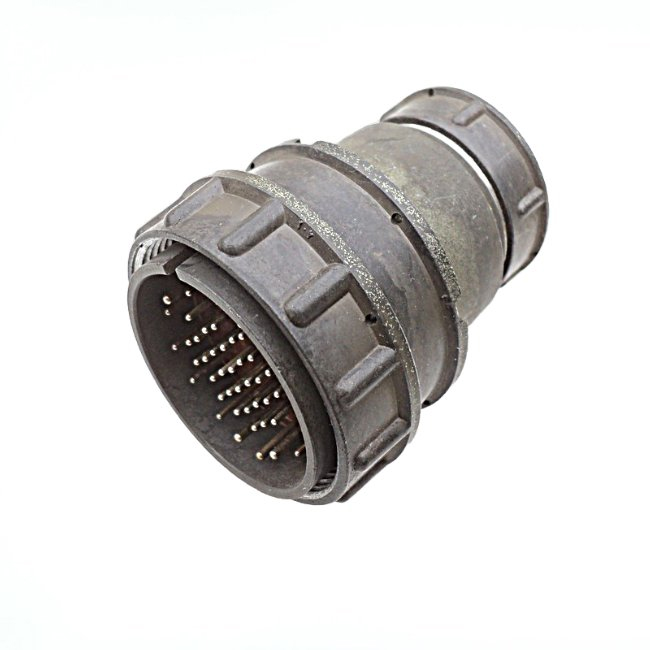

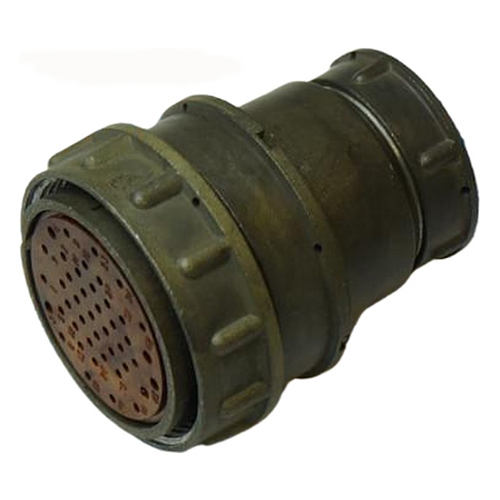

2РМ39КПЭ4Г2В1 «5»

Цена:

650 ₽

Технические характеристики

2РМ39КПЭ4Г2В1

2РМ39КПЭ4Г2В1 — это кабельная розетка из серии разъёмов 2РМ, предназначенная для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Она имеет 45 контактов диаметром 1 мм (или вариации до 1,5 мм в аналогах серии), выдерживает токовую нагрузку до 8 А на контакт и суммарно до 167 А на весь соединитель. Максимальное рабочее напряжение достигает 560–700 В, сопротивление контактов — не более 5 мОм, а сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Разъём рассчитан на температуры от -60 до +100 °C, устойчив к вибрациям (до 5000 Гц, ускорение 490 м/с²), ударам (до 5000 м/с²) и низкому давлению до 133 Па. Климатическое исполнение УХЛ2.1 подходит для умеренного и холодного климата, включая влажность до 98% при +40 °C.

Применение

Такие розетки используются в авиации, судостроении и промышленной электронике для герметичных, всеклиматических соединений с высоким ресурсом — до 500 циклов сочленения и наработкой 5000 часов.

Описание

Назначение и общее описание

2РМ39КПЭ4Г2В1 «5» — это кабельная розетка из серии разъёмов 2РМ, предназначенная для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации кабельных линий и обеспечивает стабильный электрический контакт в условиях повышенных механических и климатических нагрузок.

Розетка относится к категории 2РМ3 и поставляется с приёмкой «5», что подтверждает соответствие изделия требованиям государственной системы приёмки и его допуск к применению в ответственных областях техники. Артикул товара — 928.

Подтверждённые технические характеристики

Конструктивно розетка выполнена с 45 контактами диаметром 1 миллиметр. В аналогах данной серии диаметр контактов может достигать 1,5 миллиметра. Электрические параметры обеспечивают работу в широком диапазоне нагрузок.

Количество контактов: 45
Диаметр контактов: 1 миллиметр
Токовая нагрузка на один контакт: до 8 ампер
Суммарная токовая нагрузка на соединитель: до 167 ампер
Максимальное рабочее напряжение: от 560 до 700 вольт
Сопротивление контактов: не более 5 миллиом
Сопротивление изоляции: не менее 5000 мегаом

Указанные параметры определяют область применения разъёма и позволяют использовать его как в слаботочных сигнальных, так и в силовых цепях с существенной токовой нагрузкой.

Условия эксплуатации

Разъём рассчитан на работу в температурном диапазоне от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию вибрации с частотой до 5000 герц при ускорении 490 метров на секунду в квадрате, а также к ударам с ускорением до 5000 метров на секунду в квадрате. Сохраняет работоспособность при пониженном атмосферном давлении до 133 паскалей.

Климатическое исполнение УХЛ2.1 подходит для умеренного и холодного климата, включая эксплуатацию при относительной влажности до 98 процентов и температуре плюс 40 градусов Цельсия.

Ресурс и надёжность

Заявленный ресурс изделия составляет до 500 циклов сочленения и наработку 5000 часов, что обеспечивает длительную безаварийную работу в составе ответственного оборудования.

Применение

Кабельные розетки серии 2РМ применяются в авиации, судостроении и промышленной электронике для герметичных всеклиматических соединений с высоким ресурсом. Они востребованы там, где требуется устойчивость к вибрации, перепадам температур и влажности, а также стабильность контактного сопротивления на протяжении всего срока службы.

Благодаря приёмке «5» изделие может использоваться в составе аппаратуры, к которой предъявляются повышенные требования по надёжности и качеству изготовления.
