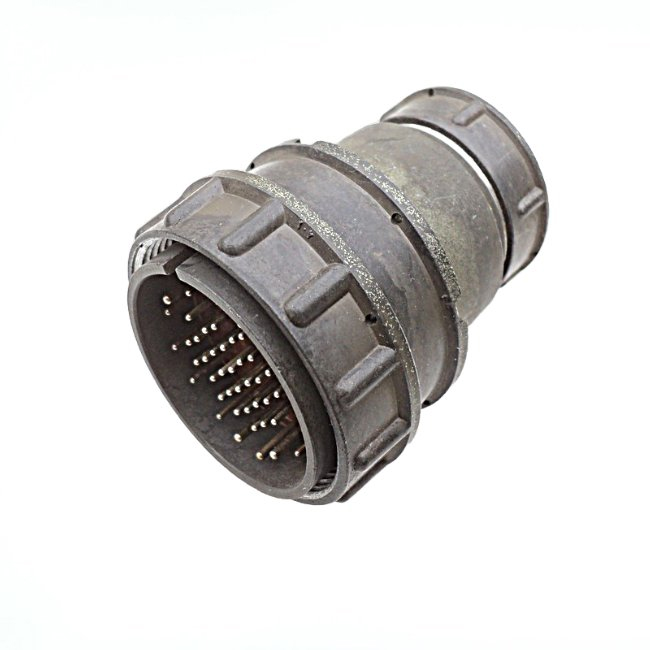

Назначение соединителя 2РМ39КПЭ45Ш2В1

Соединитель 2РМ39КПЭ45Ш2В1 относится к серии 2РМ и представляет собой негерметичный цилиндрический низкочастотный электрический соединитель. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Такие соединители применяются там, где требуется надёжное механическое и электрическое соединение многожильных кабелей с большим числом проводников, в том числе экранированных.

Конструкция соединителя включает кабельный корпус, прямой патрубок и гайку для экранированного кабеля. Это позволяет использовать изделие в составе кабельных сборок, где важны как электрические параметры, так и защита от внешних помех за счёт подключения экрана кабеля к корпусу разъёма.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данного изделия. Значения приведены без изменений и дополнений.

• Тип соединителя: негерметичный цилиндрический низкочастотный.
• Условный размер корпуса: 39 мм.
• Количество контактов: 45 штук.
• Типы контактов: диаметром 1 мм и 1,5 мм.
• Покрытие контактов: серебро, что обеспечивает хорошую проводимость.
• Токовая нагрузка на одиночный контакт диаметром 1 мм: до 4 А.
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм: до 8 А.
• Максимальная суммарная нагрузка на соединитель: до 167 А.
• Максимальное рабочее напряжение для контактов диаметром до 1 мм: до 700 В (в некоторых источниках указано до 560 В).
• Способ монтажа: обжимка или пайка.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150–69, что соответствует эксплуатации в умеренном климате.
• Гарантийная наработка: от 1000 часов во всех режимах эксплуатации или 100000 часов в облегчённом режиме.

Электрические параметры

Соединитель рассчитан на работу в цепях с частотой до 3 МГц. Токовая нагрузка зависит от диаметра контакта: для контактов диаметром 1 мм она составляет до 4 А, для контактов диаметром 1,5 мм — до 8 А. Суммарная нагрузка на весь соединитель может достигать 167 А. Максимальное рабочее напряжение для контактов диаметром до 1 мм указано на уровне до 700 В, при этом в отдельных источниках приводится значение до 560 В.

Конструктивные особенности

Корпус соединителя имеет условный размер 39 мм и цилиндрическую форму. Изделие оснащено прямым патрубком и гайкой для экранированного кабеля, что упрощает монтаж кабельных сборок с металлической оплёткой. Контакты покрыты серебром, что положительно сказывается на стабильности переходного сопротивления. Монтаж проводников возможен как обжимкой, так и пайкой — выбор способа определяется технологией сборки конкретного изделия.

Применение соединителя 2РМ39КПЭ45Ш2В1

Соединители серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Благодаря большому числу контактов (45 штук) и возможности коммутации цепей с разными токами и напряжениями, изделие подходит для внутреннего монтажа в составе многожильных кабельных соединений.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150–69 допускает эксплуатацию соединителя в умеренном климате. Это делает его пригодным для применения в составе аппаратуры, работающей в закрытых отапливаемых помещениях и под навесом, где исключено прямое воздействие осадков и агрессивных сред.

Гарантийная наработка соединителя составляет от 1000 часов во всех режимах или до 100000 часов в облегчённом режиме, что подтверждает его ресурс для длительной эксплуатации в составе ответственных узлов. Совместимость с экранированным кабелем и возможность обжимного или паяного монтажа позволяют использовать соединитель в разнообразных схемах подключения радиоэлектронных блоков.

Комплектация и указания по подбору

В предоставленных данных комплектация отдельно не описана. Соединитель поставляется как самостоятельное изделие категории 2РМ3 с артикулом 926. Производитель в данных о товаре не указан. При подборе ответной части и кабеля следует учитывать условный размер корпуса 39 мм, типы контактов диаметром 1 мм и 1,5 мм, а также способ монтажа — обжимку или пайку.

Перед применением рекомендуется убедиться, что параметры соединителя соответствуют требованиям конкретной электрической цепи: по числу задействованных контактов, токам и напряжениям. Для цепей с максимальным напряжением следует учитывать расхождение справочных данных — до 700 В или до 560 В для контактов диаметром до 1 мм.
