Назначение соединителя 2РМ39КПЭ45Г2В1

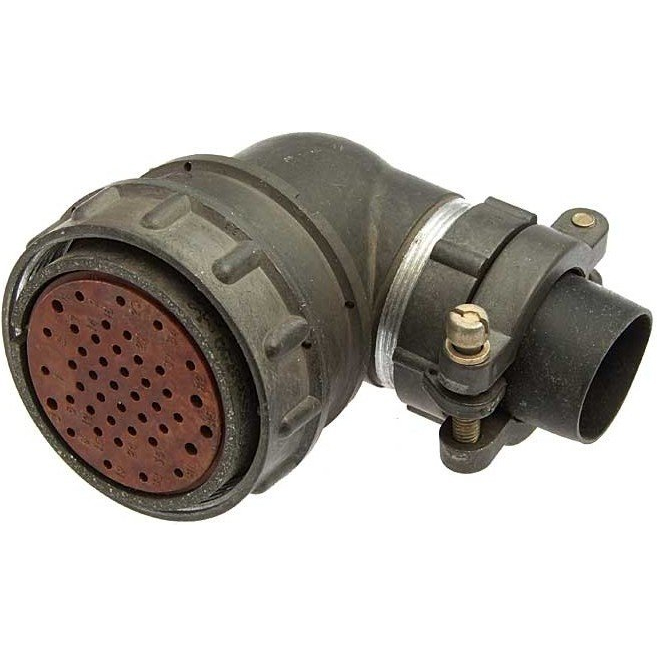

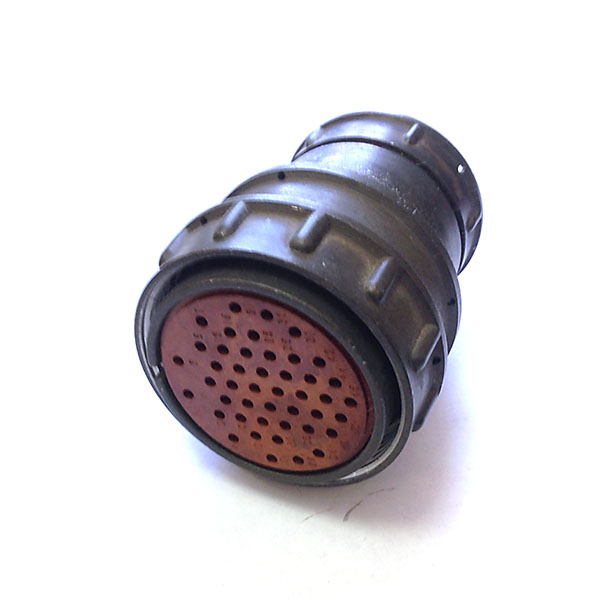

Разъем 2РМ39КПЭ45Г2В1 представляет собой кабельную розетку, входящую в серию цилиндрических низкочастотных соединителей 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основное назначение — обеспечение надежного и прочного соединения кабелей в составе различных электрических систем, где предъявляются повышенные требования к механической стойкости и стабильности контакта.

Соединители серии 2РМ традиционно применяются в промышленном оборудовании, системах управления, измерительной и радиотехнической аппаратуре, а также в других устройствах, требующих разъемного соединения кабельных линий. Благодаря всеклиматическому исполнению розетка пригодна для эксплуатации в широком диапазоне условий окружающей среды.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Указанные значения следует рассматривать как справочные для подбора и эксплуатации изделия.

• Тип соединителя: 2РМ — серия цилиндрических низкочастотных соединителей.
• Корпус: кабельный (К).
• Патрубок: прямой (П).
• Гайка патрубка: для экранированного кабеля (Э).
• Количество контактов: 45.
• Часть соединителя: розетка (Г).
• Диаметр контактов: 1,0 мм и 1,5 мм.
• Материал контактов: золото или серебро.
• Рабочее напряжение: не более 700 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 4 А.
• Общая максимальная токовая нагрузка: не более 167 А.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Сочленение: резьбовое.
• Монтаж: обжимка или пайка.
• Климатическое исполнение: всеклиматическое.
• Вибрационная стойкость: диапазон частот от 1 до 1000 Гц при ускорении 490 метров на секунду в квадрате.

Конструктивные особенности и применение

Особенности исполнения

Буквенно-цифровое обозначение модели 2РМ39КПЭ45Г2В1 кодирует ключевые признаки изделия: принадлежность к серии 2РМ, кабельный корпус, прямой патрубок, гайку для экранированного кабеля, 45 контактов и исполнение в виде розетки. Прямой патрубок упрощает монтаж в стесненных условиях, а исполнение для экранированного кабеля позволяет сохранить целостность экрана и снизить уровень помех.

Резьбовое сочленение обеспечивает механическую фиксацию ответной части и устойчивость к вибрационным нагрузкам. Контакты диаметром 1,0 мм и 1,5 мм с покрытием из золота или серебра рассчитаны на стабильную передачу сигнала и электрической энергии в пределах указанных токовых и частотных ограничений.

Способы монтажа

Присоединение проводников к контактам розетки выполняется одним из двух способов — обжимкой или пайкой. Выбор метода зависит от оснастки сборочного участка и требований к ремонтопригодности соединения. Обжимка обеспечивает высокую производительность и воспроизводимость качества, пайка традиционно применяется при единичном производстве и ремонте.

Область применения

Благодаря сочетанию всеклиматического исполнения, рабочего диапазона температур от минус 60 до плюс 100 градусов Цельсия и вибрационной стойкости соединитель востребован в следующих сферах:

1. Промышленные системы автоматики и управления.
2. Измерительная и радиотехническая аппаратура.
3. Электрооборудование подвижного состава и техники, подверженной вибрации.
4. Кабельные сборки, требующие экранирования и частой коммутации.

При подборе ответной части, монтажной оснастки и определении допустимых режимов работы следует опираться на приведенные выше характеристики и учитывать суммарную нагрузку на все 45 контактов одновременно.
