Назначение соединителя

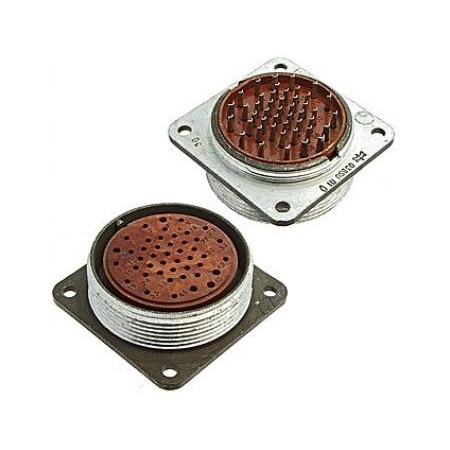

Соединитель 2РМ39К4Г2В1 «5» — это отечественный низкочастотный цилиндрический электрический разъём унифицированной серии 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе кабельных соединений промышленной, авиационной и военной аппаратуры. Основное назначение — обеспечение надёжного электрического контакта в условиях повышенной механической и климатической нагрузки, включая вибрации, тропическую влажность и перепады температуры.

Разъём относится к категории низкочастотных цилиндрических соединителей, рассчитанных на работу с частотой до 1–3 МГц. Такие изделия применяются там, где требуется устойчивое соединение при сохранении компактных габаритов и удобства монтажа на кабель.

Расшифровка обозначения

Маркировка 2РМ39К4Г2В1 «5» построена по принятой в серии 2РМ системе обозначений и несёт информацию о конструкции, исполнении и условиях эксплуатации изделия.

• 2РМ — низкочастотный цилиндрический разъём унифицированной серии.
• 39 — условный размер корпуса разъёма.
• К — тип корпуса, кабельный.
• 4 — вариант типономинала по числу и типу контактов либо по схеме замыкания и размыкания.
• Г — тип патрубка или способ монтажа на кабель, обычно гайка для неэкранированного кабеля.
• 2В1 — сочетанный климатический и вибротермический ряд условий: тропико- и виброустойчивое исполнение, теплостойкость до 100 °C.
• «5» — номер варианта исполнения по ГОСТ или ТУ (версия 5). В обозначении не отражены цена, наличие и другие коммерческие сведения.

Технические особенности

Типономиналы серии 2РМ, к которым относится описываемое изделие, рассчитаны на рабочее напряжение порядка 560–700 В постоянного и переменного тока. Допустимая частота коммутируемого сигнала составляет до 1–3 МГц в зависимости от конкретного варианта схемы разъёма.

Токовая нагрузка на одиночный контакт обычно составляет 4 А или 8 А — в зависимости от диаметра контакта 1 мм или 1,5 мм. При смешанном наборе контактов суммарная нагрузка на разъём может достигать сотен ампер.

Рабочий диапазон температур для данной группы исполнений лежит примерно от −40 °C до +85…100 °C. Исполнение 2В1 обеспечивает стойкость к тропической влажности и вибрационным воздействиям, что подтверждает пригодность разъёма для эксплуатации в жёстких условиях.

Приёмка изделия — «5», что соответствует приёмке заказчика и характерно для продукции, поставляемой в интересах ответственных отраслей промышленности.

Применение

Соединитель применяется в кабельных соединениях промышленной, военной и авиационной аппаратуры. К основным областям использования относятся:

1. Бортовые и наземные системы летательных аппаратов, где важны виброустойчивость и теплостойкость.
2. Промышленное оборудование с повышенными требованиями к надёжности низкочастотных цепей.
3. Аппаратура, работающая в условиях тропического климата и частых перепадов температур.
4. Системы, где требуется быстрая и надёжная стыковка кабельных линий с сохранением стабильного контакта.

Таким образом, 2РМ39К4Г2В1 «5» представляет собой надёжный низкочастотный цилиндрический соединитель кабельного исполнения, предназначенный для ответственных применений с повышенной механической и климатической нагрузкой. Артикул изделия — 911, категория — 2РМ3. Производитель в предоставленных данных не указан.
