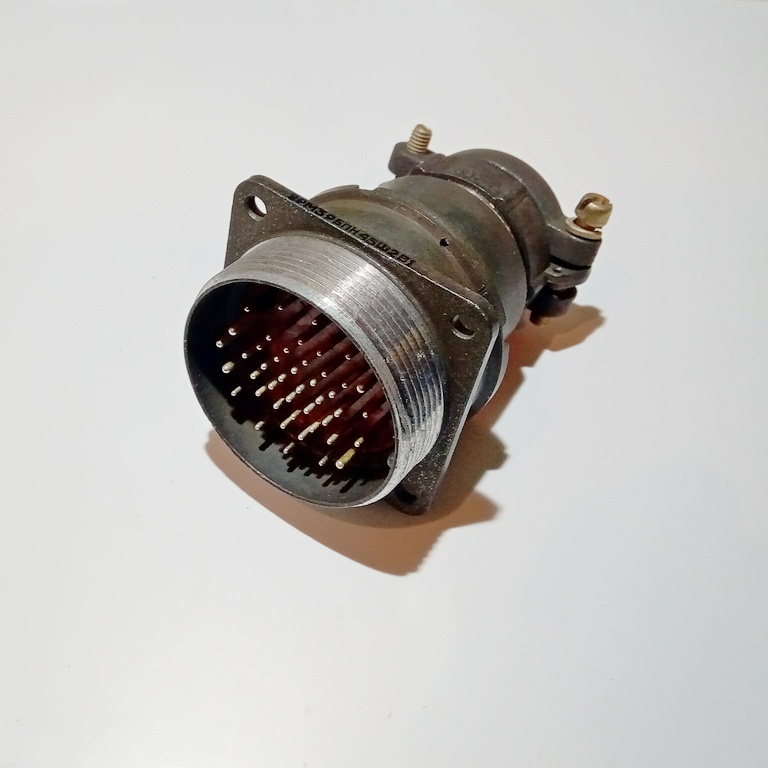

Назначение разъёма 2РМ39БПН4Ш2В1

2РМ39БПН4Ш2В1 — это цилиндрический низкочастотный разъём серии 2РМ, выполненный в виде вилки (кабельной части). Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока во внутренних цепях аппаратуры. Разъём обеспечивает механическое крепление и электрический контакт между кабелем и ответной частью, применяется там, где требуется устойчивость к вибрации, ударам и широкому диапазону температур.

Серия 2РМ относится к негерметичным всеклиматическим соединителям, то есть изделие рассчитано на эксплуатацию в различных климатических зонах при соблюдении условий применения, указанных изготовителем. Исполнение вилки с прямым патрубком и гайкой позволяет вводить неэкранированный кабель и фиксировать его в корпусе.

Расшифровка обозначения 2РМ39БПН4Ш2В1

Обозначение построено по стандартной схеме серии 2РМ и содержит информацию о конструкции и исполнении разъёма:

• 2РМ — тип соединителя: негерметичный, всеклиматический.
• 39 — условный размер корпуса, диаметр посадочного отверстия около 39 миллиметров.
• Б — блочный (приборный) корпус, предназначенный для монтажа на аппаратуре.
• ПН — прямой патрубок с гайкой для неэкранированного кабеля.
• 45Ш — 45 контактов, диаметр контактов 1 миллиметр.
• 2В1 — резьбовое соединение частей разъёма, серебряное покрытие контактов.

Такая расшифровка позволяет быстро определить совместимость вилки с ответной частью, подобрать кабель по диаметру и оценить условия эксплуатации ещё до монтажа.

Подтверждённые технические характеристики

Приведённые ниже параметры относятся непосредственно к данному изделию и подтверждены в описании каталога.

• Максимальное рабочее напряжение — до 560 вольт.
• Максимальный ток на один контакт — до 7 ампер.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрации — от 1 до 5000 герц при ускорении до 50g.
• Устойчивость к ударам — до 500g.
• Ресурс соединений-расоединений — не менее 500 циклов.
• Сопротивление изоляции — не менее 1000 мегаом.
• Наработка — не менее 5000 часов.
• Срок хранения — до 25 лет.

Совокупность этих параметров делает разъём пригодным для ответственных узлов, где недопустимы самопроизвольное размыкание цепи и потеря контакта при механических воздействиях.

Конструктивные особенности и применение

Корпус разъёма блочного типа рассчитан на установку в приборной аппаратуре. Прямой патрубок с гайкой обеспечивает ввод неэкранированного кабеля и его надёжную фиксацию без применения дополнительных переходников. Резьбовое соединение частей разъёма (индекс 2В1) даёт плотный и устойчивый к вибрации контакт, а серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность соединения.

45 контактов диаметром 1 миллиметр позволяют передавать как силовые, так и сигнальные цепи в пределах одного соединителя, что сокращает количество разъёмов на панели прибора. Поскольку характеристики разъёма рассчитаны на ток до 7 ампер на контакт и напряжение до 560 вольт, изделие может использоваться в цепях питания и управления промышленного оборудования.

Область применения — внутренние цепи аппаратуры в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69. Разъём подходит для промышленного оборудования, приборов и систем, работающих в жёстких условиях эксплуатации: при повышенной вибрации, ударных нагрузках и значительных перепадах температуры. Всеклиматическое исполнение серии 2РМ допускает работу в разных климатических зонах при соблюдении установленных условий.

Устойчивость к многократному сочленению и расчленению (не менее 500 циклов) важна для оборудования, которое периодически обслуживается или перенастраивается. Длительный срок хранения до 25 лет и наработка не менее 5000 часов делают разъём удобным для комплектования ЗИП и ремонтных наборов.
