Назначение разъёма 2РМ39БПН4Ш2А1 «5»

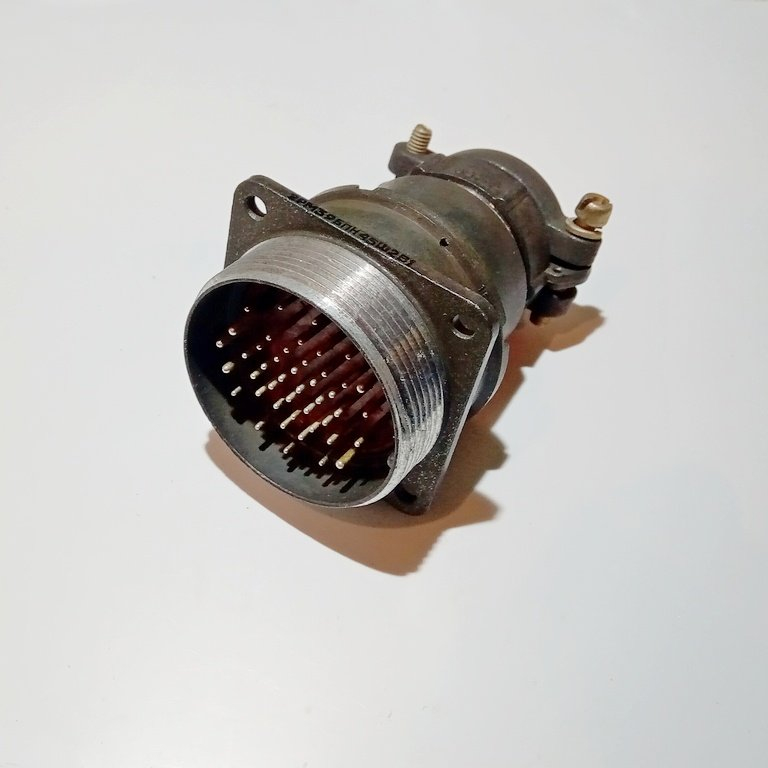

2РМ39БПН4Ш2А1 «5» — цилиндрический низкочастотный негерметичный электрический разъём (соединитель) серии 2РМ. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное соединение с большим количеством контактов, а именно до 45 контактов в одном соединителе.

Модель относится к категории 2РМ3 и имеет артикул 902. Приемка «5» подтверждает, что изделие изготовлено и принято в соответствии с требованиями, предъявляемыми к данной категории продукции.

Конструктивные особенности и технические характеристики

Разъём выполнен в блочном (приборном) корпусе типа Б. Диаметр монтажного отверстия составляет около 39 мм. Конструкция включает прямой патрубок с гайкой, рассчитанный на неэкранированный кабель. Фиксация в сочленённом положении — резьбовая, что обеспечивает устойчивость соединения при механических воздействиях.

Монтаж контактов — объёмный. Контакты, как правило, имеют серебряное покрытие, что способствует стабильности электрического соединения. Ниже приведены основные технические параметры изделия.

• Максимальное рабочее напряжение: от 560 до 700 В.
• Сила тока на контакт: от 4 до 8 А.
• Сопротивление контакта: не более 0,0025 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочий температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Срок службы: до 500 сочленений и расчленений.
• Наработка: не менее 5000 часов.
• Максимальное количество контактов: до 45.

Разъём является негерметичным, поэтому его применение подразумевает установку в условиях, где не требуется защита от проникновения влаги под давлением или полного погружения.

Область применения

Соединители серии 2РМ, включая модель 2РМ39БПН4Ш2А1 «5», используются во внутренних установках. Они востребованы в промышленных и технических системах, где необходимо обеспечить надёжное электрическое соединение с большим числом цепей. Блочный корпус типа Б и диаметр монтажного отверстия около 39 мм делают разъём удобным для приборного монтажа.

Прямой патрубок с гайкой позволяет подключать неэкранированный кабель и фиксировать его без дополнительных переходных элементов. Резьбовое сочленение удерживает разъём в рабочем положении и снижает риск самопроизвольного разъединения при вибрации.

Условия эксплуатации и надёжность

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать изделие в широком спектре условий, включая холодные и нагретые зоны промышленного оборудования. Сопротивление изоляции не менее 1000 МОм и малое сопротивление контакта — не более 0,0025 Ом — обеспечивают стабильность передачи сигнала и тока в цепях с частотой до 3 МГц.

Ресурс до 500 сочленений и расчленений и наработка не менее 5000 часов подтверждают пригодность разъёма для длительной эксплуатации в составе стационарных и подвижных технических систем. Приемка «5» указывает на соответствие изделия установленным требованиям по данной категории.

Краткое резюме

2РМ39БПН4Ш2А1 «5» — это цилиндрический низкочастотный негерметичный соединитель серии 2РМ с блочным корпусом типа Б, диаметром монтажного отверстия около 39 мм и прямым патрубком с гайкой под неэкранированный кабель. Он рассчитан на напряжение 560–700 В, ток 4–8 А на контакт, работу при температуре от минус 60 до плюс 100 градусов Цельсия и применяется во внутренних установках промышленных и технических систем при необходимости соединения до 45 контактов.
