Назначение разъёма 2РМ39БПН4Г2В1

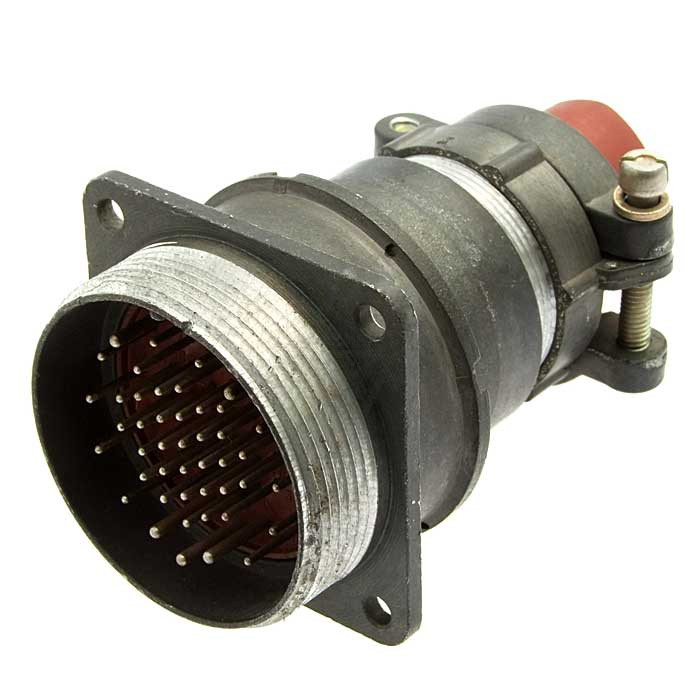

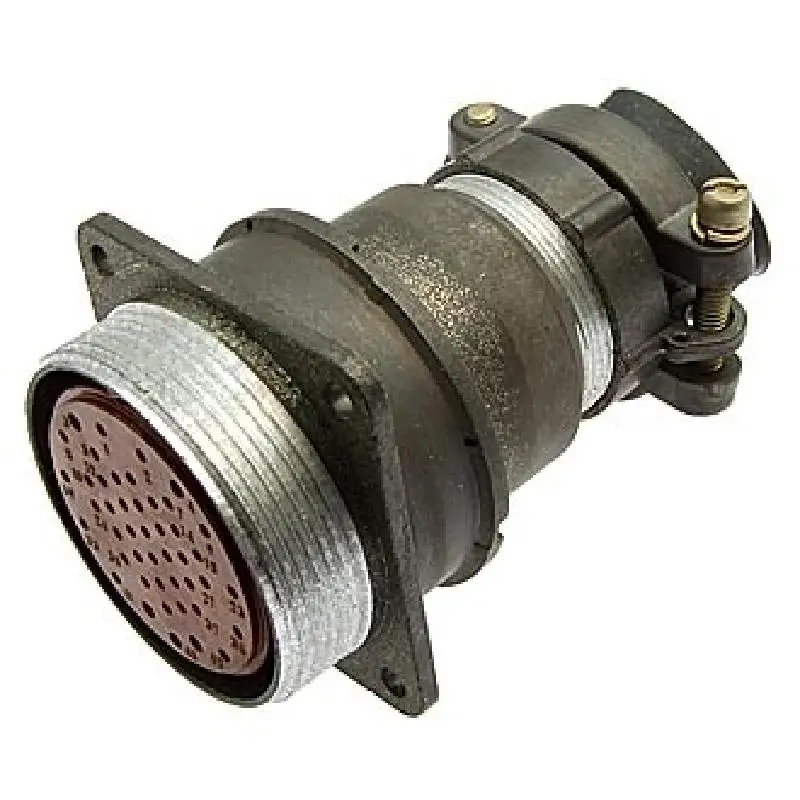

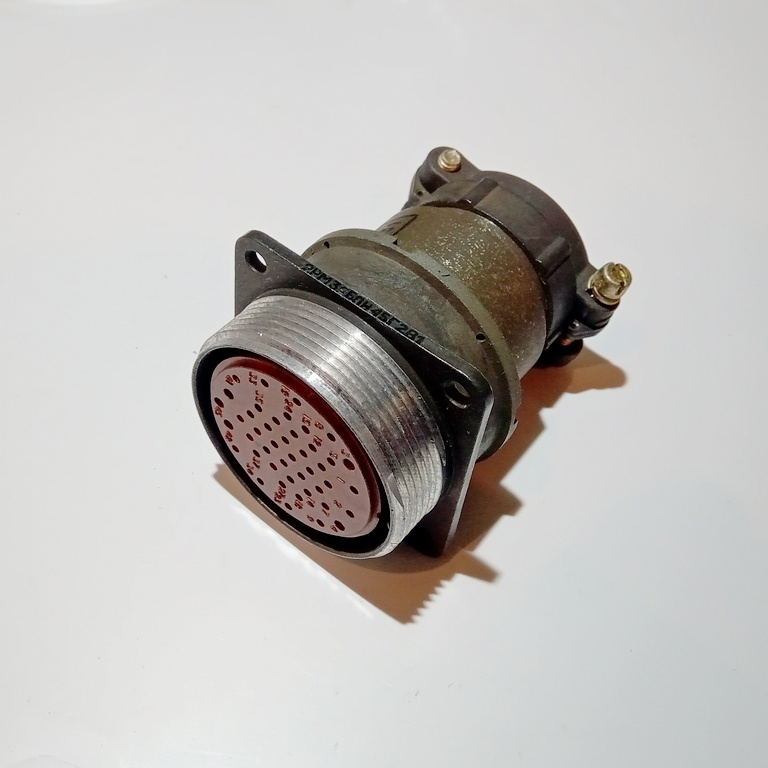

2РМ39БПН4Г2В1 — это цилиндрический низкочастотный разъём серии 2РМ, выполненный в виде розетки блочного типа. Изделие предназначено для надёжного соединения электрических цепей в составе различных устройств и аппаратуры. Разъём применяется там, где требуется стабильная передача сигнала и электрической энергии при воздействии внешних неблагоприятных факторов.

Исполнение с приёмкой «5» подтверждает, что изделие прошло приёмо-сдаточные испытания по установленным требованиям и допущено к применению в ответственных областях. Такая приёмка традиционно связана с повышенными требованиями к качеству и надёжности выпускаемой продукции.

Основные технические характеристики

Разъём обладает следующими подтверждёнными параметрами:

• Условный размер корпуса — 39 миллиметров.
• Количество контактов — 45 штук, диаметр каждого контакта 1 миллиметр.
• Максимальное рабочее напряжение — до 560 вольт.
• Сила тока на контакт — до 7 ампер.
• Сопротивление изоляции — не менее 1000 мегаом.
• Ресурс сочленения и расчленения — 500 циклов.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 5000 часов.
• Срок хранения — до 25 лет.

Перечисленные значения определяют область применения изделия и позволяют подбирать его под конкретные условия эксплуатации без дополнительных уточнений.

Конструкция и исполнение

Маркировка 2РМ39БПН4Г2В1 содержит сведения о конструктивных особенностях изделия. Корпус выполнен блочным, что обозначено буквой Б. Патрубок прямой — буква П. Кабель неэкранированный — буква Н. Контакты имеют золотое покрытие, обозначенное сочетанием Г2. Монтаж выполнен одноплоскостным, что соответствует индексу В1.

Сочленение разъёма резьбовое, что обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение под воздействием вибрации. Монтаж проводников возможен пайкой или обжимкой, что расширяет технологические возможности при сборке аппаратуры.

Конструкция выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением до 50 g, механические удары с ускорением до 500 g, а также воздействие повышенной влажности 98 процентов при температуре плюс 40 градусов Цельсия и пониженного атмосферного давления.

Применение и условия эксплуатации

Разъём изготавливается во всеклиматическом и тропикоустойчивом исполнении. Это позволяет использовать его в аппаратуре, работающей в промышленности, авиации и других областях, где предъявляются повышенные требования к надёжности электрических соединений.

Благодаря широкому диапазону рабочих температур, стойкости к вибрации и ударам, а также длительному сроку хранения изделие подходит для оснащения стационарных и подвижных объектов, включая те, что эксплуатируются в сложных климатических условиях. Золотое покрытие контактов снижает переходное сопротивление и повышает стабильность соединения при многократных сочленениях.

Артикул изделия — 901, категория — 2РМ3. Приёмка «5» подтверждает соответствие разъёма установленным требованиям для применения в ответственной аппаратуре.
