Назначение соединителя

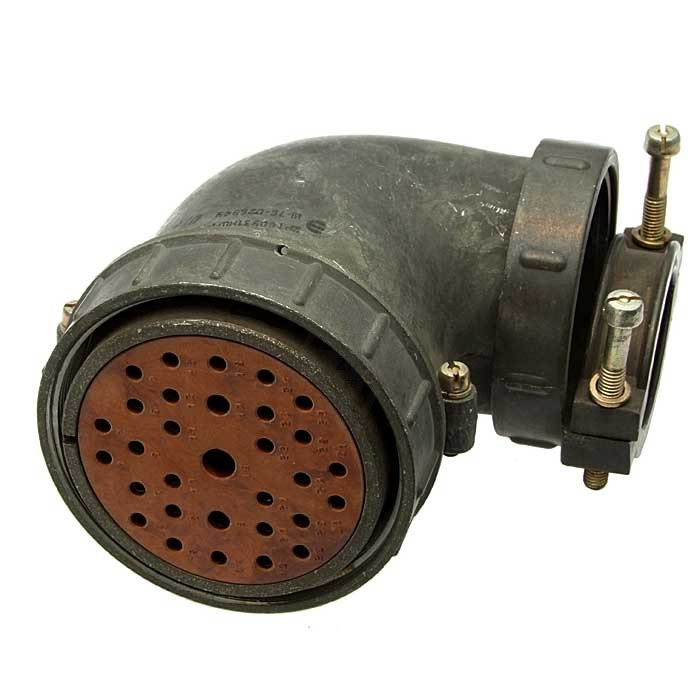

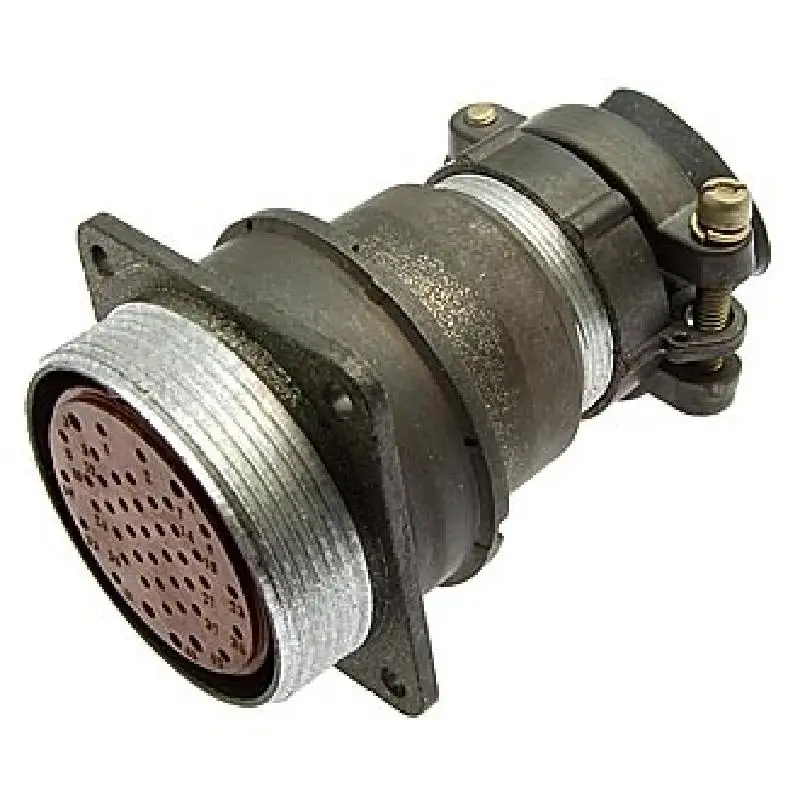

2РМ39БПН4Г2А1В «5» — это блочная розетка цилиндрического типа из серии низкочастотных соединителей 2РМ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Основная область применения — внутренний объёмный монтаж в приборах и оборудовании, где требуется надёжное электрическое соединение с высокой степенью защиты от внешних воздействующих факторов.

Конструкция блочного типа позволяет устанавливать розетку непосредственно на корпус или шасси прибора, обеспечивая удобное сочленение с ответной частью и стабильный контакт в условиях эксплуатации. Приёмка «5» подтверждает, что изделие прошло приёмо-сдаточные испытания по установленным требованиям и допущено к применению в ответственных устройствах.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной серии соединителей:

• токовая нагрузка на одиночный контакт — до 8 А в зависимости от диаметра контакта: 4 А для диаметра 1 мм, 8 А для диаметра 1,5 мм;
• суммарная токовая нагрузка на весь разъём — до 167 А;
• максимальное рабочее напряжение — до 700 В;
• сопротивление изоляции — не менее 1000 МОм;
• рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия с возможностью кратковременного нагрева до плюс 180 градусов Цельсия;
• относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия;
• устойчивость к вибрации в диапазоне от 1 до 5000 Гц при ускорении до 490 метров на секунду в квадрате;
• устойчивость к ударам с ускорением до 5000 метров на секунду в квадрате;
• устойчивость к линейному ускорению до 2000 метров на секунду в квадрате;
• количество сочленений — до 500 циклов;
• срок службы — до 25 лет.

Климатическое исполнение и условия эксплуатации

Соединитель выполнен в климатическом исполнении УХЛ2.1, рассчитанном на умеренный и холодный климат. Изделие сохраняет работоспособность при пониженном давлении до 10 в минус двенадцатой степени миллиметра ртутного столба и при повышенном давлении до 5 килограмм-сил на квадратный сантиметр.

Розетка устойчива к воздействию влажного тепла, инея и озона, что делает её пригодной для эксплуатации в герметизированных объёмах и в составе оборудования, работающего в сложных атмосферных условиях.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия построена по стандартной схеме серии 2РМ и расшифровывается следующим образом:

1. 39 — условный размер корпуса;
2. Б — блочный тип исполнения;
3. ПН — прямой патрубок с гайкой для неэкранированного кабеля;
4. 4Г — конфигурация контактов со смешанными диаметрами;
5. 2А — серебряное покрытие контактов, возможно исполнение с золотым покрытием;
6. 1В — теплостойкость до 100 градусов Цельсия и всеклиматическое исполнение.

Применение

Благодаря сочетанию блочного корпуса, смешанных диаметров контактов и всеклиматического исполнения розетка 2РМ39БПН4Г2А1В «5» применяется для коммутации цепей питания и сигнальных цепей внутри приборов, блоков и стоек. Патрубок с гайкой обеспечивает надёжное крепление неэкранированного кабеля и защиту места ввода от механических нагрузок.

Изделие подходит для оборудования, испытывающего вибрационные и ударные нагрузки, а также для аппаратуры, работающей при пониженных и повышенных температурах. Приёмка «5» означает, что конкретная партия прошла дополнительный контроль и может использоваться в изделиях с повышенными требованиями к надёжности соединения.

Краткое резюме

2РМ39БПН4Г2А1В «5» — низкочастотная блочная розетка с прямым патрубком и гайкой для неэкранированного кабеля, смешанной конфигурацией контактов и серебряным покрытием. Она рассчитана на ток до 8 А на контакт, напряжение до 700 В, температуру от минус 60 до плюс 100 градусов Цельсия и до 500 циклов сочленения. Артикул изделия — 900, категория — 2РМ3.
