Назначение соединителя

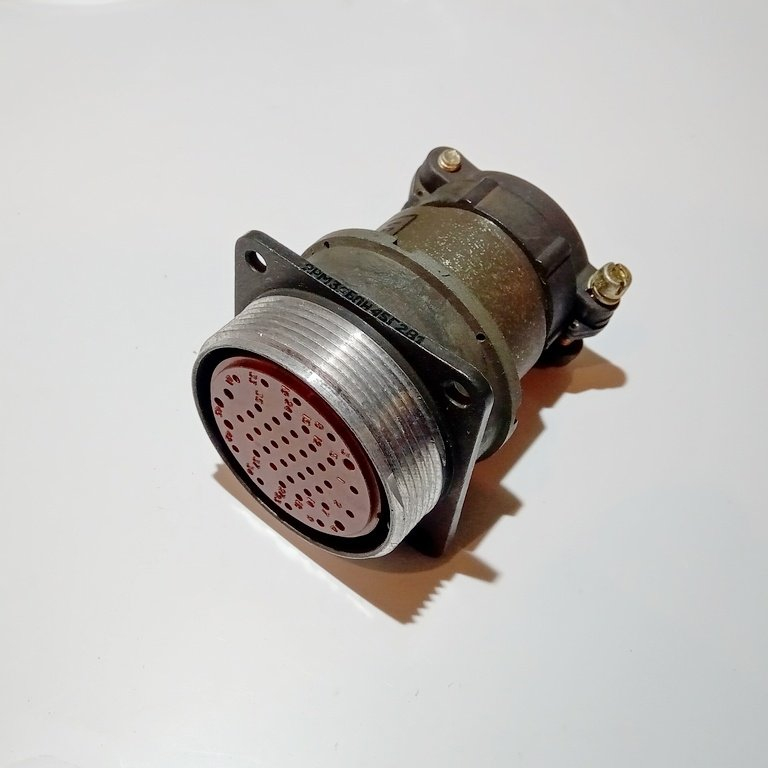

2РМ39БПН4Г2А1 «5» — электрический низкочастотный цилиндрический негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Изделие относится к серии 2РМ (или близкой серии 2РМТ) и применяется там, где требуется компактное разъёмное соединение многожильных кабельных линий с надёжной фиксацией и стабильным переходным сопротивлением контактов.

Конструкция соединителя включает блочный корпус (Б), прямой патрубок (П) и розеточное соединение (Г). Такое сочетание позволяет монтировать розетку на приборной панели, блоке или шасси, а ответную часть подключать со стороны кабеля через прямой патрубок. Негерметичное исполнение ориентировано на эксплуатацию внутри закрытых объёмов, стоек, шкафов и аппаратных, где не требуется полная герметизация по влаге и давлению.

Модификация с приёмкой «5» подтверждает, что изделие прошло приёмочные испытания по соответствующей категории и допущено к применению в ответственных электротехнических и радиотехнических цепях. Это означает, что партия сопровождается документами о приёмке, а параметры соединителя проверены на соответствие установленным нормам.

Подтверждённые технические характеристики

Ниже перечислены характеристики, указанные для данного соединителя. Значения приведены в том виде, в каком они подтверждены для серии 2РМ и её исполнений.

• Условный размер корпуса — 39 миллиметров, что соответствует наружному диаметру корпуса примерно 39–42 миллиметра.
• Число контактов — 45, при этом сочетаются контакты диаметром 1 миллиметр и 1,5 миллиметра.
• Номинальный ток на контакт — 4 ампера или 8 ампер в зависимости от размера контакта.
• Максимальное рабочее напряжение — от 560 до 700 вольт.
• Сопротивление контакта — не более 0,0025 ома.
• Покрытие контактов — серебро, что обозначено индексом Г2 в маркировке.
• Теплостойкость — до 100 градусов Цельсия.
• Монтаж — пайкой или объёмный, в зависимости от исполнения ответной части и кабеля.

Серебряное покрытие контактной группы обеспечивает стабильное и низкое переходное сопротивление, что особенно важно при передаче сигналов низкого уровня и при работе в цепях с частотой до 3 МГц. Сочетание контактов двух типоразмеров позволяет одновременно коммутировать силовые и сигнальные цепи в одном корпусе, не используя два отдельных разъёма.

Условия эксплуатации и надёжность

Соединитель рассчитан на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Исполнение относится к всеклиматическому — УХЛ либо тропикоустойчивому, что допускает эксплуатацию в холодном, умеренном и влажном тропическом климате. Устройство выдерживает вибрацию с частотой до 5000 герц, механические удары с ускорением до 5000 метров на секунду в квадрате и влажность до 98 процентов при температуре плюс 40 градусов Цельсия.

Показатели долговечности также подтверждены для данной серии: ресурс наработки составляет от 1000 до 5000 часов, количество сочленений и расчленений — до 500 раз, а срок хранения достигает 15–25 лет при соблюдении условий хранения. Такие параметры делают соединитель пригодным для аппаратуры, которая эксплуатируется длительно и подвергается периодическому обслуживанию с разъединением и повторным подключением кабелей.

Расшифровка обозначения

1. 2РМ — тип изделия: цилиндрический низкочастотный соединитель.
2. 39 — условный размер корпуса, ориентировочно 39–42 миллиметра по наружному диаметру.
3. Б — блочный, то есть приборный корпус для установки на оборудование.
4. ПН — прямой патрубок, неэкранированный кабель.
5. 4Г — вариант исполнения на 45 контактов в розеточном исполнении (Г).
6. 2А1 — серебряное покрытие контактов (Г2) и модификация исполнения.

Применение и особенности монтажа

Соединитель применяется в приборостроении, радиоэлектронной аппаратуре, системах управления, измерительных комплексах и кабельных сборках, где требуется передача сигналов и питания через разъёмное соединение с числом цепей до 45. Блочное исполнение корпуса позволяет жёстко закрепить розетку на панели прибора, а прямой патрубок — вывести кабель в нужном направлении без излома и с фиксацией.

При монтаже важно учитывать, что изделие негерметично: его следует устанавливать в местах, защищённых от прямого воздействия воды и агрессивных сред. Контакты соединяются пайкой или объёмным монтажом; для сохранения заявленного сопротивления контакта и серебряного покрытия не рекомендуется допускать загрязнения и окисления контактных поверхностей. Ответные части и кабельные сборки следует подбирать по размеру корпуса 39 и числу контактов 45, ориентируясь на маркировку серии.

Благодаря всеклиматическому исполнению, стойкости к вибрации и ударам, а также широкому температурному диапазону, соединитель 2РМ39БПН4Г2А1 «5» подходит для аппаратуры, работающей в подвижных и стационарных объектах, в том числе в условиях повышенной влажности. Артикул 899 соответствует данной позиции в каталоге категории 2РМ3, а приёмка «5» подтверждает её пригодность для использования в ответственных цепях.
