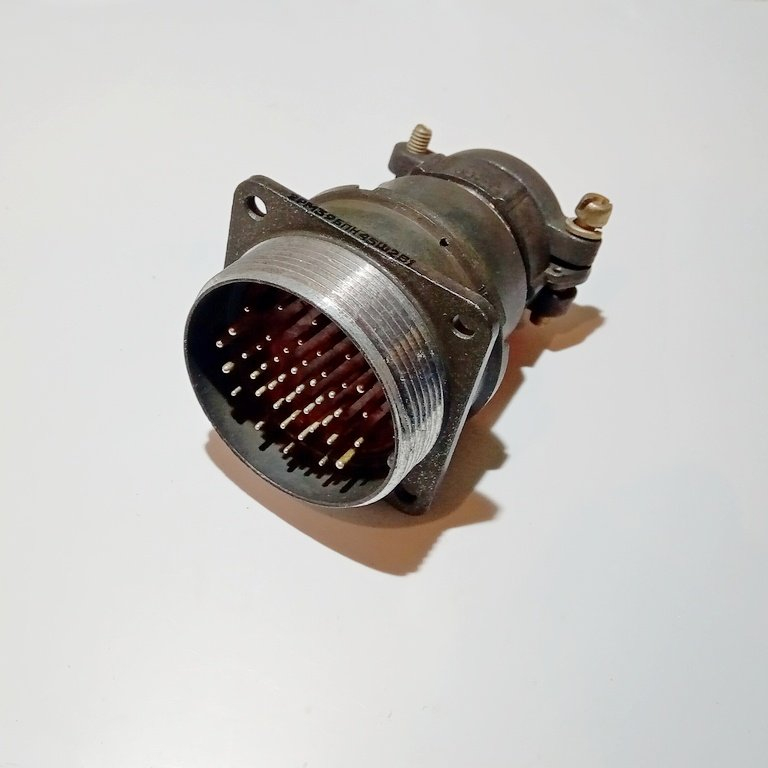

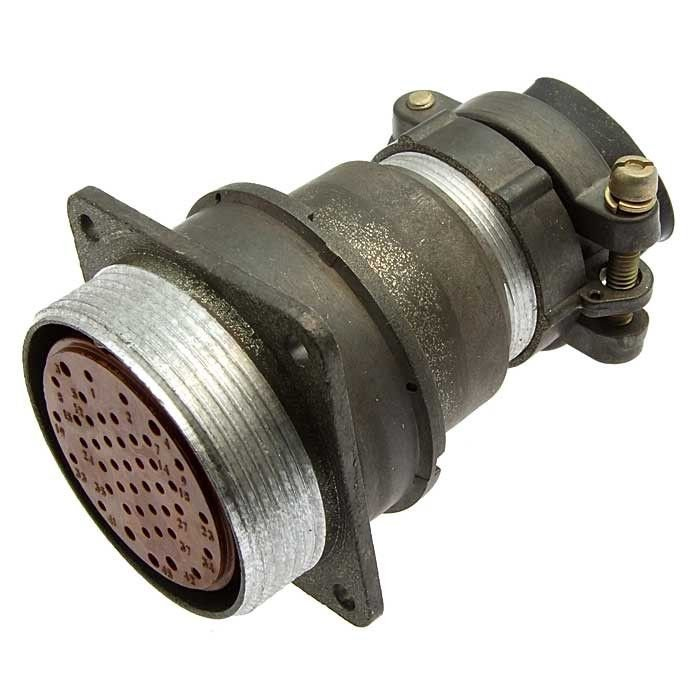

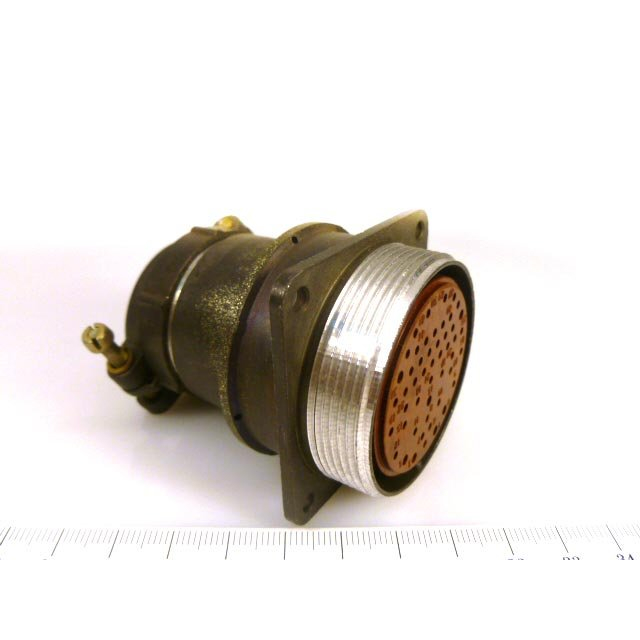

2РМ39БПН45Ш2В1 «5» — это низкочастотный цилиндрический электрический разъём (вилка) серии 2РМ с блочным корпусом, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Он имеет 45 контактов диаметром 1 мм с серебряным покрытием (индекс «В»), диаметр посадочного отверстия 39 мм. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — 4–8 А, сопротивление изоляции — не менее 5000–10000 МОм.

Электрическая прочность изоляции: 1850 В при 560 В и 2300 В при 700 В. Климатическое исполнение — всеклиматическое (В2.1) или УХЛ, рабочий диапазон температур от -60 до +100 °С, срок службы — до 25 лет хранения, наработка не менее 5000 часов.

Применение и конструкция

Разъём рассчитан на 500 сочленений/расчленений, выдерживает линейное ускорение до 2000 м/с², воздействие влажного тепла, озона и повышенного давления до 506 кПа. Используется в промышленных и специальных электрических системах, часто в оборудовании с жёсткими условиями эксплуатации.

Габариты включают D1=39 мм, D2=42 мм, Lmax=25 мм. Это вилка (Ш) с теплостойкостью 100 °С (индекс «1»), подходит для неэкранированных соединений.
