2РМ39БПН45Ш2В1

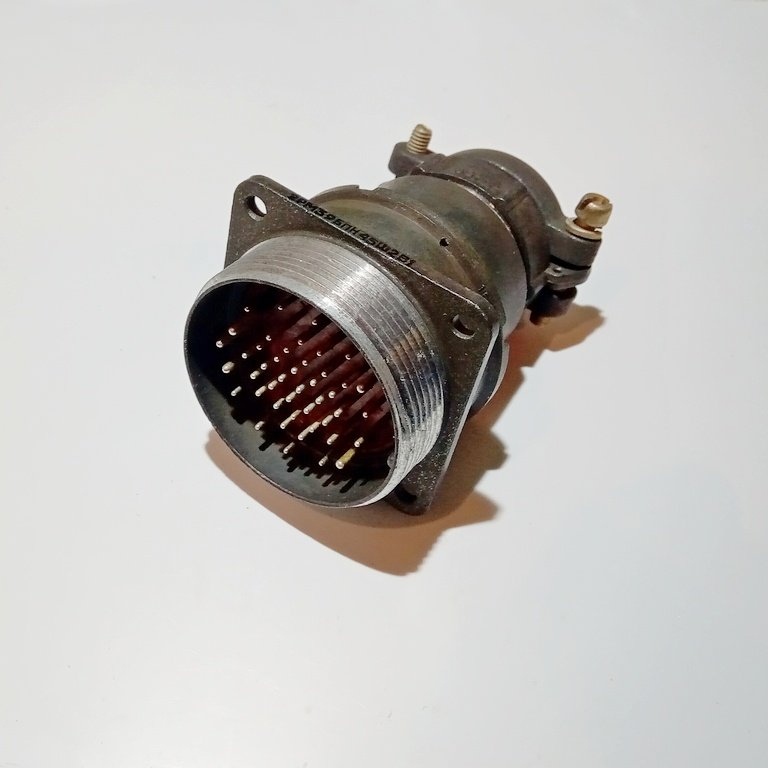

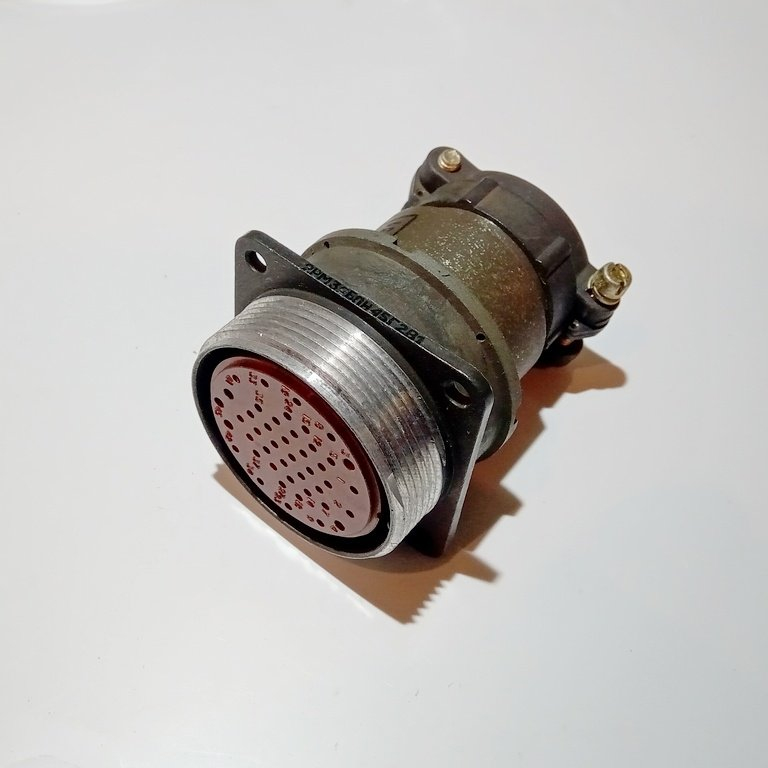

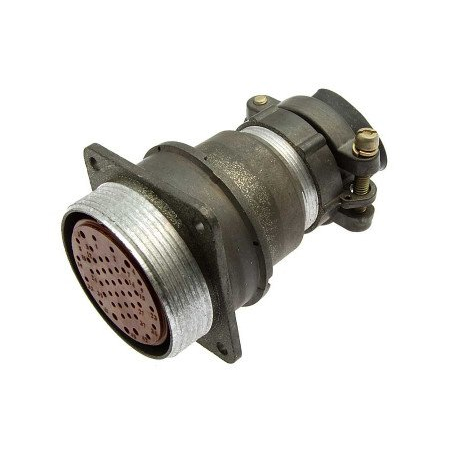

2РМ39БПН45Ш2В1 — это цилиндрический низкочастотный негерметичный разъём из серии 2РМ, предназначенный для работы в электрических цепях постоянного и переменного тока.

Основные характеристики

Это блочная вилка (Ш) с 45 контактами диаметром 1 мм и 1,5 мм, имеющая посадочный диаметр 39 мм. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — 4 А (для 1 мм) или 8 А (для 1,5 мм). Покрытие контактов — серебро (В), теплостойкость — до +100 °С (1).

Условия эксплуатации

Разъём выдерживает температуру от -60 до +100 °С, имеет всеклиматическое исполнение (В2.1) и ресурс не менее 5000 часов наработки. Сопротивление изоляции — не менее 1000–5000 МОм, электрическая прочность — 1850–2300 В, усилие расчленения — до 40 кгс. Он устойчив к вибрациям (до 2000 м/с²), ударам (до 5000 м/с²) и подходит для эксплуатации в агрессивных средах.
