Назначение и область применения

Соединитель 2РМ39БПН45Ш2В1 относится к серии 2РМ и представляет собой низкочастотный цилиндрический негерметичный электрический разъем. По своему функциональному назначению это соединитель общего назначения, предназначенный для работы в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется в узлах и блоках аппаратуры специального и общего назначения, где требуется надёжное электрическое соединение цепей при воздействии широкого спектра внешних факторов.

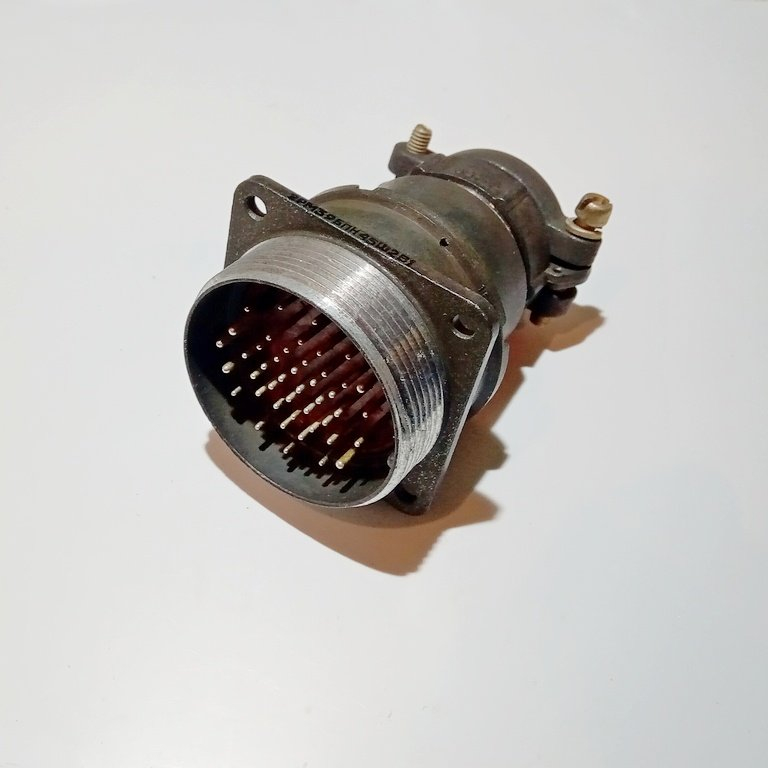

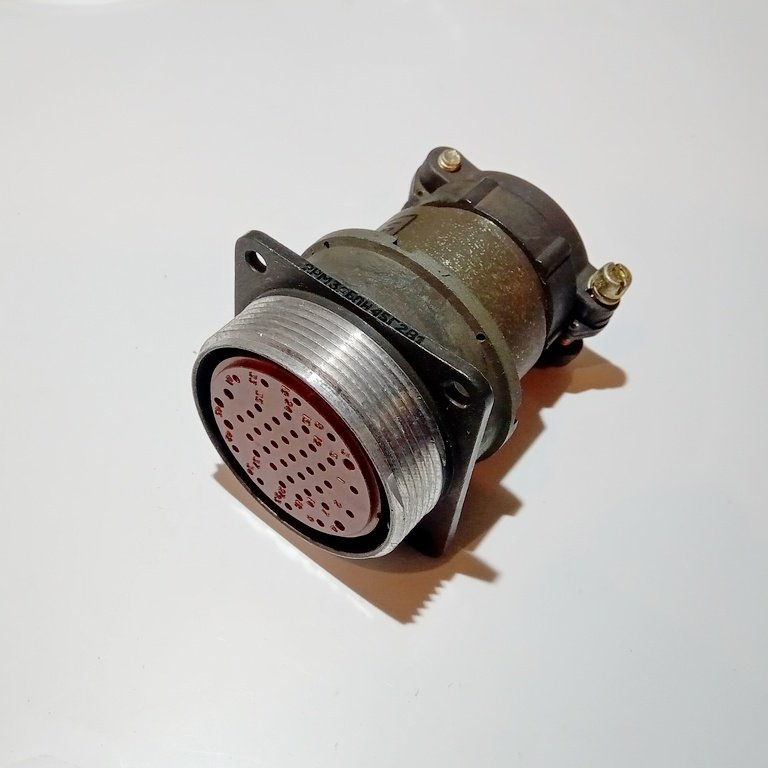

Серия 2РМ отличается разнообразием конструктивных исполнений и типоконструкций, что позволяет использовать соединители этой серии в различных электрических цепях. Конкретное исполнение 2РМ39БПН45Ш2В1 является вилкой блочного (приборного) типа с прямым патрубком, что делает его удобным для монтажа на корпусе прибора или блока аппаратуры.

Конструктивные особенности

Соединитель выполнен в цилиндрическом корпусе с условным размером 39 миллиметров. Вид корпуса — блочный (приборный), вид патрубка — прямой, а гайка патрубка предназначена для неэкранированного кабеля. Сочленение осуществляется резьбовым способом с одношпоночной поляризацией корпусов, что исключает неправильную стыковку и обеспечивает механическую фиксацию ответных частей.

Длина вилки составляет 67,5 миллиметра, масса — не более 51 грамма. Контакты имеют диаметры 1 миллиметр и 1,5 миллиметра и покрытие из серебра. Сочетание контактов разных диаметров позволяет коммутировать цепи с различной токовой нагрузкой в рамках одного соединителя.

Технические характеристики

• Тип соединителя: 2РМ.
• Условный размер корпуса: 39 миллиметров.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 45.
• Часть соединителя: вилка.
• Сочетание контактов: диаметры 1 миллиметр и 1,5 миллиметра.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Максимальное рабочее напряжение: до 700 вольт.
• Токовая нагрузка на одиночный контакт: до 4 ампер или до 8 ампер в зависимости от диаметра контакта.
• Сопротивление контактов: не более 2,5 миллиома или не более 5 миллиом.
• Сопротивление изоляции: не менее 5000 мегаом.
• Электрическая прочность изоляции: высокая.
• Количество сочленений-расчленений: до 500.
• Минимальный срок сохраняемости: 15 лет.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях. Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 133,32 умноженного на 10 в минус двенадцатой степени паскаля и при повышенном атмосферном давлении до 50,6 умноженного на 10 в четвёртой степени паскаля.

Устойчивость к вибрации обеспечивается в диапазоне частот от 1 герца до 5000 герц при ускорении до 490 метров на секунду в квадрате (синусоидальная вибрация). Также соединитель выдерживает воздействие акустического шума в диапазоне частот от 50 герц до 10 000 герц при уровне звукового давления до 170 децибел.

Дополнительные сведения

В обозначении 2РМ39БПН45Ш2В1 присутствует указание «ОС», которое может обозначать особые условия или особое исполнение, устанавливаемые техническими документами. Конкретные детали этих условий в имеющейся информации не раскрыты, поэтому при подборе соединителя для ответственных применений следует уточнять их по технической документации изготовителя.

Благодаря сочетанию 45 контактов, широкому диапазону рабочих температур и высоким электроизоляционным параметрам соединитель подходит для коммутации цепей питания и сигнальных цепей в блоках радиоэлектронной аппаратуры. Резьбовое сочленение с поляризацией и ресурс до 500 циклов сочленения-расчленения делают его пригодным как для стационарной, так и для периодически разъединяемой аппаратуры.
