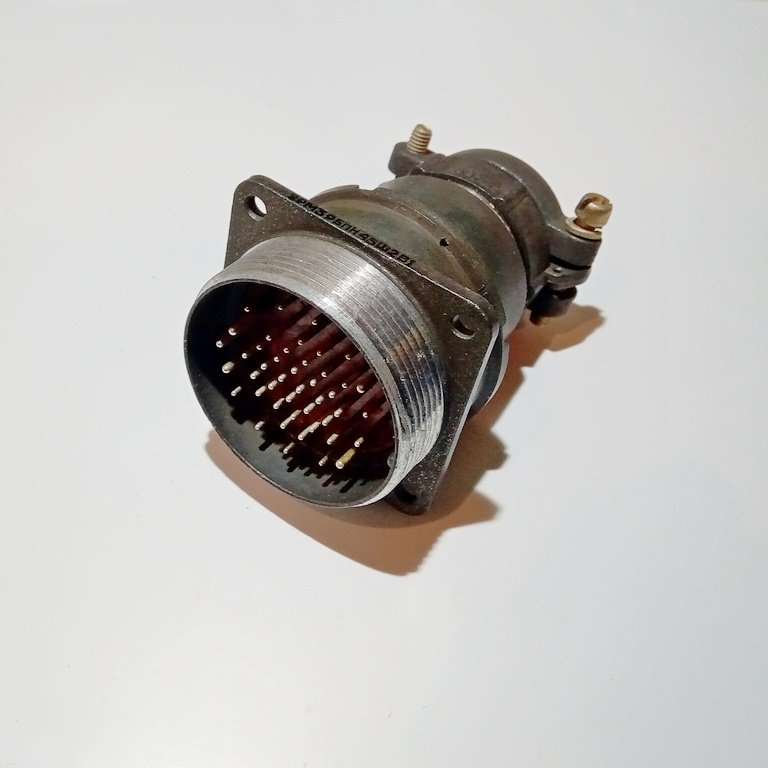

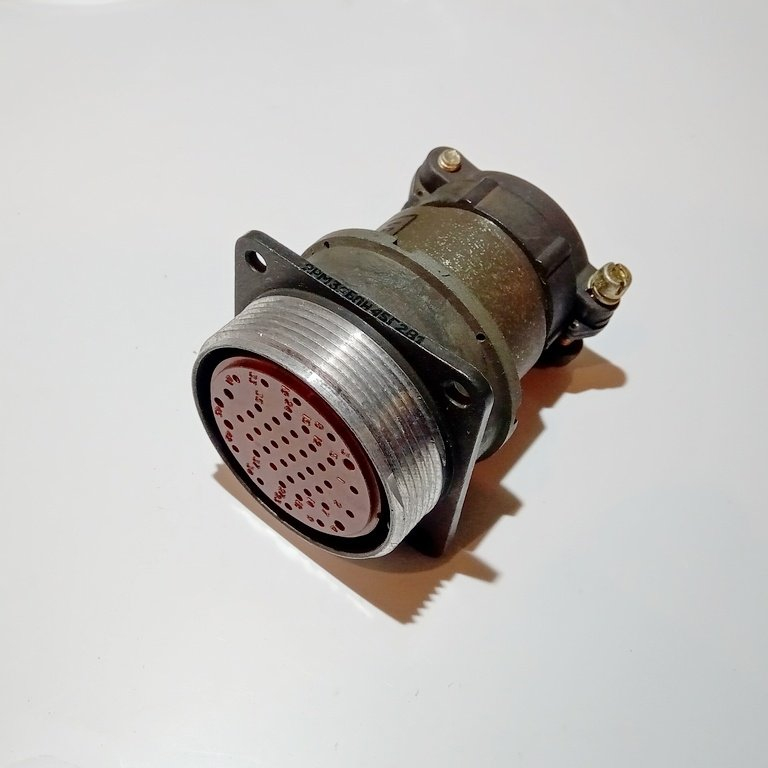

2РМ39БПН45Ш2В1: цилиндрический разъём для надёжного приборного монтажа

2РМ39БПН45Ш2В1 — низкочастотный цилиндрический негерметичный электрический соединитель серии 2РМ, предназначенный для стационарного приборного монтажа и коммутации многоконтактных электрических цепей. Исполнение с блочным корпусом, прямым патрубком и резьбовой фиксацией обеспечивает прочное механическое соединение и удобство применения в промышленной, измерительной, специальной и электронной аппаратуре.

Назначение разъёма 2РМ39БПН45Ш2В1

Разъём 2РМ39БПН45Ш2В1 применяется для подключения внутренней кабельной разводки, жгутов и внешних линий к корпусам приборов, блокам управления, щитам, системам автоматики и оборудованию, где требуется одновременно передавать большое количество электрических сигналов и цепей питания.

Изделие относится к цилиндрическим разъёмам серии 2РМ и рассчитано на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция ориентирована на внутренний монтаж в условиях, соответствующих климатическому исполнению УХЛ2.1 по ГОСТ 15150-69.

Расшифровка маркировки

Маркировка 2РМ39БПН45Ш2В1 содержит ключевые данные о конструктивном исполнении разъёма:

Таким образом, 2РМ39БПН45Ш2В1 представляет собой приборную вилку на 45 контактов с прямым кабельным вводом для неэкранированного кабеля и серебрёными контактами.

Основные характеристики

Для данного исполнения характерны следующие технические параметры:

• Тип: электрический низкочастотный цилиндрический негерметичный соединитель.

• Конструктивное исполнение: блочная вилка для установки на приборную панель или корпус оборудования.

• Количество контактов: 45.

• Контактные группы: контакты диаметром 1,0 и 1,5 мм.

• Покрытие контактов: серебро.

• Соединение вилки с ответной частью: резьбовое.

• Поляризация: одношпоночная, снижающая риск неверного сочленения.

• Монтаж проводников: пайкой.

• Рабочее напряжение: до 560 или 700 В — в зависимости от применяемой контактной группы и условий эксплуатации.

• Номинальная токовая нагрузка: ориентировочно до 4 А для контактов малого диаметра и до 8 А для более крупных контактов.

• Сопротивление контакта: до 0,0025 Ом.

• Диапазон рабочих температур: от −60 до +100 °C.

• Ресурс сочленений и расчленений: до 500 циклов.

• Минимальная наработка: 5 000 часов.

Особенности конструкции

Корпус разъёма 2РМ39БПН45Ш2В1 выполнен в блочном варианте, то есть предназначен для жёсткой установки на оборудование. Прямой патрубок упрощает прокладку кабеля по оси разъёма и удобен при ограниченном пространстве внутри корпуса изделия.

Резьбовая фиксация сочленённого положения особенно важна для оборудования с вибрационными нагрузками: она помогает предотвратить самопроизвольное рассоединение и поддерживает стабильность электрического контакта. Одношпоночная поляризация дополнительно исключает ошибочную ориентацию вилки и ответной розетки при подключении.

Серебряное покрытие контактов способствует снижению переходного сопротивления и обеспечивает хорошие электрические характеристики при передаче сигналов и питания. В конструкции используются контактные элементы разных диаметров, что позволяет распределять силовые и сигнальные цепи в одном разъёме.

Где используется 2РМ39БПН45Ш2В1

Многоконтактный разъём 2РМ39БПН45Ш2В1 востребован в оборудовании, где необходимо объединить в одном интерфейсе большое число проводников. Типичные области применения:

• Приборные панели и электрические шкафы.

• Системы промышленной автоматики.

• Контрольно-измерительное оборудование.

• Аппаратура связи и телемеханики.

• Испытательные стенды.

• Блоки питания и управления.

• Кабельные жгуты сложного электронного оборудования.

• Специализированные электронные и электротехнические комплексы.

При проектировании соединения важно подобрать полностью совместимую ответную часть той же серии с соответствующей контактной схемой, типом контактов и ключеванием. Также следует учитывать, что данное исполнение является негерметичным и рассчитано преимущественно на внутреннее размещение, где разъём защищён от прямого воздействия влаги, пыли и агрессивных сред.

Итог

Разъём 2РМ39БПН45Ш2В1 — это функциональное 45-контактное решение для приборного монтажа, сочетающее резьбовую фиксацию, одношпоночную поляризацию, прямой патрубок и серебряные контакты. Его конструкция подходит для надёжной коммутации множества цепей в промышленной и специальной аппаратуре, а широкие эксплуатационные параметры позволяют использовать разъём в условиях повышенных требований к стабильности соединения.
