Назначение разъёма 2РМ39БПН45Г2В1 «ОС»

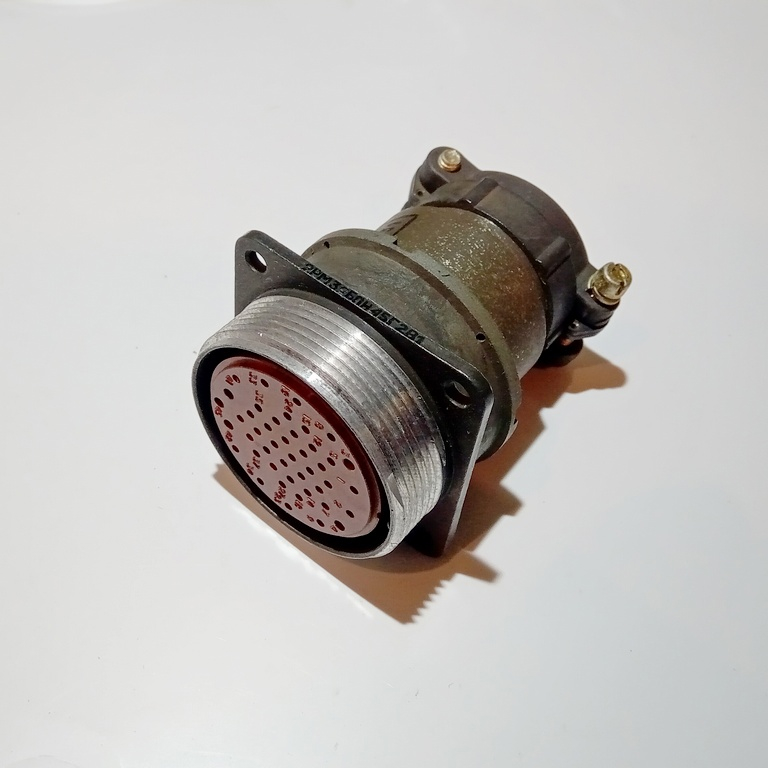

2РМ39БПН45Г2В1 «ОС» — блочная розетка серии 2РМ, предназначенная для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжная коммутация большого числа проводников в условиях повышенной влажности и широкого диапазона температур.

Разъём относится к блочному виду исполнения, то есть рассчитан на крепление непосредственно на корпусе блока или панели, а не на кабеле. Сочетание контактов двух диаметров позволяет в одном соединителе передавать как сигнальные цепи, так и цепи питания с разной токовой нагрузкой.

Подтверждённые особенности конструкции

Маркировка изделия содержит полную информацию об исполнении. Ниже приведена расшифровка обозначения.

• 2РМ — тип соединителя серии 2РМ.
• 39 — условный размер корпуса, 39 миллиметров.
• Б — блочное исполнение корпуса.
• П — прямой патрубок.
• Н — гайка патрубка для неэкранированного кабеля.
• 45 — количество контактов.
• Г — часть соединителя: розетка.
• 2 — сочетание контактов диаметром 1 миллиметр и 1,5 миллиметра.
• В — покрытие контактов: серебро.
• 1 — теплостойкость до плюс 100 градусов Цельсия.

Приёмка «ОС» означает, что изделие прошло приёмку по особым требованиям и поставляется в соответствующем исполнении. Данный факт подтверждается характеристиками товара и не требует дополнительных допущений.

Технические параметры

Электрические и эксплуатационные характеристики разъёма определяют области его применения и допустимые режимы работы.

• Максимальное рабочее напряжение — до 560 вольт; в части источников указывается значение до 700 вольт.
• Токовая нагрузка на одиночный контакт диаметром 1 миллиметр — 4 ампера.
• Токовая нагрузка на одиночный контакт диаметром 1,5 миллиметра — 8 ампер.
• Максимальная суммарная нагрузка — 167 ампер.
• Электрическая прочность изоляции при максимальном рабочем напряжении 560 вольт — 1850 вольт.
• Усилие расчленения — не более 392,4 ньютона, что соответствует 40 килограммам силы.
• Минимальная наработка — 5000 часов.
• Число сочленений и расчленений — 500 циклов.
• Срок сохраняемости — от 15 до 25 лет в зависимости от источника.
• Условия эксплуатации: температура от минус 60 до плюс 100 градусов Цельсия, повышенная влажность до 98 процентов при плюс 25 градусах Цельсия.

Применение и монтаж

Разъёмы серии 2РМ, включая 2РМ39БПН45Г2В1 «ОС», используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Изделие подходит для внутреннего монтажа и может работать как с экранированными, так и с неэкранированными кабелями.

Блочное исполнение корпуса с прямым патрубком и гайкой для неэкранированного кабеля упрощает закрепление розетки на панели и ввод жгута. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, а сочетание контактов двух диаметров даёт гибкость при проектировании: силовые и сигнальные линии разводятся в одном соединителе без применения дополнительных разъёмов.

Высокая электрическая прочность изоляции и стойкость к влажности позволяют эксплуатировать разъём в составе аппаратуры, работающей в жёстких условиях. При этом заявленное число сочленений в 500 циклов ориентирует на применение в соединениях, которые не подвергаются частой коммутации в процессе эксплуатации.

Краткое резюме

2РМ39БПН45Г2В1 «ОС» — блочная розетка серии 2РМ с 45 контактами двух диаметров, прямым патрубком под неэкранированный кабель и серебряным покрытием контактов. Артикул изделия — 894, категория — 2РМ3. Изделие рассчитано на работу при температуре от минус 60 до плюс 100 градусов Цельсия и предназначено для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения.
