2РМ39БПН45Г2В1

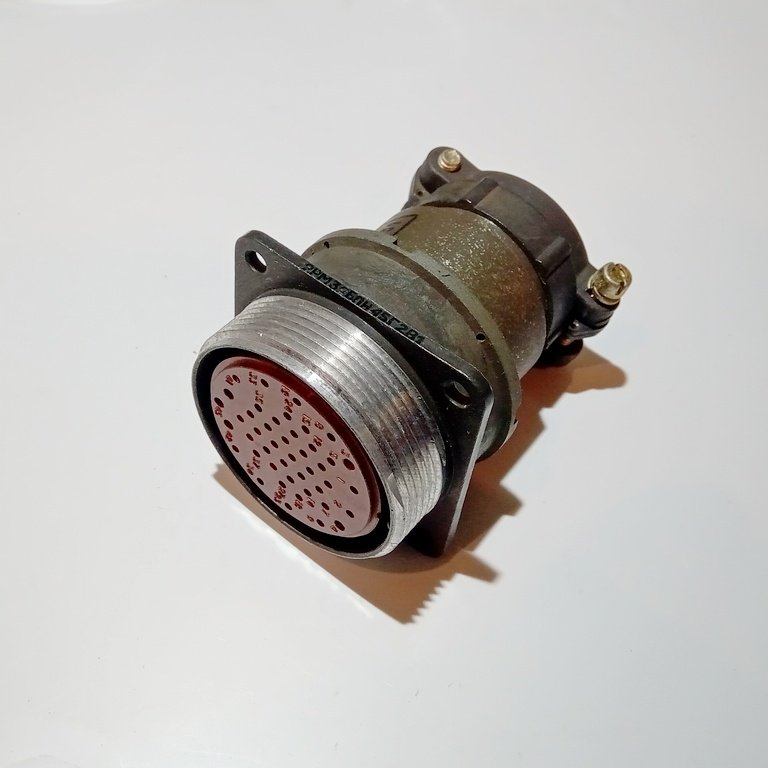

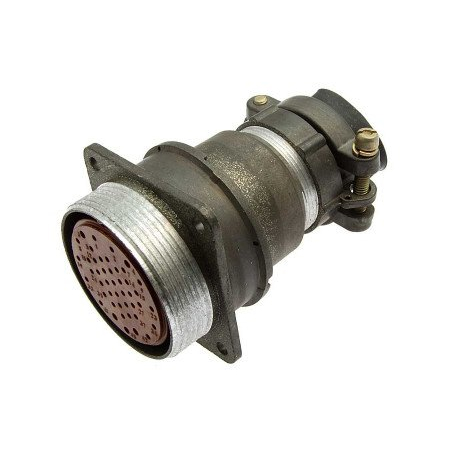

2РМ39БПН45Г2В1 — это цилиндрический низкочастотный негерметичный электрический разъём (розетка) серии 2РМ с блочным корпусом, предназначенный для внутреннего (объёмного) монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Он имеет диаметр установки 39 мм, 45 контактов цилиндрического типа (диаметром 1 и 1,5 мм), прямой патрубок и гайку для неэкранированного кабеля. Токовая нагрузка: 4 А на контакт диаметром 1 мм и 8 А на 1,5 мм, максимальная суммарная — до 167 А; рабочее напряжение — 560–700 В. Покрытие контактов — серебро (В), теплостойкость до +100 °С.

Условия эксплуатации

Разъём рассчитан на температуру от -60 °С до +100 °С (смена до +180 °С), влажность до 98% при +25 °С, вибрацию 1–5000 Гц с ускорением до 490 м/с², удары до 5000 м/с² и линейное ускорение 2000 м/с². Климатическое исполнение — УХЛ2.1, ресурс: 5000 часов наработки, 500 сочленений-расчленений, усилие расчленения до 392 Н.

Конструктивные особенности

Сопротивление контакта — около 0,0025 Ом, изоляции — не менее 1000 МОм; испытательное напряжение — до 2300 В. Размеры: D1=39 мм, D2=42 мм, Lmax=25 мм. Используется в промышленных системах, включая приборы и оборудование для надёжного соединения.
