2РМ39БПН45Г2В1

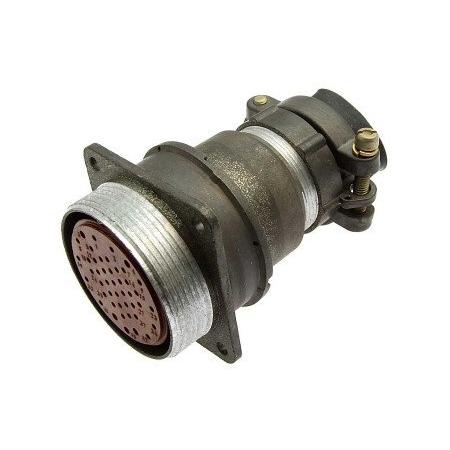

2РМ39БПН45Г2В1 — это цилиндрический низкочастотный негерметичный электрический разъём (розетка) из серии 2РМ, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Он имеет блочный корпус типа Б, прямой патрубок (П) с гайкой для неэкранированного кабеля (Н) и 45 контактов цилиндрического типа диаметром 1 мм и 1,5 мм.
Токовая нагрузка: 4 А на контакт 1 мм, 8 А на контакт 1,5 мм, суммарно до 167 А.
Напряжение рабочее: до 560–700 В (в зависимости от контактов), испытательное — до 2300 В.

Условия эксплуатации

Рабочая температура: от -60°C до +100°C, с кратковременным нагревом до +180°C.
Климатическое исполнение: УХЛ2.1 (умеренный и холодный климат), устойчив к вибрации (1–5000 Гц, до 490 м/с²), ударам (до 5000 м/с²) и повышенной влажности до 98%.
Срок службы: наработка 5000 часов, 500 сочленений-расчленений.

Конструкция и монтаж

Розетка блочная приборная (Г), с серебряным покрытием контактов (В), резьбовым соединением и одношпоночной поляризацией.
Размеры: монтажный диаметр 39 мм, общие габариты D1=39 мм, D2=42 мм, Lmax=25 мм.
Сопротивление контакта: 0,0025 Ом.
