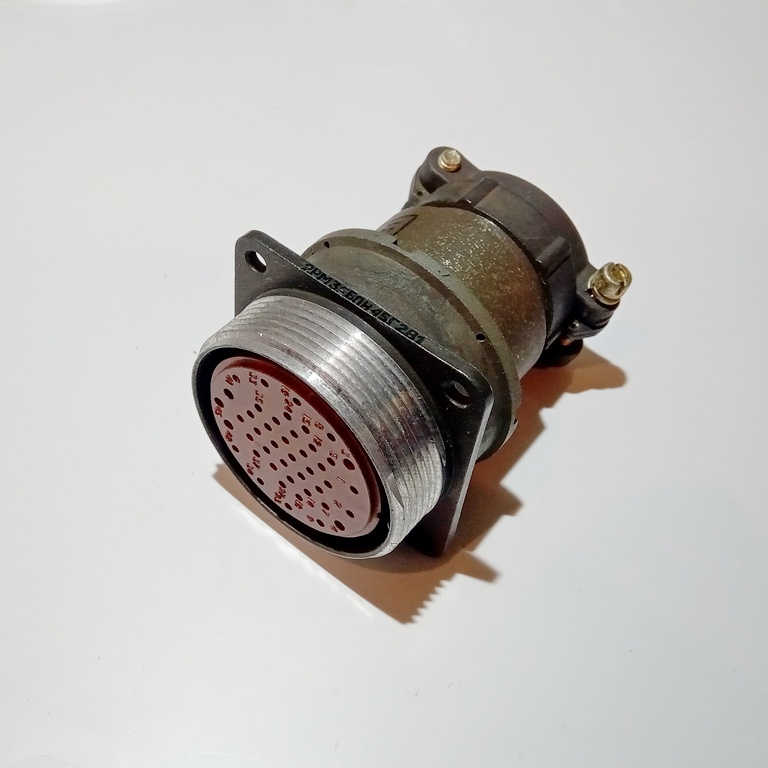

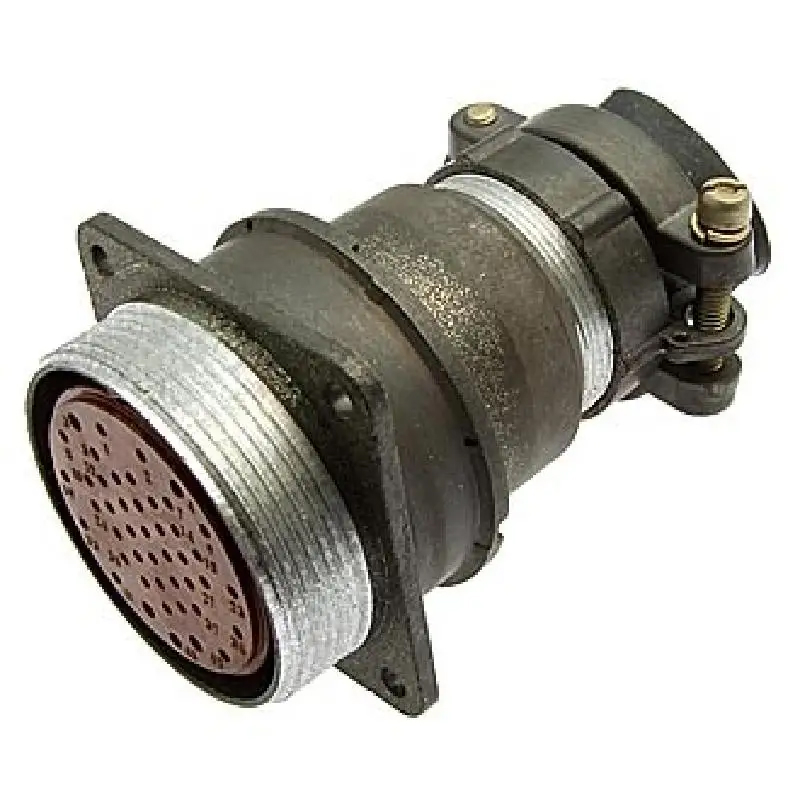

Назначение соединителя 2РМ39БПН45Г2В1

Соединитель 2РМ39БПН45Г2В1 представляет собой электрический низкочастотный цилиндрический разъем, применяемый в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РМ3 и имеет блочный тип корпуса. Разъем предназначен для коммутации электрических цепей постоянного и переменного тока в диапазоне частот до 3 МГц при напряжении до 700 В.

Основное назначение модели — обеспечение надежного электрического соединения между узлами, блоками и модулями аппаратуры специального и общего назначения. Конструкция рассчитана на эксплуатацию в условиях климатических воздействий и механических нагрузок, что делает соединитель пригодным для ответственных применений.

Расшифровка условного обозначения

Маркировка 2РМ39БПН45Г2В1 построена по стандартной схеме и содержит полную информацию о конструктивных и электрических параметрах изделия. Каждая позиция обозначения имеет строго определенное значение.

• 2РМ — тип соединителя;
• 39 — условный размер корпуса;
• Б — блочный тип корпуса;
• П — прямой тип патрубка;
• Н — гайка патрубка для неэкранированного кабеля;
• 45 — количество контактов, равное 45;
• Г — обозначение розетки;
• 2 — сочетание контактов диаметром 1 мм и 1,5 мм;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до плюс 100 градусов Цельсия.

Таким образом, данная модель является розеткой с 45 контактами двух типоразмеров и серебряным покрытием контактных поверхностей.

Технические характеристики

Электрические параметры

Токовая нагрузка распределяется в зависимости от диаметра контакта. Для контактов диаметром 1 мм допустимый ток составляет до 4 А, для контактов диаметром 1,5 мм — до 8 А. Максимальная суммарная нагрузка на соединитель достигает 167 А.

Максимальное рабочее напряжение также зависит от типоразмера контактов: для контактов диаметром 1 мм оно составляет до 700 В, для контактов диаметром 1,5 мм — до 560 В. Сопротивление контактов нормируется: не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.

Электрическая прочность изоляции обеспечивается в диапазоне частот от 1 Гц до 5000 Гц.

Механические параметры

Соединитель обладает высокой механической прочностью. Пиковое ударное ускорение при многократном действии достигает 1000 метров на секунду в квадрате, при одиночном действии — до 5000 метров на секунду в квадрате. Это подтверждает способность изделия выдерживать значительные динамические нагрузки без потери работоспособности.

Применение

Соединители типа 2РМ, включая модель 2РМ39БПН45Г2В1, широко используются в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Они обеспечивают надежное соединение в условиях различных климатических воздействий и механических нагрузок.

Благодаря блочному исполнению корпуса и наличию гайки патрубка для неэкранированного кабеля, разъем удобен для монтажа в составе блоков и стоек. Сочетание контактов двух диаметров позволяет одновременно коммутировать цепи с различной токовой нагрузкой в рамках одного соединителя, что расширяет область его применения.
