Назначение разъёма 2РМ39БПН45Г2В1

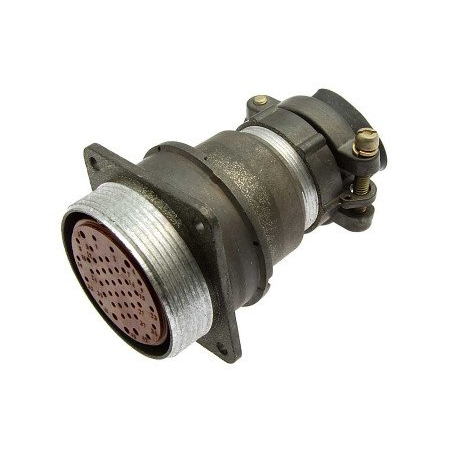

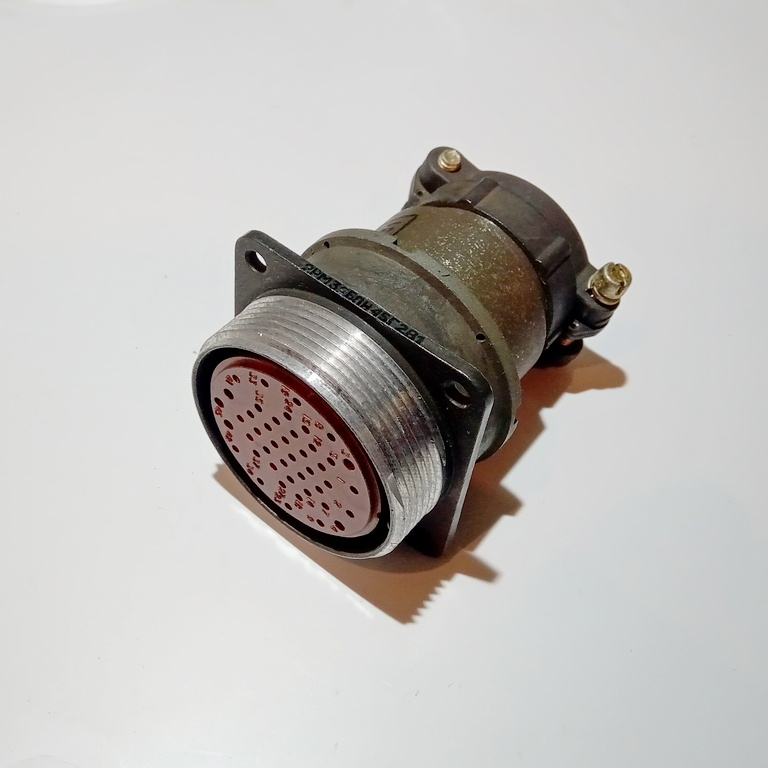

Разъём 2РМ39БПН45Г2В1 относится к серии 2РМ и представляет собой блочную (приборную) розетку с прямым патрубком и гайкой для неэкранированного кабеля. Такие соединители предназначены для электрического соединения узлов и блоков радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжная коммутация цепей питания и сигналов в условиях повышенных требований к стойкости к внешним воздействиям.

Розетка выполнена с условным размером корпуса 39 миллиметров и содержит 45 контактов. Поставляемый вариант имеет приёмку «5», а сам разъём датируется 1989 годом выпуска. Изделие применяется как составная часть электрических соединителей серии 2РМ, для которых характерна блочная компоновка, позволяющая устанавливать розетку непосредственно на приборном корпусе или в составе блока аппаратуры.

Подтверждённые конструктивные особенности

Конструкция розетки рассчитана на работу в составе ответных частей соединителей серии 2РМ и включает ряд характерных элементов, обеспечивающих удобство монтажа и эксплуатации.

• Тип соединителя — 2РМ.
• Условный размер корпуса — 39 миллиметров.
• Вид корпуса — блочный (приборный).
• Вид патрубка — прямой.
• Вид гайки для патрубка — для неэкранированного кабеля.
• Количество контактов — 45.
• Часть соединителя — розетка.
• Обозначение сочетания контактов — контакты диаметром 1 миллиметр и 1,5 миллиметра.
• Вид покрытия контактов — серебро.
• Теплостойкость — плюс 100 градусов Цельсия.

Хвостовики контактов допускают присоединение проводов сечением до 0,5 квадратного миллиметра для контактов диаметром 1 миллиметр и до 1 квадратного миллиметра для контактов диаметром 1,5 миллиметра. Такое сочетание контактов разного диаметра позволяет использовать розетку одновременно для силовых и сигнальных цепей в пределах одного соединителя.

Технические параметры

Электрические характеристики разъёма определяются параметрами отдельных контактов и соединителя в целом. Токовая нагрузка на одиночный контакт составляет до 4 ампер для контактов диаметром 1 миллиметр и до 8 ампер для контактов диаметром 1,5 миллиметра. Максимальная суммарная нагрузка на соединитель достигает 167 ампер.

• Максимальное рабочее напряжение для контактов диаметром 1 миллиметр — до 560 вольт или 700 вольт.
• Максимальное рабочее напряжение для контактов диаметром 1,5 миллиметра — до 560 вольт.
• Максимальное испытательное напряжение для контактов диаметром 1 миллиметр — 1850 вольт или 2300 вольт.
• Максимальное испытательное напряжение для контактов диаметром 1,5 миллиметра — 1850 вольт.
• Сопротивление контактов диаметром 1 миллиметр — не более 5 миллиом.
• Сопротивление контактов диаметром 1,5 миллиметра — не более 2,5 миллиома.
• Ёмкость между контактами — не более 6 пикофарад.
• Сопротивление изоляции — не менее 5000 мегаом.

Приведённые значения подтверждают, что розетка пригодна для работы как в слаботочных сигнальных, так и в достаточно нагруженных силовых цепях, а низкое сопротивление контактов и высокая ёмкость изоляции способствуют стабильной передаче сигнала.

Условия эксплуатации и применение

Розетка 2РМ39БПН45Г2В1 «5» рассчитана на эксплуатацию в составе узлов и блоков радиоэлектронной аппаратуры специального и общего назначения. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69. Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия.

1. Минимальная наработка — не менее 1000 часов.
2. Максимальное количество сочленений-расчленений — 500 раз.
3. Гарантийный срок хранения — 15 лет.

Ответной частью для данной розетки является вилка 2РМ39К45Ш2А1. При подборе ответной части следует учитывать совместимость по условному размеру корпуса, числу и типу контактов, а также по виду патрубка и гайки, чтобы обеспечить правильное сочленение и надёжный контакт.

Область применения и особенности исполнения

Блочная (приборная) компоновка розетки с прямым патрубком и гайкой для неэкранированного кабеля делает её удобной для монтажа в составе блоков аппаратуры, где требуется ввод кабеля без экранирующей оплётки. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и способствует сохранению электрических параметров в течение срока службы. Приёмка «5» подтверждает соответствие изделия установленным требованиям для данной категории продукции.

Благодаря широкому диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия и климатическому исполнению УХЛ2.1, разъём может применяться в аппаратуре, эксплуатируемой в различных климатических зонах на суше, в том числе в условиях умеренного и холодного климата. Сочетание 45 контактов двух диаметров и высокая суммарная токовая нагрузка позволяют использовать розетку в многофункциональных блоках, где необходима одновременная коммутация большого числа цепей.

Артикул изделия — 893, категория — 2РМ3. Изготовитель в представленных данных не указан.
