Назначение соединителя 2РМ39БПЭ4Г2В1 «5»

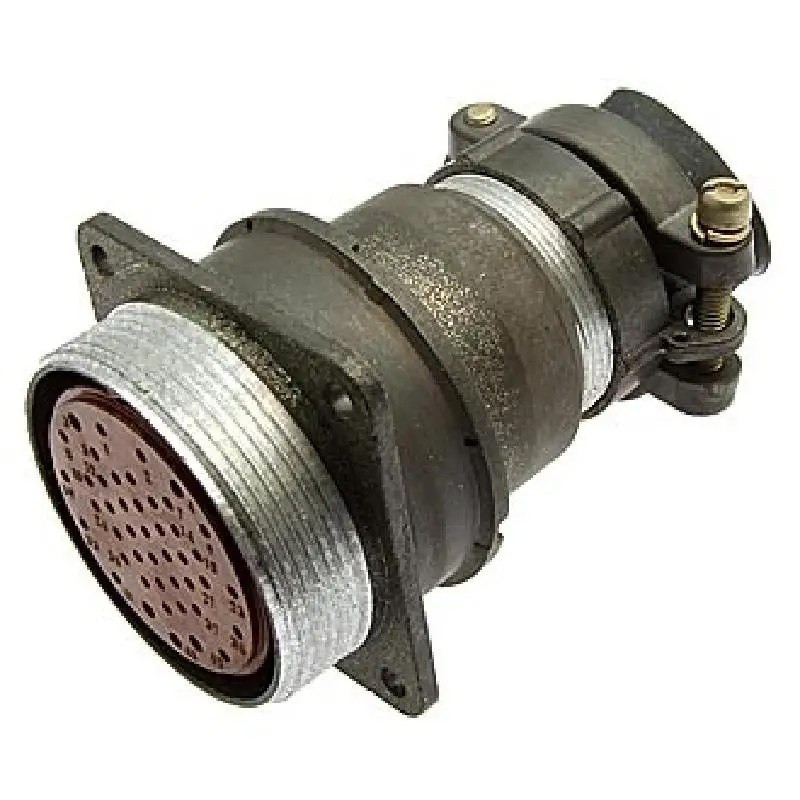

2РМ39БПЭ4Г2В1 «5» — это блочная приборная розетка цилиндрического низкочастотного соединителя серии 2РМ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная задача розетки — обеспечение надёжного электрического соединения кабелей и приборов в составе различных электротехнических и радиоэлектронных комплексов.

Конструкция относится к всеклиматическому исполнению, что подразумевает стойкость к воздействию факторов внешней среды. Соединение выполняется резьбовым способом и дополняется одношпоночной поляризацией корпусов, которая исключает неправильную стыковку ответных частей. Приборная часть розетки оснащена прямым патрубком и гайкой для подключения экранированного кабеля.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Они определяют допустимые режимы работы и области применения изделия.

• Диаметр корпуса — 39 мм.
• Количество контактов — 45 штук, контакты цилиндрической формы.
• Токовая нагрузка на контакт диаметром 1 мм — до 4 А.
• Токовая нагрузка на контакт диаметром 1,5 мм — до 8 А.
• Максимальная суммарная токовая нагрузка на соединитель — 167 А.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции — не менее 1000 МОм.
• Максимальное напряжение — от 560 до 700 В.

Указанные значения позволяют использовать розетку в цепях с умеренными и повышенными токами, а также в условиях значительного перепада температур.

Покрытие контактов и электрические свойства

Контакты имеют серебряное покрытие, что обозначено буквой «В» в маркировке изделия. Серебрение обеспечивает низкое переходное сопротивление — порядка 0,0025 Ом, а также теплостойкость до 100 градусов Цельсия. Это способствует стабильности электрического контакта при длительной эксплуатации и снижает потери энергии в местах соединения.

Условия эксплуатации и ресурс

Соединитель рассчитан на работу в условиях вибрации с частотой от 1 до 1000 Гц. Заявленный ресурс составляет 500 сочленений и расчленений, а наработка — 5000 часов. Такие показатели подтверждают пригодность изделия для приборов и кабельных сборок, подвергающихся периодическому подключению и отключению, а также длительной непрерывной работе.

Розетка применяется в составе блочных приборных соединений, где требуется механическая прочность, поляризация корпусов и защита кабеля с помощью патрубка и гайки. Изделие может использоваться в промышленной, измерительной и связной аппаратуре, эксплуатируемой в широком диапазоне климатических условий.

Приёмка и маркировка

Товар имеет приёмку «5», что отражено в характеристиках. Артикул изделия — 909. Категория — 2РМ3. Сведения о производителе в предоставленных данных не указаны. Краткое описание из каталога отсутствует.
