Назначение соединителя 2РМ39БПЭ45Ш2В1В

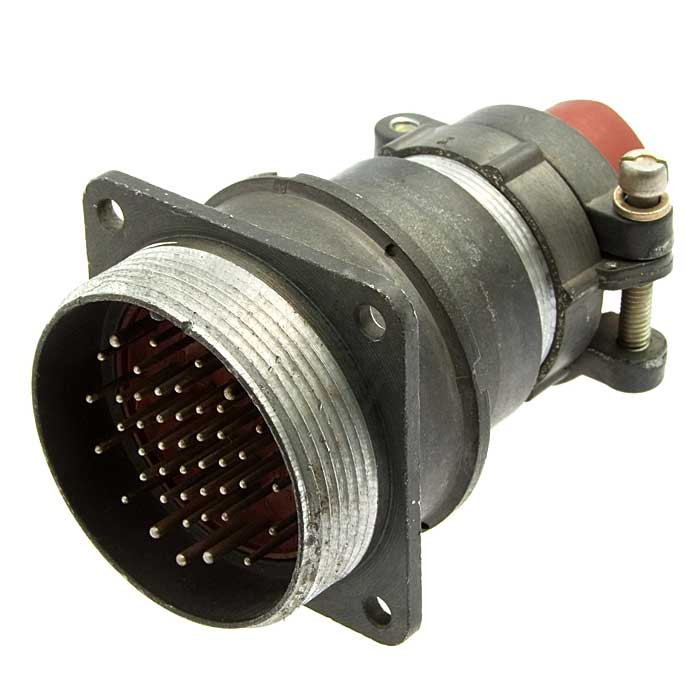

2РМ39БПЭ45Ш2В1В — цилиндрический низкочастотный негерметичный соединитель, предназначенный для работы в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц. Разъём востребован в узлах и блоках аппаратуры специального и общего назначения, где требуется компактная блочная коммутация с большим числом контактов.

Модель относится к категории 2РМ3 и поставляется под артикулом 908. Это вилка, то есть ответная часть соединителя, монтируемая на кабеле или в составе блока.

Конструктивные особенности

Корпус изделия выполнен в блочном (приборном) исполнении. Монтажная часть имеет прямой патрубок, а гайка патрубка рассчитана на подключение экранированного кабеля. Такое сочетание обеспечивает удобный ввод кабеля в корпус прибора и надёжное экранирование линии.

Соединитель содержит 45 контактов, при этом все контакты имеют диаметр 1,0 мм. Контакты покрыты серебром, что снижает переходное сопротивление и повышает стабильность электрического соединения. Способ монтажа проводников — обжимка или пайка, что позволяет выбирать технологию в зависимости от возможностей производства.

Основные параметры

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Вид корпуса: блочный (приборный).
• Исполнение монтажной части: прямой патрубок.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 45.
• Часть соединителя: вилка.
• Сочетание контактов: все контакты диаметром 1,0 мм.
• Покрытие контактов: серебро.
• Способ монтажа: обжимка или пайка.

Электрические и эксплуатационные характеристики

Максимальное рабочее напряжение соединителя достигает 700 В. Максимальная токовая нагрузка на контакт зависит от его диаметра: для контакта диаметром 1,0 мм она составляет от 5 до 8 А. Сопротивление электрического контакта для контактов диаметром 1,0 мм — не более 5,0 мОм. Сопротивление изоляции — не менее 1000 МОм.

Рабочий температурный диапазон изделия — от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет пригодность соединителя к эксплуатации в условиях умеренного и холодного климата при размещении в помещениях, где колебания температуры и влажности существенно меньше, чем на открытом воздухе.

Применение

2РМ39БПЭ45Ш2В1В применяется как приборная вилка для подключения экранированных кабельных линий к блокам радиоэлектронной аппаратуры. Благодаря 45 контактам диаметром 1,0 мм изделие подходит для передачи многоканальных сигналов и питания в составе одного соединительного узла. Негерметичное исполнение ограничивает области применения монтажом внутри корпусов приборов и в защищённых помещениях.
