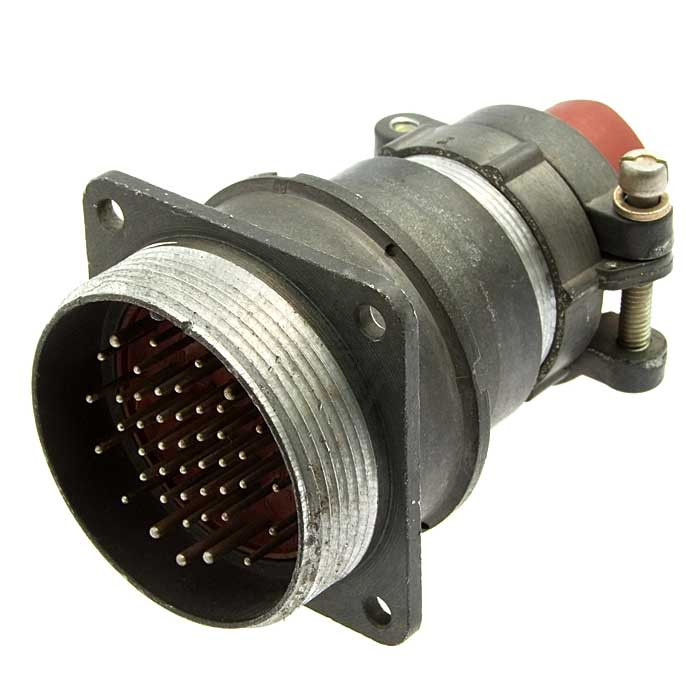

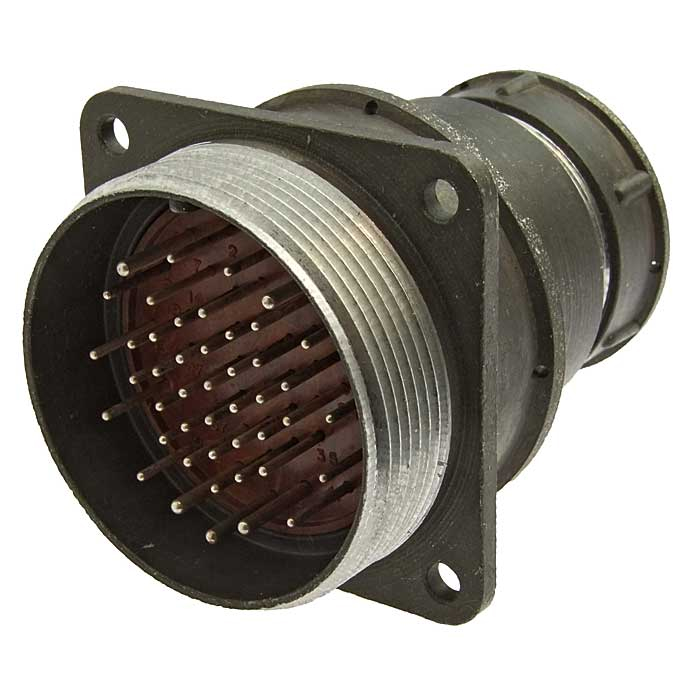

Назначение соединителя 2РМ39БПЭ45Ш2В1

Соединитель 2РМ39БПЭ45Ш2В1 относится к семейству цилиндрических низкочастотных негерметичных разъёмов типа 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В. Разъём применяется там, где требуется надёжное механическое соединение и многократная коммутация большого числа проводников в одном корпусе — в приборах, блоках и кабельных сборках промышленного и специального назначения.

Конструктивно соединитель состоит из двух ответных частей — вилки и розетки. Данное исполнение представляет собой вилку, то есть активную часть сочленения с контактными штырями. Разъём может использоваться как в блочном (приборном) исполнении, так и в кабельном, что делает его универсальным решением при компоновке электрооборудования.

Подтверждённые особенности исполнения

Маркировка изделия кодирует его ключевые параметры, и каждый элемент обозначения имеет конкретное значение. Ниже перечислены характеристики, определяющие конструкцию и область применения данного соединителя.

• Тип соединителя: 2РМ — цилиндрический низкочастотный негерметичный разъём.
• Условный размер корпуса: 39.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 45.
• Часть соединителя: вилка.
• Сочетание контактов: диаметром 1 мм и 1,5 мм.
• Покрытие контактов: серебро.
• Теплостойкость: до плюс 100 градусов Цельсия.

Наличие гайки патрубка под экранированный кабель указывает на то, что изделие рассчитано на монтаж кабеля с экранирующей оплёткой, что важно для снижения помех и обеспечения стабильности передачи сигнала. Серебряное покрытие контактов снижает переходное сопротивление и повышает надёжность электрического контакта при многократных сочленениях.

Технические характеристики

Электрические и механические параметры соединителя определяют допустимые режимы его эксплуатации. Токовая нагрузка распределяется по контактам в зависимости от их диаметра: для контактов диаметром 1 мм допустим ток 4 ампера, для контактов диаметром 1,5 мм — 8 ампер. Максимальная суммарная нагрузка на соединитель составляет 167 ампер.

Максимальное рабочее напряжение достигает 700 вольт. Электрическая прочность изоляции проверяется при двух значениях: при максимальном рабочем напряжении 560 вольт она составляет 1850 вольт, а при 700 вольт — 2300 вольт. Это означает, что изоляция выдерживает значительный запас по пробивному напряжению относительно рабочих режимов.

Механические параметры также нормированы. Усилие расчленения не превышает 392,4 ньютона, что соответствует примерно 40 килограммам силы. Минимальная наработка составляет 5000 часов, число сочленений и расчленений — 500 циклов, а минимальный срок сохраняемости — 15 лет. Эти показатели подтверждают, что соединитель рассчитан на длительную эксплуатацию с сохранением рабочих качеств.

Применение и условия эксплуатации

Соединитель 2РМ39БПЭ45Ш2В1 востребован в составе приборных и кабельных сборок, где необходимо объединить до 45 цепей в одном компактном узле. Блочное исполнение позволяет закрепить вилку непосредственно на корпусе прибора или блока, а прямой патрубок с гайкой под экранированный кабель упрощает организацию кабельного ввода с сохранением экранирования.

Условия эксплуатации ограничены теплостойкостью до плюс 100 градусов Цельсия, что соответствует типовым требованиям для промышленного оборудования, размещаемого внутри нагревающихся корпусов или вблизи источников тепла. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги или агрессивных сред под давлением, поэтому при монтаже следует учитывать этот фактор.

Благодаря сочетанию контактов двух диаметров соединитель позволяет одновременно коммутировать как сигнальные, так и силовые цепи в рамках одного разъёма. Это делает его удобным решением для приборов, где требуется передача разнородных сигналов при ограниченном монтажном пространстве. Заявленные показатели наработки и сохраняемости подтверждают пригодность изделия для ответственных применений с длительным сроком службы.
